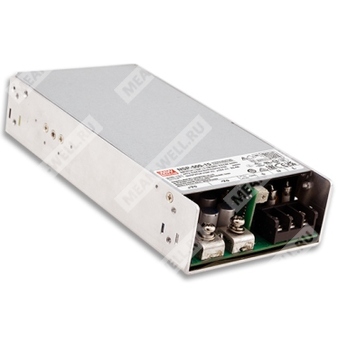

NSP-500-36 - 500-ваттный AC/DC источник питания в закрытом корпусе с широким входом, PFC и дистанционным управлением.
Расшифровка партномера
| Позиция |
Обозначение |
Значение |
| Серия |
NSP-500 |
Серия импульсных источников питания мощностью 500 Вт |
| Выходное напряжение |
36 |
Номинальное выходное напряжение 36 В |
| Тип изделия |
NSP-500-36 |
Закрытый AC/DC источник питания промышленного назначения |
Назначение и особенности
NSP-500-36 представляет собой 500-ваттный AC/DC источник питания с коррекцией коэффициента мощности, предназначенный для применения в промышленной автоматике, системах безопасности, телекоммуникационном оборудовании, измерительных приборах, сетевом и медицинском оборудовании, а также в зарядных приложениях.
Изделие выполнено в закрытом корпусе с принудительным воздушным охлаждением, поддерживает ультраширокий диапазон входного напряжения, обладает высокой эффективностью, низким потреблением на холостом ходу и полным набором защит. Для модели характерны дистанционное включение/выключение, дистанционная компенсация падения напряжения на нагрузочных проводах и сигнал DC OK.
Области применения
- Промышленная автоматика и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование электропитания PoE
- Домовая автоматика
- Медицинские устройства
- Зарядные приложения
Ключевые особенности
- Ультраширокий диапазон входного напряжения: 85–305 В переменного тока с PFC; допустим вход 277 В переменного тока
- Потребление без нагрузки менее 0,75 Вт по цепи управления
- Высокая эффективность до 95%
- Пиковая мощность до 200% для моделей 12–60 В
- Рабочая температура: от -40 до +85 °C, с дерейтингом выше +60 °C
- Очень низкий ток утечки: менее 350 мкА
- 2 x MOPP, пригодность для применений класса BF
- Встроенное ограничение тока постоянного уровня
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Принудительное охлаждение встроенным вентилятором постоянного тока, шум менее 45 дБ
- Встроенные функции дистанционного включения/выключения, дистанционного контроля и сигнала DC OK
- Категория перенапряжения III
- Работа на высоте до 5000 м
- Конформное покрытие печатной платы
Описание
Серия NSP-500 представляет собой семейство закрытых AC/DC источников питания мощностью 500 Вт с активной коррекцией коэффициента мощности. Модель NSP-500-36 рассчитана на выходное напряжение 36 В и применяется в составе промышленной и профессиональной аппаратуры, где требуются высокая надежность, широкий диапазон входного напряжения и расширенный набор сервисных функций.
Конструкция ориентирована на компактное размещение в системах с ограниченным монтажным пространством. Габариты корпуса составляют 199 × 99 × 41 мм. Источник питания поддерживает постоянный выходной ток, допускает кратковременную работу с пиковой мощностью и оснащен встроенными средствами контроля состояния и удаленного управления.
Таблица расшифровки основных параметров
| Параметр |
Значение |
| Серия |
NSP-500 |
| Выходное напряжение |
36 В |
| Тип |
AC/DC источник питания в закрытом корпусе |
| Номинальная мощность |
500 Вт |
Выход
| Параметр |
Значение для NSP-500-36 |
| Номинальное выходное напряжение |
36 В |
| Номинальный выходной ток |
13,9 А |
| Диапазон выходного тока |
0–13,9 А |
| Номинальная мощность |
500,4 Вт |
| Пиковая мощность 5 с |
1000 Вт |
| Пиковый ток 5 с |
27,8 А |
| Диапазон регулировки выходного напряжения |
32–43 В |
| Допуск выходного напряжения |
±1,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Пульсации и шум |
240 мВ пик-пик |
| Время установления и нарастания |
1000 мс / 80 мс при 230 В переменного тока |
| Время удержания |
16 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–305 В переменного тока; 120–431 В постоянного тока |
| Частота сети |
47–63 Гц |
| Коэффициент мощности |
PF > 0,98 при 115 В; PF > 0,93 при 230 В; PF > 0,9 при 277 В, при полной нагрузке |
| Типовой КПД |
94% |
| Потребляемый ток |
2,6 А при 230 В переменного тока |
| Пусковой ток |
40 А при холодном старте, 230 В переменного тока |
| Потребление без нагрузки |
0,75 Вт при 230 В переменного тока |
| Потребление при удаленном выключении |
3 Вт при 230 В переменного тока |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Ограничение постоянного тока более 5 с; при Vout>30% — восстановление после устранения неисправности, при Vout<30% — отключение с последующим включением питания для восстановления |
| Перегрузка |
105–200% от номинальной мощности более 5 с с ограничением тока без отключения при Vout>30%; восстановление после устранения неисправности, либо отключение при Vout<30% с последующим включением питания |
| Перенапряжение |
32–43 В |
| Перегрев |
Отключение выходного напряжения; восстановление после повторного включения питания |
Функции
| Параметр |
Значение |
| Дистанционное включение/выключение |
Включение: RC+–RC- 0–0,8 В постоянного тока или разомкнуто; выключение: 3,3–10 В постоянного тока внешним источником |
| Дистанционная компенсация |
Компенсация падения напряжения на проводах нагрузки до 0,3 В постоянного тока |
| Сигнал DC OK |
Фототранзисторный коллекторный сигнал; контактный режим; нагрузка до 15 В постоянного тока / 10 мА |
| Ограничение тока |
Встроенная схема ограничения постоянного тока |
| Управление вентилятором |
Включение вентилятора при RTH4 ≥ 50 ±10 °C; выключение при RTH4 ≤ 40 ±10 °C |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Дерейтинг температуры |
Свыше +60 °C требуется снижение нагрузки |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
До 5000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение |
Вход–выход: 4,2 кВ переменного тока; вход–PE: 2,1 кВ переменного тока; выход–PE: 1,5 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционный уровень |
Первичная–вторичная: 2 x MOPP; первичная–земля: 1 x MOPP; вторичная–земля: 1 x MOPP |
| Категория перенапряжения |
III |
| SELV |
IEC/EN 61558-2-16 (SELV, 5–36 В), IEC/EN 60335-1 (SELV, 5–36 В), IEC/EN/UL 62368-1 (SELV/ES1, 5–36 В) |
Электромагнитная совместимость
| Параметр |
Значение |
| Излучаемые и кондуктивные помехи |
Соответствие требованиям класса B для указанных стандартов |
| Стойкость к ЭСР |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Стойкость к быстрым переходным процессам |
Уровень 3, 2 кВ |
| Стойкость к импульсным перенапряжениям |
Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Стойкость к наведенным помехам |
Уровень 3, 10 В |
| Стойкость к магнитному полю |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Стойкость к радиочастотному полю |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1213,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 212,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
199 × 99 × 41 мм |
| Масса |
1 кг |
| Упаковка |
12 шт. / 13 кг / 0,72 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. См. раздел характеристик по входному напряжению.
- Для высоты эксплуатации выше 2000 м предусмотрен температурный дерейтинг: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как компонент для установки в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Знак RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820.
- Часть заводов или моделей может не иметь знака BIS; для уточнения следует обращаться в отдел продаж.
- MOPP применимо только для входного напряжения 100–240 В переменного тока.
