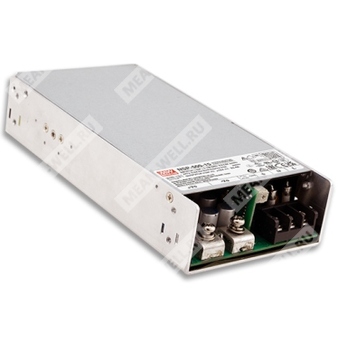

NSP-500-48 - 500-ваттный AC/DC источник питания 48 В для промышленной, медицинской и телекоммуникационной аппаратуры.
NSP-500-48 — это заключённый в корпус импульсный источник питания переменного/постоянного тока с коррекцией коэффициента мощности (PFC), предназначенный для ответственных применений в промышленной автоматике, системах безопасности, телекоммуникационном и медицинском оборудовании, а также в прочих областях, где требуется высокая надёжность, широкий диапазон входа и низкий ток утечки.
Обозначение партномера
| Позиция в партномере |
Расшифровка |
| NSP |
Серия источников питания Mean Well NSP |
| 500 |
Номинальная выходная мощность 500 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Назначение и область применения
- Промышленное оборудование автоматизации и управления.
- Системы безопасности.
- Механическое и электрическое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Домашняя автоматизация.
- Медицинские устройства.
- Зарядные приложения.
Ключевые особенности
- Вход 85…305 В переменного тока с PFC; доступен также режим 277 В AC.
- Потребление мощности в режиме холостого хода менее 0,75 Вт при удалённом управлении.
- Высокий КПД до 95%.
- Кратковременная пиковая мощность до 200% от номинала для моделей 12…60 В.
- Диапазон рабочих температур от -40 до +85 °C, с ограничением по дерейтированию выше +60 °C.
- Очень низкий ток утечки: менее 350 мкА.
- Двойная защита MOPP, пригодность для медицинских BF-применений.
- Встроенное ограничение тока постоянного типа.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным DC-вентилятором.
- Встроенные сигналы удалённого включения/выключения, удалённой компенсации падения напряжения и DC OK.
- Категория перенапряжения III.
- Работа на высоте до 5000 м.
- Конформное покрытие платы.
- Серия рассчитана на длительную эксплуатацию в многопрофильных промышленных системах.
Описание
Серия NSP-500 представляет собой 500-ваттные источники питания AC/DC с функцией коррекции коэффициента мощности, ориентированные на применение в высоконадёжных системах. Компактное исполнение корпуса 199 × 99 × 41 мм позволяет эффективно использовать пространство при монтаже в составе оборудования. Универсальный диапазон входного напряжения 85…305 В AC обеспечивает глобальную совместимость и возможность применения в сетях с различными стандартами электроснабжения.
Для серии характерны высокий КПД до 95%, низкое энергопотребление в дежурном режиме, наличие встроенного ограничения тока и возможность кратковременной работы с пиковой нагрузкой. Дополнительно предусмотрены интерфейсы удалённого управления и контроля, а также полноценный набор защитных функций. Источник питания соответствует требованиям ряда международных стандартов безопасности и может применяться в оборудовании с повышенными требованиями к электробезопасности и электромагнитной совместимости.
Расшифровка параметров модели NSP-500-48
| Параметр |
Значение |
| Серия |
NSP-500 |
| Номинальная мощность |
500 Вт |
| Выходное напряжение |
48 В |
| Тип исполнения |
Заключённый в корпус AC/DC источник питания |
| Наличие PFC |
Да |
Выход
| Параметр |
NSP-500-48 |
| Номинальное выходное напряжение |
48 В |
| Диапазон регулировки выходного напряжения |
44…57 В |
| Номинальный выходной ток |
10,5 А |
| Диапазон выходного тока |
0…10,5 А |
| Номинальная выходная мощность |
504 Вт |
| Пиковая мощность за 5 с |
1000 Вт |
| Пиковый ток за 5 с |
20,8 А |
| Пульсации и шум |
240 мВп-п |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
900 мс, 80 мс при 277 В AC |
| Время удержания |
16 мс при полной нагрузке |
Вход
| Параметр |
NSP-500-48 |
| Диапазон входного напряжения |
85…305 В AC, 120…431 В DC |
| Диапазон входной частоты |
47…63 Гц |
| Коэффициент мощности |
>0,98 при 115 В AC; >0,93 при 230 В AC; >0,9 при 277 В AC, при полной нагрузке |
| КПД, типовое значение |
95% |
| Входной ток, типовое значение |
2,2 А при 277 В AC |
| Пусковой ток, типовое значение |
50 А при 277 В AC, холодный старт |
| Потребление без нагрузки |
0,75 Вт при 115 В AC; 0,75 Вт при 230 В AC; 0,75 Вт при 277 В AC |
| Потребление при удалённом выключении |
3 Вт при 230 В AC; 3 Вт при 277 В AC |
| Тип охлаждения |
Принудительное воздушное, встроенный DC-вентилятор |
| Уровень шума вентилятора, тип. |
45 дБ |
Функции
| Параметр |
NSP-500-48 |
| Удалённое включение/выключение |
POWER ON: RC+ относительно RC- 0…0,8 В DC или разомкнуто |
| Удалённое выключение |
POWER OFF: RC+ относительно RC- 3,3…10 В DC внешним напряжением |
| Удалённая компенсация падения напряжения |
До 0,3 В DC на проводах нагрузки |
| Сигнал DC OK |
Фототранзисторный, с допустимой нагрузкой до 15 В DC / 10 мА |
| Ограничение тока |
Встроенное, постоянного тока |
| Управление вентилятором |
Вкл./выкл. по температуре: FAN ON при RTH4 ≥ 50 °C ±10 °C; FAN OFF при RTH4 ≤ 40 °C ±10 °C |
Защита
| Параметр |
NSP-500-48 |
| Короткое замыкание |
Постоянное ограничение тока более 5 с; при Vout < 30% — выключение выхода с восстановлением после повторной подачи AC |
| Перегрузка |
Нормальная работа в пределах 105…200% от номинальной мощности более 5 с с последующим ограничением тока; при Vout < 30% — выключение выхода и восстановление после повторной подачи AC |
| Перенапряжение |
58…70 В |
| Перегрев |
Выключение выходного напряжения с восстановлением после повторной подачи AC |
Электрическая и эксплуатационная среда
| Параметр |
NSP-500-48 |
| Рабочая температура |
-40…+85 °C |
| Ограничение по температуре |
Свыше +60 °C требуется дерейтирование |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0…60 °C |
| Вибрация |
10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
До 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
NSP-500-48 |
| Изоляционный уровень |
Первичная-Вторичная: 2×MOPP; Первичная-Земля: 1×MOPP; Вторичная-Земля: 1×MOPP |
| Категория перенапряжения |
OVC III |
| Безопасное сверхнизкое напряжение |
SELV |
| Испытательное напряжение |
Вход-выход 4,2 кВ AC; вход-земля 2,1 кВ AC; выход-земля 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Электромагнитная эмиссия |
Класс B по проводимым и излучаемым помехам; гармоники — класс A |
| Электромагнитная устойчивость |
ESD уровень 4; EFT уровень 3; Surge уровень 4; Conducted уровень 3; Magnetic Field уровень 4; Dips/Interruptions по указанным условиям |
| Семи F47 |
Испытано при 200 В AC |
Параметры надёжности, габариты и упаковка
| Параметр |
NSP-500-48 |
| MTBF |
1213,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 212,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
199 × 99 × 41 мм |
| Масса |
1 кг |
| Упаковка |
12 шт. / 13 кг / 0,72 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование; следует учитывать характеристики статического режима.
- При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; испытания EMC выполнены на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие EMC-директивам.
- Маркировка RCM применяется на добровольной основе в соответствии с применимыми стандартами IEC или AS/NZS и AS/NZS 4417.1.
- Некоторые заводские исполнения или модели могут не иметь знака BIS; для уточнения следует обращаться в отдел продаж MEAN WELL.
- MOPP применимо только при входном напряжении 100…240 В AC.
