NSP-500-5

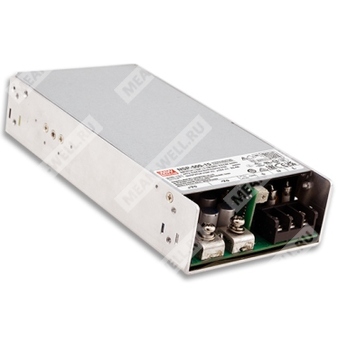

NSP-500-5 - 500-Вт AC/DC источник питания для промышленных систем с выходом 5 В.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| NSP | Серия источников питания NSP |
| 500 | Номинальная выходная мощность 500 Вт |
| 5 | Выходное напряжение 5 В |
Назначение
NSP-500-5 — закрытый AC/DC источник питания высокой надежности серии NSP-500, предназначенный для применения в промышленной автоматике, системах управления, безопасности, телекоммуникационном оборудовании, медицинской и другой ответственной аппаратуре.
Особенности
- Широкий диапазон входного напряжения: 85…305 В переменного тока с коррекцией коэффициента мощности.
- Возможна работа от сети 277 В переменного тока.
- Потребление на холостом ходу менее 0,75 Вт.
- Высокий КПД до 95%.
- 200% кратковременная перегрузочная способность для моделей 12…60 В; для модели 5 В указано 150% при верхнем пределе настройки выходного напряжения.
- Широкий диапазон рабочих температур: от -40 до +85 °C с понижением допустимой нагрузки выше +60 °C.
- Экстремально низкий ток утечки, менее 350 мкА, 2 x MOPP, пригодность для приложений типа BF.
- Встроенное ограничение постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока с уровнем шума менее 45 дБ и управлением включением/выключением вентилятора.
- Встроенные функции удаленного включения/выключения, дистанционного измерения и сигнал DC OK.
- Категория перенапряжения III.
- Рабочая высота до 5000 м.
- Покрытие печатной платы.
- Соответствие множеству стандартов безопасности.
Области применения
- Промышленное оборудование и системы автоматизации.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Источники питания для PoE.
- Системы домашней автоматизации.
- Медицинские устройства.
- Зарядные приложения.
Описание
Серия NSP-500 представляет собой 500-ваттный AC/DC источник питания с функцией коррекции коэффициента мощности, рассчитанный на применение в задачах, где требуются высокая надежность, малое собственное потребление, компактные габариты и наличие развитых функций контроля. Модель NSP-500-5 имеет номинальное выходное напряжение 5 В и предназначена для питания низковольтных цифровых, управляющих и силовых узлов.
Конструктивно изделие выполнено в закрытом корпусе с размерами 199 × 99 × 41 мм. Встроенные средства управления и индикации включают удаленное включение/выключение, дистанционную компенсацию падения напряжения на проводах и сигнал DC OK. Источник питания предназначен для установки в конечную аппаратуру.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 90 А |
| Диапазон тока | 0…90 А |
| Номинальная мощность | 450 Вт |
| Регулировка выходного напряжения | 4,7…5,5 В |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 200 мВ п-п |
| Время запуска, нарастания | 1500 мс, 80 мс при 115 В~; 1000 мс, 80 мс при 230 В~; 900 мс, 80 мс при 277 В~ |
| Время удержания | 16 мс при полной нагрузке |
| Пиковая мощность за 5 с | Нет данных для модели 5 В; в таблице указано N/A |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…305 В~; 120…431 В= |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В~; PF > 0,93 при 230 В~; PF > 0,9 при 277 В~ при полной нагрузке |
| КПД | 90% |
| Потребляемый ток | 5,3 А при 115 В~; 2,6 А при 230 В~; 2,2 А при 277 В~ |
| Пусковой ток | 20 А при 115 В~; 40 А при 230 В~; 50 А при 277 В~, холодный запуск |
| Потребление без нагрузки | 0,75 Вт при 115 В~; 0,75 Вт при 230 В~; 0,75 Вт при 277 В~ |
| Потребление при удаленном отключении | 3,3 Вт при 115 В~; 3 Вт при 230 В~; 3 Вт при 277 В~ |
Защиты
| Параметр | Описание |
| Короткое замыкание | Ограничение постоянного тока более 5 с; при Vout > 30% — авто-восстановление после устранения неисправности, при Vout < 30% — отключение выходного напряжения, восстановление после повторного включения сети |
| Перегрузка | Для модели 5 В: 105…150% от номинальной мощности; более 5 с, затем режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,8…7,5 В |
| Перегрев | Отключение выходного напряжения с восстановлением после повторного включения сети |
Функциональные возможности
| Параметр | Значение |
| Удаленное включение/выключение | Включение: RC+ относительно RC- 0…0,8 В= или разомкнуто; выключение: 3,3…10 В= от внешнего источника |
| Дистанционная компенсация | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал DC OK | Выход на фототранзисторе, допустимая нагрузка до 15 В= / 10 мА, резистивная нагрузка; контактное состояние: проводит при наличии выхода, высокоомное при отсутствии выхода |
| Управление вентилятором | Вентилятор включается при RTH4 ≥ 50 °C ± 10 °C и выключается при RTH4 ≤ 40 °C ± 10 °C |
| Шум вентилятора | 45 дБ |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Снижение нагрузки | См. кривую снижения параметров; выше +60 °C требуется дерейтинг |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Изоляционный уровень | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — корпус: 1 x MOPP; вторичная цепь — корпус: 1 x MOPP |
| Категория перенапряжения | III |
| Безопасное сверхнизкое напряжение | SELV для 5…36 В |
| Испытательное напряжение | Вход–выход: 4,2 кВ~; вход–корпус: 2,1 кВ~; выход–корпус: 1,5 кВ~ |
| Сопротивление изоляции | 100 МОм / 500 В= / 25 °C / 70% RH |
| Проводимые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
| Мерцание напряжения | Соответствует |
| Устойчивость к ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Устойчивость к EFT/Burst | Уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Устойчивость к кондуктивным помехам | Уровень 3, 10 В |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Устойчивость к провалам и прерываниям напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Испытания SEMI F47 | Проверено при 200 В~ |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1213,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 212,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 99 × 41 мм |
| Масса | 1 кг |
| Упаковка | 12 шт. / 13 кг / 0,72 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12 дюймов с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения следует смотреть в разделе по статическим характеристикам.
5. Снижение допустимой нагрузки по температуре на высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
6. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнялись при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
7. Маркировка RCM применяется на добровольной основе.
8. Некоторые заводские исполнения или модели могут не иметь логотипа BIS.
9. MOPP применимо только для входного напряжения 100…240 В~.
