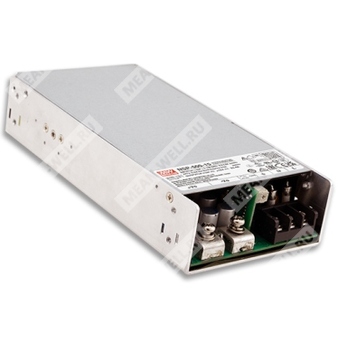

NSP-500-60 - закрытый AC/DC источник питания 500 Вт для промышленной и медицинской аппаратуры с выходом 60 В.
Расшифровка партномера
| Партномер | Расшифровка |
| NSP | Серия закрытых AC/DC источников питания Mean Well NSP |
| 500 | Номинальная мощность 500 Вт |
| 60 | Выходное напряжение 60 В |
Назначение и краткое описание
NSP-500-60 представляет собой высоконадежный закрытый AC/DC источник питания серии NSP-500 с коррекцией коэффициента мощности. Изделие предназначено для применения в промышленной автоматике, системах управления, сетевом оборудовании, телекоммуникационной аппаратуре, медицинских устройствах, зарядных системах и другом промышленном оборудовании, где требуется стабилизированное напряжение 60 В и высокая устойчивость к внешним воздействиям.
Источник питания рассчитан на широкий диапазон входного напряжения, высокий КПД, низкое потребление на холостом ходу, наличие защит и сервисных функций, включая дистанционное включение/выключение, дистанционную обратную связь по напряжению и сигнал DC OK.
Основные особенности
- Входное напряжение 85–305 В переменного тока с коррекцией коэффициента мощности; для ряда режимов доступен диапазон 120–431 В постоянного тока.
- Номинальная выходная мощность 500 Вт.
- Выходное напряжение 60 В.
- Высокая энергоэффективность, до 95%.
- Пиковая мощность до 200% для моделей 12–60 В.
- Малое потребление без нагрузки: менее 0,75 Вт.
- Очень низкий ток утечки: менее 350 мкА.
- Диапазон рабочих температур от -40 до +85 °C.
- Встроенное ограничение тока постоянного типа.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Поддержка дистанционного включения/выключения, дистанционного сенсирования и сигнала DC OK.
- Соответствие требованиям по помехоустойчивости и помехоэмиссии для промышленного, медицинского и другого оборудования.
- Покрытие печатной платы.
- Категория перенапряжения III.
- Пригоден для BF-медицинских применений.
Области применения
- Промышленная автоматизация и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные измерительные приборы и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматика
- Медицинские устройства
- Зарядные приложения
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 60 В |
| Номинальный ток | 8,4 А |
| Диапазон тока | 0–8,4 А |
| Номинальная мощность | 504 Вт |
| Диапазон регулировки выходного напряжения | 54–72 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 300 мВ п-п |
| Допуск на выходе | ±1,0% |
| Время установки и нарастания | 900 мс, 80 мс при 277 В переменного тока |
| Время удержания | 16 мс при полной нагрузке |
| Пиковый ток 5 с | 16,7 А |
| Пиковая мощность 5 с | 1000 Вт |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85–305 В |
| Диапазон входного напряжения постоянного тока | 120–431 В |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | >0,98 при 115 В; >0,93 при 230 В; >0,9 при 277 В, при полной нагрузке |
| КПД | 95% |
| Потребляемый ток | 2,2 А при 277 В переменного тока |
| Пусковой ток | 50 А при 277 В переменного тока |
| Потребление без нагрузки | 0,75 Вт при 115 В; 0,75 Вт при 230 В; 0,75 Вт при 277 В |
| Потребление при включении по дистанционному сигналу | 3 Вт при 230 В; 3 Вт при 277 В |
Защиты
| Функция | Поведение |
| Короткое замыкание | Ограничение постоянного тока более 5 с; при Vout > 30% — восстановление после снятия неисправности, при Vout < 30% — отключение выхода с последующим восстановлением после повторного включения сети; для части режимов возможен hiccup-режим |
| Перегрузка | При 5 В: 105–150% номинальной мощности более 5 с, затем hiccup-режим; для 12–60 В: обычно 105–200% номинальной мощности более 5 с с ограничением тока без отключения при Vout > 30%, либо отключение при Vout < 30%; восстановление после снятия аварии или повторного включения сети |
| Перенапряжение | 58–70 В |
| Перегрев | Отключение выходного напряжения с восстановлением после повторного включения сети |
Функции
| Функция | Описание |
| Дистанционное управление | Включение: RC+ относительно RC- 0–0,8 В DC или разомкнуто. Выключение: RC+ относительно RC- 3,3–10 В DC с внешнего источника |
| Дистанционное сенсирование | Компенсация падения напряжения в проводах нагрузки до 0,3 В DC |
| Сигнал DC OK | Сигнал на фототранзисторе, максимальная нагрузка контакта 15 В DC / 10 мА, резистивная нагрузка |
| Управление вентилятором | FAN ON при RTH4 ≥ 50 °C ±10 °C; FAN OFF при RTH4 ≤ 40 °C ±10 °C |
Условия окружающей среды
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая температура при полной нагрузке | До +60 °C, далее требуется дерейтинг |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Ток утечки на землю | <350 мкА (среднеквадратичное значение) при 277 В переменного тока |
| Ток прикосновения | <100 мкА (среднеквадратичное значение) при 277 В переменного тока |
| Шум вентилятора | 45 дБ |
Тепловые и дерейтинговые характеристики
Для моделей с диапазоном 85–135 В и 180–305 В приведены отдельные кривые дерейтинга по температуре окружающей среды. В зоне низкого входного напряжения возможен дополнительный дерейтинг. При температуре ниже 100 В переменного тока и -30 °C возможно повторное включение в течение 3 секунд после подачи питания.
При превышении высоты 2000 м температурный дерейтинг составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 4,2 кВ AC; вход-земля: 2,1 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная- вторичная: 2 x MOPP; первичная-земля: 1 x MOPP; вторичная-земля: 1 x MOPP |
| Категория перенапряжения | III |
Стандарты безопасности и ЭМС
| Группа | Стандарты |
| Безопасность | IEC/EN 61558-1/-2-16, IEC/EN 60335-1, IEC/EN/UL 62368-1, IEC/EN/ANSI/AAMI ES60601-1, IEC/EN/UL 61010-1/-2-201, IEC/EN 62477-1 |
| Селв-класс | SELV, 5–36 В |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), CNS 15936, KS C 9832; BS EN/EN55014-1 (CISPR14-1); BS EN/EN55011 (CISPR11); гармонические токи по BS EN/EN61000-3-2; мерцание напряжения по BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN55035 (CISPR35), BS EN/EN61000-6-2, BS EN/EN60601-1-2, BS EN/EN55014-2, KS C 9835, SEMI F47 |
| Испытания | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 2 кВ линия-линия и 4 кВ линия-земля; наведённые помехи: уровень 3, 10 В; магнитное поле: уровень 4, 30 А/м; провалы и прерывания: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов; радиочастотное поле: уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
Дополнительные данные
| Параметр | Значение |
| MTBF | 1213,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 212,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 99 × 41 мм |
| Масса и упаковка | 1 кг; 12 шт. / 13 кг / 0,72 куб. фута |
Примечания
- Все параметры, специально не оговорённые иначе, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. См. раздел статических характеристик.
- Для высоты эксплуатации выше 2000 м температурный дерейтинг составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм.
- RCM применяется на добровольной основе в соответствии с действующими требованиями IEC или AS/NZS.
- Некоторые модификации или партии могут не иметь логотипа BIS; для уточнения требуется обращение в отдел продаж.
- MOPP применим только для входного напряжения 100–240 В переменного тока.
Состав поставки и подключение
В комплект входит соединительный провод интерфейса управления CN1, а также возможны дополнительные аксессуары: монтажный кронштейн и защитная крышка клемм, поставляемые по заказу.
Назначение контактов входной клеммы: 1 — AC/L или DC input +Vin, 2 — AC/N или DC input -Vin, 3 — FG. Назначение контактов выходной клеммной группы: 5 — +Vo, 4 — -Vo. Разъём CN1: DJS-1125R-06 или эквивалент; назначение контактов: 1 — RS+, 2 — RS-, 3 — DC OK+, 4 — DC OK-, 5 — RC+, 6 — RC-.
