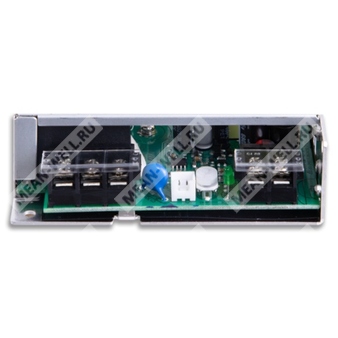

NSP-75-15 - компактный AC/DC источник питания 75 Вт с широким входным диапазоном и повышенной надежностью для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| NSP |
Серия высоконадежных enclosed источников питания MEAN WELL |
| 75 |
Номинальная выходная мощность 75 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Назначение
Источник питания NSP-75-15 предназначен для применения в промышленной автоматике, системах управления, охранных системах, сетевом и телекоммуникационном оборудовании, устройствах PoE, бытовой автоматике, электронных приборах и медицинской аппаратуре.
Особенности
- Входное напряжение 85...305 В AC с коррекцией коэффициента мощности; доступна работа от 277 В AC.
- Очень малое потребление мощности на холостом ходу.
- Наличие глобальных сертификатов для различных отраслей.
- Кратковременная пикова́я мощность до 200% для моделей 12...60 В.
- Высокий КПД.
- Широкий диапазон рабочей температуры.
- Очень низкий ток утечки, 2 x MOPP, пригодность для применений BF.
- Встроенное ограничение постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение для малошумящих применений.
- Встроенное дистанционное включение/выключение.
- Категория перенапряжения III.
- Рабочая высота до 5000 м.
- Покрытие печатной платы компаундом.
Области применения
- Промышленная автоматизация и системы управления
- Охранные системы
- Механическое и электрическое оборудование
- Электронные приборы, оборудование и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматизация
- Медицинские устройства
Описание
NSP-75-15 представляет собой 75-ваттный AC/DC источник питания серии NSP-75 с функцией активной коррекции коэффициента мощности. Модель выполнена в компактном корпусе габаритами 99 × 97 × 30 мм и ориентирована на применение в системах, где требуется высокая надежность, низкое энергопотребление в режиме холостого хода, широкий диапазон входного напряжения и соответствие требованиям различных стандартов безопасности.
Модель NSP-75-15 имеет номинальное выходное напряжение 15 В и рассчитана на выходной ток до 5 А. Источник обеспечивает стабильную работу при широком диапазоне входного напряжения 85...305 В AC или 120...431 В DC, а также поддерживает дистанционное управление. Для устройства заявлены высокий КПД, низкий ток утечки и расширенные защитные функции, включая ограничение выходного тока.
Таблица параметров по выходу
| Параметр |
Значение для NSP-75-15 |
| Выходное напряжение |
15 В |
| Номинальный выходной ток |
5 А |
| Диапазон регулировки выходного напряжения |
15...19 В |
| Номинальная выходная мощность |
75 Вт |
| Пиковая мощность 5 с |
150 Вт |
| Пиковый ток 5 с |
10 А |
| Пульсации и шум |
150 мВ п-p |
| Допуск по выходному напряжению |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Уставка, время нарастания |
1000 мс, 80 мс при 230 В AC |
| Время удержания |
16 мс при полной нагрузке |
Таблица параметров по входу
| Параметр |
Значение для NSP-75-15 |
| Диапазон входного напряжения |
85...305 В AC / 120...431 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
PF > 0,98 при 115 В AC; PF > 0,93 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Типовой КПД |
92% |
| Типовой входной ток |
0,4 А при 230 В AC |
| Пусковой ток |
35 А при 230 В AC, холодный старт |
| Ток утечки |
<350 мкА (RMS) при 277 В AC; ток прикосновения <100 мкА (RMS) при 277 В AC |
| Потребление без нагрузки |
0,5 Вт при 230 В AC; 0,5 Вт при 277 В AC |
| Потребление при удаленном выключении |
2 Вт при 230 В AC; 2 Вт при 277 В AC |
Таблица защит и функций
| Параметр |
Значение для NSP-75-15 |
| Короткое замыкание |
Ограничение постоянного тока более 5 с при Vout < 30%, затем отключение выходного напряжения; восстановление после повторной подачи питания AC |
| Перегрузка |
Обычно работает в диапазоне 105...200% от номинальной мощности более 5 с с переходом в режим ограничения постоянного тока без отключения при Vout > 30%; при Vout < 30% — отключение и восстановление после повторной подачи питания AC |
| Перенапряжение |
15...19 В; защита с отключением выходного напряжения и восстановлением после повторной подачи питания AC |
| Перегрев |
Отключение выходного напряжения и восстановление после повторной подачи питания AC |
| Дистанционное управление |
Включение: RC+ к RC- 0...0,8 В DC или разомкнуто; выключение: RC+ к RC- 3,3...10 В DC посредством внешнего напряжения |
Таблица эксплуатационных параметров
| Параметр |
Значение для NSP-75-15 |
| Рабочая температура |
-40...+85 °C, при температуре выше +60 °C требуется снижение нагрузки |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0...60 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Таблица электромагнитной совместимости
| Параметр |
Значение |
| Эмиссия |
Соответствие требованиям BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832, а также другим указанным стандартам класса B |
| Иммунитет к электростатическому разряду |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Иммунитет к радиопомехам |
Уровень 3, 10 В/м в диапазоне 80 МГц...2,7 ГГц; таблица 9, 9...28 В/м в диапазоне 385 МГц...5,78 ГГц |
| Иммунитет к быстрым переходным процессам |
Уровень 3, 2 кВ |
| Иммунитет к импульсным перенапряжениям |
Уровень 4, 2 кВ между линиями; 4 кВ между линией и землей |
| Иммунитет к кондуктивным помехам |
Уровень 3, 10 В |
| Иммунитет к магнитному полю |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Таблица безопасности
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 4,2 кВ AC; I/P-FG: 2,1 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции |
Primary-Secondary: 2xMOPP; Primary-Earth: 1xMOPP; Secondary-Earth: 1xMOPP |
| Категория перенапряжения |
OVC III и OVC II в зависимости от стандарта и высоты применения |
| SELV |
Соответствие для 5...36 В по указанным стандартам |
Таблица надежности, габаритов и упаковки
| Параметр |
Значение |
| MTBF |
2163,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 250,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
99 × 97 × 30 мм |
| Масса |
0,3 кг |
| Упаковка |
45 шт.; 13,9 кг; 0,91 CUFT |
Таблица условий применения по напряжению сети и мощности
| Параметр |
Значение |
| Работа с сетями 100/110/115/120 В AC |
Подходит для систем 85...135 В AC |
| Работа с сетями 220/230/240/277 В AC |
Подходит для систем 180...305 В AC |
| Пиковая мощность |
До 150% от номинальной мощности при настройке выходного напряжения на верхний предел |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; испытания ЭМС выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм.
- Для некоторых заводов или моделей может отсутствовать знак BIS.
- 2 x MOPP применимо только при входном напряжении 100...240 В AC.
- Снижение допустимой температуры окружающей среды на высоте более 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей.
