NSP-750-12
нет на складе

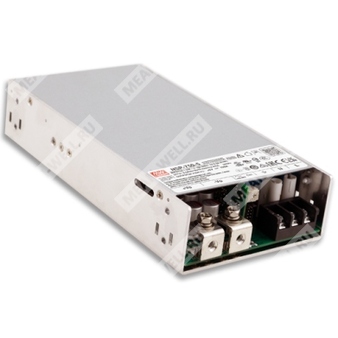

NSP-750-12 - 750-Вт AC/DC источник питания в закрытом исполнении для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | NSP | Серия источников питания Mean Well NSP |
| 2 | 750 | Номинальная мощность 750 Вт |
| 3 | 12 | Выходное напряжение 12 В |
Назначение
NSP-750-12 — импульсный AC/DC источник питания закрытого исполнения с коррекцией коэффициента мощности, рассчитанный на питание промышленной, телекоммуникационной, медицинской и иной ответственной аппаратуры.
Описание
Серия NSP-750 представляет собой высоконадежные AC/DC источники питания мощностью 750 Вт с активной коррекцией коэффициента мощности. Модель NSP-750-12 имеет номинальное выходное напряжение 12 В и предназначена для работы в широком диапазоне входных напряжений, с высокой эффективностью и пониженным энергопотреблением на холостом ходу. Конструкция предусматривает принудительное воздушное охлаждение встроенным вентилятором, встроенную схемотехнику ограничения тока, дистанционное включение/выключение, удалённую обратную связь по напряжению и сигнал DC OK.
Изделие рассчитано на применение в промышленной автоматике, системах безопасности, телекоммуникационном оборудовании, сетевом оборудовании, устройствах зарядки, медицинских приборах и другой электронике, где требуется устойчивость, широкий диапазон условий эксплуатации и соответствие международным нормам безопасности.
Особенности
- Вход 85…305 В переменного тока с коррекцией коэффициента мощности.
- Номинальная мощность 750 Вт.
- Выход 12 В постоянного тока.
- Высокий КПД, типично до 92% для модели 12 В.
- Пониженное потребление без нагрузки.
- Пиковая мощность до 1500 Вт в течение 5 секунд.
- Широкий диапазон рабочих температур.
- Сверхнизкий ток утечки.
- Встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Дистанционное управление включением/выключением.
- Удалённая компенсация падения напряжения на проводах нагрузки.
- Сигнал DC OK на оптронном выходе.
- Поддержка требований OVC III.
- Конформное покрытие печатной платы.
Применение
- Промышленная автоматизация и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Домашняя автоматизация.
- Медицинские устройства.
- Зарядные приложения.
Основные параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 62,5 А |
| Диапазон выходного тока | 0…62,5 А |
| Номинальная выходная мощность | 750 Вт |
| Диапазон регулировки выходного напряжения | 10,8…14 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, время нарастания | 1000 мс, 80 мс при 230 В переменного тока |
| Время удержания | 16 мс при полной нагрузке |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Пиковый ток 5 с | 125 А |
| Пиковая мощность 5 с | 1500 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…305 В переменного тока, 120…431 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, тип. | PF>0,98 при 115 В; PF>0,93 при 230 В; PF>0,9 при 277 В, при полной нагрузке |
| КПД, тип. | 92% |
| Входной ток, тип. | 3,9 А при 230 В переменного тока |
| Пусковой ток, тип. | 40 А при 230 В переменного тока, холодный старт |
| Ток утечки | <350 мкА действ. при 277 В переменного тока; ток прикосновения <100 мкА действ. при 277 В переменного тока |
Функции
| Параметр | Значение |
| Вспомогательное питание | 12 В вспомогательное, 0,8 А |
| Точность вспомогательного питания | От -15% до +15% при основном выходе 20% от номинального тока |
| Дистанционное управление | Включение: замыкание между RC+ и 5V-AUX; выключение: размыкание между RC+ и 5V-AUX |
| Дистанционная обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал DC OK | Выход на фототранзисторе, максимальный рейтинг контакта 15 В постоянного тока / 10 мА, резистивная нагрузка |
| Управление вентилятором | RTH3 ≥ 50°C ±10°C — вентилятор включён; RTH3 ≤ 40°C ±10°C — вентилятор выключен |
| Уровень шума вентилятора | 45 дБ |
| Потребление без нагрузки | 0,75 Вт при 115 В; 0,75 Вт при 230 В; 1 Вт при 277 В |
| Потребление при удалённом выключении | 5 Вт при 115 В; 5 Вт при 230 В; 5 Вт при 277 В |
Защиты
| Параметр | Значение |
| Короткое замыкание | Для 12…60 В: ограничение постоянным током более 5 с; далее отключение или режим hiccup, восстановление автоматически после устранения аварии. Поведение зависит от полного сопротивления проводов нагрузки. |
| Перегрузка | Для 12…60 В: обычно работа в диапазоне 105…200% от номинальной выходной мощности более 5 с, затем ограничение постоянным током без отключения при Vout>30%, либо отключение при Vout<30% с восстановлением после повторного включения питания. При нагрузке более 200% — ограничение постоянным током, затем восстановление или отключение в зависимости от режима. |
| Перенапряжение | 15…19 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85°C, при нагрузке 100% — до +60°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85°C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…60°C |
| Рабочая высота | До 5000 м |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2xMOPP; первичная цепь – земля: 1xMOPP; вторичная цепь – земля: 1xMOPP |
| Категория перенапряжения | OVC III при высоте до 2000 м; OVC II при высоте до 5000 м |
| Сверхнизкое безопасное напряжение | IEC/EN 61558-2-16: SELV, 5…36 В; IEC/EN 60335-1: SELV, 5…36 В; IEC/EN/UL 62368-1: SELV/ES1, 5…36 В |
| Испытательное напряжение | Вход–выход: 4,2 кВ AC; вход–PE: 2,1 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–земля, выход–земля: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС излучение | Класс B по ряду стандартов, включая BS EN/EN55032 и BS EN/EN55011 |
| ЭМС помехоустойчивость | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 2 кВ линия-линия, 4 кВ линия-земля; Conducted: уровень 3, 10 В; Magnetic Field: уровень 4, 30 А/м; Voltage Dips and Interruptions: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов; Radiated: уровень 3, 10 В/м (80 МГц…2,7 ГГц), таблица 9: 9…28 В/м (385 МГц…5,78 ГГц) |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1047,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 137,4 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 199 × 105 × 41 мм |
| Масса | 1,23 кг |
| Упаковка | 9 шт.; 12,1 кг; 0,63 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Маркировка RCM применяется на добровольной основе; применимые стандарты IEC и AS/NZS должны быть соблюдены в соответствии с областью применения.
- ЭМС-испытания выполняются на компоненте, установленном на металлической пластине 360 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для некоторых партий или моделей знак BIS может отсутствовать; для уточнения следует обращаться в отдел продаж MEAN WELL.
- MOPP применим только для входа 100…240 В переменного тока.
- Снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором при высоте более 2000 м.
Подключение и исполнение
| Параметр | Значение |
| Исполнение | Закрытый корпус |
| Охлаждение | Принудительное воздушное, встроенный DC-вентилятор |
| Материал и защита платы | Конформное покрытие |
| Клеммное подключение | Вход: винтовые клеммы; выход: винтовые клеммы; сигнальный разъём CN1 |
| Момент затяжки входных клемм | 8…10 кгс·см |
| Момент затяжки выходных клемм | 10…12 кгс·см |
Состав разъёма CN1
| Контакт | Функция |
| 1 | RS+ |
| 2 | NC, резерв |
| 3 | RS- |
| 4, 13 | 5V-AUX |
| 5, 7 | 12V-AUX |
| 6, 8, 14 | G-AUX |
| 9 | DC OK+ |
| 10 | DC OK- |
| 11 | RC+ |
| 12 | RC- |
