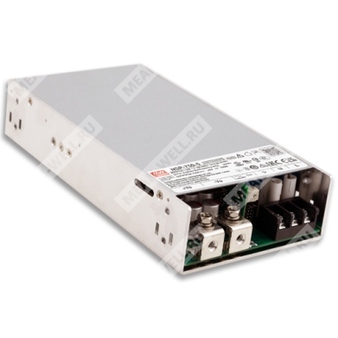

NSP-750-15 — импульсный AC/DC источник питания закрытого исполнения для промышленной и медицинской аппаратуры.
Назначение: преобразование сети переменного или постоянного тока в стабилизированное напряжение 15 В для нагрузок повышенной мощности в промышленной электронике, автоматизации, телекоммуникациях, медицинской и другой аппаратуре.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| NSP |
Серия закрытых источников питания Mean Well NSP |
| 750 |
Номинальная мощность 750 Вт |
| 15 |
Выходное напряжение 15 В |
Описание
Серия NSP-750 представляет собой высоконадежные AC/DC источники питания мощностью 750 Вт с функцией коррекции коэффициента мощности. Модель NSP-750-15 рассчитана на выход 15 В и предназначена для применения в системах, где требуются высокая плотность мощности, широкий диапазон входного напряжения, низкие потери в режиме холостого хода, повышенная энергоэффективность и расширенные функции управления.
Конструкция выполнена в компактном закрытом корпусе с габаритами 199 × 105 × 41 мм. Источник поддерживает широкий диапазон входного напряжения 85–305 В переменного тока и 120–431 В постоянного тока, имеет встроенный вентилятор принудительного охлаждения, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также функции дистанционного включения/выключения, дистанционного измерения и сигнал DC OK.
Области применения
- Промышленная автоматизация и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Системы домашней автоматизации
- Медицинские устройства
- Зарядные приложения
Особенности
- Вход 85–305 В переменного тока с коррекцией коэффициента мощности
- Низкое потребление без нагрузки: менее 0,75–1 Вт в зависимости от модели; для 15 В — 0,75 Вт при 115 В, 0,75 Вт при 230 В, 1 Вт при 277 В
- КПД до 95%
- Пиковая мощность до 200% от номинала для моделей 12–60 В; для 15 В также указана возможность кратковременной пиковой нагрузки
- Широкий рабочий диапазон температуры
- Очень низкий ток утечки, пригодность для BF-медицинских применений
- Встроенное постоянное ограничение тока
- Встроенные функции Remote ON/OFF, Remote Sense и DC OK
- Покрытие печатной платы защитным компаундом
- Принудительное воздушное охлаждение встроенным вентилятором
- Категория перенапряжения III
- Сертификация по множеству стандартов безопасности
Характеристики
Выходные параметры
| Параметр |
NSP-750-15 |
| Номинальное выходное напряжение |
15 В |
| Номинальный выходной ток |
50 А |
| Диапазон выходного тока |
0–50 А |
| Номинальная мощность |
750 Вт |
| Диапазон регулировки выходного напряжения |
15–19 В |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Уровень пульсаций и шума |
200 мВ п-п |
| Допуск выходного напряжения |
±2,0% |
| Время установки и нарастания |
1000 мс, 80 мс при 230 В переменного тока |
| Время удержания |
16 мс при полной нагрузке |
Входные параметры
| Параметр |
NSP-750-15 |
| Диапазон входного напряжения |
85–305 В переменного тока; 120–431 В постоянного тока |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
PF>0,98 при 115 В; PF>0,93 при 230 В; PF>0,9 при 277 В, при полной нагрузке |
| Типовой КПД |
92% |
| Типовой входной ток |
3,9 А при 230 В переменного тока |
| Пусковой ток |
40 А при холодном старте, 230 В переменного тока |
| Ток утечки |
Менее 350 мкА (среднеквадратическое значение) при 277 В переменного тока; ток прикосновения менее 100 мкА при 277 В переменного тока |
| Потребление без нагрузки |
0,75 Вт при 115 В; 0,75 Вт при 230 В; 1 Вт при 277 В |
Защитные функции
| Параметр |
NSP-750-15 |
| Защита от короткого замыкания |
Ограничение постоянного тока более 5 секунд, затем режим hiccup; автоматическое восстановление после устранения неисправности |
| Защита от перегрузки |
Обычно работает в диапазоне 105–200% от номинальной выходной мощности более 5 секунд, затем ограничение постоянного тока без отключения при Vout>30%; при Vout<30% возможное отключение с восстановлением после повторной подачи питания |
| Защита от перенапряжения |
15–19 В; отключение выходного напряжения с последующим восстановлением после повторной подачи питания AC |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр |
NSP-750-15 |
| Вспомогательное питание 5 В |
5 В вспомогательное, 0,2 А, допуск −15%…+15% при основной нагрузке 20% от номинала |
| Вспомогательное питание 12 В |
12 В вспомогательное, 0,8 А, допуск −15%…+15% при основной нагрузке 20% от номинала |
| Дистанционное управление |
Включение: замкнуть RC+ (вывод 11) и 5V-AUX (вывод 13) на CN1; выключение: разомкнуть RC+ и 5V-AUX |
| Дистанционное измерение |
Компенсация падения напряжения в проводах нагрузки до 0,3 В |
| Сигнал DC OK |
Выход на фототранзисторе, максимальная нагрузка контакта 15 В DC / 10 мА, резистивная нагрузка |
| Управление вентилятором |
FAN ON при RTH3≥50℃±10℃; FAN OFF при RTH3≤40℃±10℃ |
| Уровень акустического шума |
45 дБ |
Эксплуатационные условия
| Параметр |
NSP-750-15 |
| Рабочая температура |
−40…+85°C, см. кривую дерейтирования |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения и влажность |
−40…+85°C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0…60°C |
| Рабочая высота |
До 5000 м |
| Снижение допустимой температуры по высоте |
3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте выше 2000 м |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
NSP-750-15 |
| Уровень изоляции |
Первичная цепь — вторичная цепь: 2xMOPP; первичная цепь — земля: 1xMOPP; вторичная цепь — земля: 1xMOPP |
| Категория перенапряжения |
III |
| SELV |
Соответствие IEC/EN 61558-2-16, IEC/EN 60335-1, IEC/EN/UL 62368-1 для уровней 5–36 В; для 15 В — применимо |
| Испытательное напряжение |
Вход/выход: 4,2 кВ AC; вход/земля: 2,1 кВ AC; выход/земля: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832; класс B |
| Гармонические токи |
BS EN/EN61000-3-2, GB 17625.1; класс A |
| Помехоустойчивость |
ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 2 кВ линия-линия, 4 кВ линия-земля; Conducted: уровень 3, 10 В; Magnetic Field: уровень 4, 30 А/м; Voltage Dips and Interruptions: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов; Radiated: уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
Механические и общие данные
| Параметр |
NSP-750-15 |
| Габариты |
199 × 105 × 41 мм |
| Масса |
1,23 кг |
| Упаковка |
9 шт. / 12,1 кг / 0,63 CUFT |
| MTBF |
1047,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 137,4 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел по статическим характеристикам.
- Маркировка RCM применяется добровольно; изделие соответствует соответствующим стандартам IEC или AS/NZS, где применимо.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Некоторые партии или модели могут не иметь логотип BIS; при необходимости следует обратиться в отдел продаж.
- MOPP применимо только для входа 100–240 В переменного тока.
- Для моделей с вентилятором при высоте эксплуатации выше 2000 м применяется снижение допустимой температуры 5°C/1000 м.
