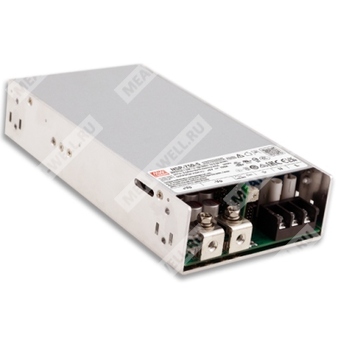

NSP-750-36 — закрытый AC/DC источник питания 36 В для промышленной, медицинской и инфраструктурной аппаратуры.
Расшифровка партномера
| Партномер |
Расшифровка |
| NSP |
Серия закрытых высоконадежных источников питания MEAN WELL NSP |
| 750 |
Номинальная мощность серии: 750 Вт |
| 36 |
Номинальное выходное напряжение: 36 В |
Назначение
NSP-750-36 представляет собой импульсный AC/DC источник питания мощностью 750 Вт с коррекцией коэффициента мощности, предназначенный для применения в системах промышленной автоматизации, системах безопасности, телекоммуникационном и сетевом оборудовании, электронных и электромеханических устройствах, медтехнике, оборудовании для зарядки и других ответственных нагрузках.
Описание
Серия NSP-750 — это высоконадежные закрытые AC/DC источники питания с PFC-функцией, рассчитанные на применение в различных отраслях. Для исполнения NSP-750-36 характерны компактные габариты, широкий диапазон входного напряжения, высокий КПД, малое потребление на холостом ходу, режим ограничения тока с поддержкой пиковых перегрузок, расширенный температурный диапазон и набор встроенных сервисных сигналов и функций дистанционного управления.
Для модели с выходом 36 В применяются характеристики, соответствующие строке NSP-750-36 в таблице спецификаций.
Ключевые особенности
- широкий диапазон входного напряжения 85–305 В переменного тока, 120–431 В постоянного тока;
- встроенная коррекция коэффициента мощности;
- номинальная мощность 750 Вт;
- выход 36 В;
- высокий КПД до 95%;
- малое потребление на холостом ходу;
- пиковая мощность до 200% для моделей 12–60 В;
- рабочая температура от −40 до +85 °C;
- соответствие OVC III;
- встроенные функции дистанционного включения/выключения, дистанционного контроля и удаленного сенсирования;
- встроенный сигнал DC OK;
- встроенное ограничение тока;
- полный комплекс защит;
- принудительное воздушное охлаждение встроенным вентилятором постоянного тока;
- конформное покрытие печатной платы;
- подходит для BF-категории медицинских применений;
- 5-кратный запас по сертификации на 5 лет по указанию производителя не раскрывается в деталях, поэтому в ответ не включается.
Применение
- промышленная автоматизация и системы управления;
- системы безопасности;
- механическое и электрическое оборудование;
- электронные измерительные приборы и аппаратура;
- сетевое оборудование;
- телекоммуникационные устройства;
- оборудование питания PoE;
- системы домашней автоматизации;
- медицинские устройства;
- зарядные приложения.
Выходные параметры
| Параметр |
Значение для NSP-750-36 |
| Номинальное выходное напряжение |
36 В |
| Номинальный выходной ток |
20,9 А |
| Диапазон выходного тока |
0–20,9 А |
| Номинальная мощность |
752,4 Вт |
| Диапазон регулировки выходного напряжения |
32–43 В |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, нарастания |
1000 мс, 80 мс при 230 В переменного тока |
| Время удержания |
16 мс при полной нагрузке |
| Пульсации и шум |
240 мВ пик-пик |
| Допуск выходного напряжения |
±1,0% |
Входные параметры
| Параметр |
Значение для NSP-750-36 |
| Диапазон входного напряжения |
85–305 В переменного тока, 120–431 В постоянного тока |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности, тип. |
PF > 0,98 при 115 В переменного тока; PF > 0,93 при 230 В; PF > 0,9 при 277 В, при полной нагрузке |
| КПД, тип. |
95% |
| Входной ток, тип. |
3,9 А при 230 В переменного тока |
| Пусковой ток, тип. |
40 А при 230 В переменного тока |
| Ток утечки |
Ток утечки на землю менее 350 мкА (ср. кв.) при 277 В переменного тока; ток прикосновения менее 100 мкА (ср. кв.) при 277 В переменного тока |
| Потребление без нагрузки |
0,75 Вт при 115 В переменного тока; 0,75 Вт при 230 В; 1 Вт при 277 В |
Режимы перегрузки и короткого замыкания
| Параметр |
Значение для NSP-750-36 |
| Короткое замыкание |
Ограничение постоянным током более 5 с; далее режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перегрузка |
Для 12–60 В: обычно работа в диапазоне 105–200% от номинальной мощности более 5 с, затем ограничение постоянным током без отключения при Vout>30%; восстановление автоматически после снятия перегрузки, либо отключение выходного напряжения при Vout<30% с восстановлением после повторной подачи AC |
| Пиковая мощность, 5 с |
1500 Вт |
| Пиковый ток, 5 с |
41,7 А |
Функциональные параметры
| Параметр |
Значение для NSP-750-36 |
| Дополнительное питание |
5 В вспомогательное питание 0,2 А; для исполнения 36 В применяется 5 Vaux @ 0,2 А, допуск −15%…+15% при основной нагрузке 20% |
| Дистанционное включение |
Включение: замыкание между RC+ (вывод 11) и 5V-AUX (вывод 13) на CN1 |
| Дистанционное выключение |
Выключение: размыкание между RC+ (вывод 11) и 5V-AUX (вывод 13) на CN1 |
| Дистанционное сенсирование |
Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал DC OK |
Коллекторный сигнал через фототранзистор; номинал контакта до 15 В постоянного тока / 10 мА, резистивная нагрузка |
| Охлаждение |
Принудительное воздушное, встроенный вентилятор постоянного тока; шум менее 45 дБ |
| Управление вентилятором |
FAN ON при RTH3 ≥ 50 ±10 °C; FAN OFF при RTH3 ≤ 40 ±10 °C |
Защитные функции
| Защита |
Поведение |
| Короткое замыкание |
Ограничение постоянным током, затем hiccup-режим с автоматическим восстановлением |
| Перегрузка |
Ограничение постоянным током; в зависимости от режима может происходить отключение выходного напряжения и восстановление после повторной подачи AC |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторной подачи AC |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Температурные и климатические условия
| Параметр |
Значение для NSP-750-36 |
| Рабочая температура |
−40…+85 °C |
| Температура с учетом дерейтирования |
До +60 °C при полной нагрузке |
| Влажность при работе |
20–90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0…60 °C |
| Высота эксплуатации |
До 5000 м |
Изоляция, безопасность и ЭМС
| Параметр |
Значение для NSP-750-36 |
| Уровень изоляции |
Первичная цепь – вторичная: 2 x MOPP; первичная – земля: 1 x MOPP; вторичная – земля: 1 x MOPP |
| Категория перенапряжения |
OVC III; для MOPP допустим вход 100–240 В переменного тока |
| Безопасное сверхнизкое напряжение |
Соответствие требованиям SELV для 5–36 В |
| Испытательное напряжение |
Вход–выход 4,2 кВ AC; вход–земля 2,1 кВ AC; выход–земля 1,5 кВ AC |
| Сопротивление изоляции |
Не менее 100 МОм при 500 В DC и 25 °C / 70% RH |
Стандарты безопасности и ЭМС
| Группа |
Соответствие |
| Безопасность |
IEC 62368-1, IEC 61558-1/-2-16, IEC 60335-1, IEC 60601-1, IEC 62477-1, IEC 61010-1/-2-201 |
| Европейские нормы |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 60335-1, BS EN/EN 60601-1, BS EN/EN 62477-1, BS EN/EN 61010-1/-2-201 |
| США |
UL 62368-1, UL 61010-1/-2-201, ANSI/AAMI ES60601-1 |
| Китай |
GB 4943.1 |
| Тайвань |
CNS 15598-1 |
| Россия / ЕАЭС |
TP TC 004 |
| SEMI F47 |
Испытано при 200 В AC |
Эмиссия и помехоустойчивость
| Параметр |
Норматив / уровень |
| Кондуктивные помехи |
BS EN/EN 55032, CNS 15936, GB/T 9254.1, KS C 9832, класс B |
| Излучаемые помехи |
BS EN/EN 55032, CNS 15936, GB/T 9254.1, KS C 9832, класс B |
| Гармонические токи |
BS EN/EN 61000-3-2, GB 17625.1, класс A |
| Фликер напряжения |
BS EN/EN 61000-3-3 |
| ESD |
BS EN/EN 61000-4-2, уровень 4: 15 кВ воздух, 8 кВ контакт |
| Излучаемая помехоустойчивость |
BS EN/EN 61000-4-3, уровень 3: 10 В/м (80 МГц–2,7 ГГц); таблица 9: 9–28 В/м (385 МГц–5,78 ГГц) |
| EFT / Burst |
BS EN/EN 61000-4-4, уровень 3: 2 кВ |
| Сюрж |
BS EN/EN 61000-4-5, уровень 4: 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи |
BS EN/EN 61000-4-6, уровень 3: 10 В |
| Магнитное поле |
BS EN/EN 61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN 61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Механические данные
| Параметр |
Значение |
| Габариты |
199 × 105 × 41 мм |
| Масса |
1,23 кг |
| Упаковка |
9 шт. / 12,1 кг / 0,63 куб. фута |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Выводы и интерфейсы
Силовые клеммы: AC/L или вход DC +Vin, AC/N или вход DC −Vin, FG; выходные клеммы +Vo и −Vo.
Интерфейс управления CN1: разъем HRS DF11-14DP-2DS или эквивалент.
| Вывод |
Функция |
| 1 |
RS+ |
| 2 |
NC |
| 3 |
RS− |
| 4, 13 |
5V-AUX |
| 5, 7 |
12V-AUX |
| 6, 8, 14 |
G-AUX |
| 9 |
DC OK+ |
| 10 |
DC OK− |
| 11 |
RC+ |
| 12 |
RC− |
Подключение и вспомогательные сведения
| Параметр |
Значение |
| Контактная схема дистанционного включения |
Замкнуть RC+ (вывод 11) и 5V-AUX (вывод 13) для включения; разомкнуть — для выключения |
| Компенсация по удаленному сенсу |
До 0,3 В падения на проводах нагрузки |
| Допустимая нагрузка вспомогательного выхода 5 Vaux |
0,2 А |
| Допустимая нагрузка вспомогательного выхода 12 Vaux |
0,8 А |
Примечания
- Если параметры не указаны отдельно, они измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование; см. кривую статической характеристики.
- RCM применяется на добровольной основе.
- Параметры ЭМС подтверждены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное оборудование должно проходить повторную проверку на соответствие требованиям ЭМС.
- Некоторые исполнения или заводские версии могут не иметь знака BIS.
- MOPP применимо только при входе 100–240 В переменного тока.
- При высоте более 2000 м температура окружающей среды должна быть снижена на 3,5 °C/1000 м для моделей без вентилятора и на 5 °C/1000 м для моделей с вентилятором.
MTBF
| Показатель |
Значение |
| MTBF |
1047,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 137,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
