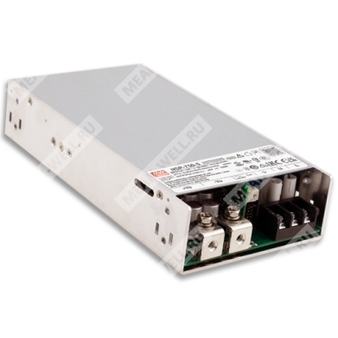

NSP-750-48 - встраиваемый AC/DC источник питания 750 Вт с выходом 48 В для промышленной, медицинской и силовой аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| NSP | Серия | NSP |
| 750 | Номинальная мощность | 750 Вт |
| 48 | Выходное напряжение | 48 В |
Назначение
NSP-750-48 представляет собой высоконадежный встраиваемый AC/DC источник питания закрытого исполнения с коррекцией коэффициента мощности, рассчитанный на применение в промышленной автоматике, телекоммуникационном оборудовании, медицинских системах, сетевом и измерительном оборудовании, а также в других областях силовой электроники.
Особенности
- Широкий диапазон входного напряжения: 85 ~ 305 В AC с работой от 120 ~ 431 В DC.
- Высокий КПД, типовое значение до 95%.
- Пониженное потребление без нагрузки.
- Пиковая мощность до 200% от номинала для моделей 12 ~ 60 В.
- Рабочий температурный диапазон от -40 до +85 °C с дерейтингом выше +60 °C.
- Очень низкий ток утечки, подходит для BF-применений.
- Встроенные функции дистанционного включения/выключения, дистанционного контроля и сигнала DC OK.
- Встроенное принудительное воздушное охлаждение вентилятором постоянного тока.
- Полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Соответствие ряду международных стандартов безопасности и ЭМС.
Области применения
- Промышленная автоматизация и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания по технологии PoE.
- Домовая автоматизация.
- Медицинские устройства.
- Зарядные системы.
Описание
NSP-750-48 — это 750-ваттный AC/DC источник питания серии NSP-750 с функцией активной коррекции коэффициента мощности. Модель ориентирована на эксплуатацию в составе промышленной и медицинской аппаратуры, где требуются высокая надежность, компактное исполнение, широкий диапазон сетевого питания и повышенная энергоэффективность.
Конструкция обеспечивает компактные габариты 199 × 105 × 41 мм, что упрощает интеграцию в ограниченные по объему системы. Источник рассчитан на универсальное входное питание 85 ~ 305 В AC, что делает его применимым в глобальных сетях энергоснабжения. Для снижения энергопотребления реализован низкий уровень холостого хода и высокоэффективная схема преобразования с КПД до 95%.
Выход 48 В относится к группе моделей с пиковым током 15,7 А и пиковой мощностью 1500 Вт в течение 5 секунд. Для данных моделей предусмотрен встроенный режим ограничения тока, при котором источник способен кратковременно отдавать повышенную мощность при допустимом среднем режиме работы. Реализованы функции удаленного управления, удаленного измерения напряжения на нагрузке и индикации состояния выхода через сигнал DC OK.
Источник имеет внутреннее конформное покрытие печатной платы, что повышает стойкость к внешним воздействиям. Наличие защиты от короткого замыкания, перегрузки, перенапряжения и перегрева повышает эксплуатационную надежность в промышленных системах.
Параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 15,7 А |
| Диапазон тока | 0 ~ 15,7 А |
| Номинальная мощность | 753,6 Вт |
| Пиковый ток 5 с | 31,3 А |
| Пиковая мощность 5 с | 1500 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулировка выходного напряжения | 44 ~ 57 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 900 мс, 80 мс / 277 В AC |
| Время удержания | 16 мс при полной нагрузке |
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 305 В AC / 120 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF>0,98 / 115 В AC; PF>0,93 / 230 В AC; PF>0,9 / 277 В AC при полной нагрузке |
| КПД, тип. | 95% |
| Входной ток, тип. | 3,2 А / 277 В AC |
| Пусковой ток, тип. | Холодный старт 50 А / 277 В AC |
| Потребление без нагрузки | 1 Вт / 277 В AC |
| Потребление при удаленном включении | 5 Вт / 277 В AC |
| Ток утечки | Ток утечки на землю <350 мкА (действующее значение) при 277 В AC, ток прикосновения <100 мкА (действующее значение) при 277 В AC |
| Параметр | Значение |
| Рабочая температура | -40 ~ +85 °C (с учетом дерейтинг-кривой) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0 ~ 60 °C) |
| Высота эксплуатации | До 5000 м |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Параметр | Значение |
| Защита от перенапряжения | 58 ~ 70 В |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от короткого замыкания | Для 12 ~ 60 В: режим постоянного ограничения тока более 5 секунд с последующим отключением выхода; восстановление после повторной подачи AC либо автоматическое восстановление в режиме hiccup, в зависимости от сопротивления проводов нагрузки |
| Защита от перегрузки | Для 12 ~ 60 В: обычно работа в диапазоне 105 ~ 200% номинальной выходной мощности более 5 секунд с последующим ограничением тока без отключения при Vout>30%; при Vout<30% — отключение выхода и восстановление при повторной подаче AC |
| Параметр | Значение |
| Дистанционное управление | Выключение: разомкнуто между RC+ (pin 11) и 5V-AUX (pin 13) на CN1; включение: замкнуто между RC+ (pin 11) и 5V-AUX (pin 13) на CN1 |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал DC OK | Сигнал с открытым коллектором через фототранзистор; допустимая нагрузка до 15 В DC / 10 мА, резистивная |
| Вспомогательное питание 5V-AUX | 4,25 ~ 5,75 В DC, 0,2 А |
| Вспомогательное питание 12V-AUX | 10,2 ~ 13,8 В DC, 0,8 А |
| Назначение вспомогательных выходов | Не управляются функцией дистанционного включения/выключения |
| Коэффициент точности вспомогательных выходов | От -15% до +15% при основном выходе 20% от номинального тока |
| Охлаждение | Принудительное воздушное, встроенный вентилятор постоянного тока, уровень шума 45 дБ, управление включением/выключением вентилятора |
| Параметр | Значение |
| Изоляция | Первичная цепь - вторичная: 2xMOPP; первичная - PE: 1xMOPP; вторичная - PE: 1xMOPP |
| Испытательное напряжение | Вход - выход: 4,2 кВ AC; вход - FG: 2,1 кВ AC; выход - FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход - выход, вход - FG, выход - FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | III |
| Безопасное сверхнизкое напряжение | IEC/EN 61558-2-16: SELV, 5 ~ 36 В; IEC/EN 60335-1: SELV, 5 ~ 36 В; IEC/EN/UL 62368-1: SELV/ES1, 5 ~ 36 В |
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC61010-1/-2-201, IEC60601-1, IEC62477-1; BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN61010-1/-2-201, BS EN/EN60601-1 (3.2 Version), BS EN/EN62477-1; UL62368-1, ANSI/AAMI ES60601-1 (3.2 Version), UL61010-1/-2-201; GB4943.1; CNS15598-1; TP TC 004; KC62368-1; BIS IS 13252 (Part 1) |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), CNS 15936, GB/T 9254.1, KS C 9832; BS EN/EN55014-1 (CISPR14-1); BS EN/EN55011 (CISPR11) Class B; гармонические составляющие — BS EN/EN61000-3-2 (IEC61000-3-2), GB 17625.1 Class A; фликер — BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD — уровень 4, 15 кВ воздух, 8 кВ контакт; EFT/Burst — уровень 3, 2 кВ; Surge — уровень 4, 2 кВ линия-линия, 4 кВ линия-земля; Conducted — уровень 3, 10 В; Magnetic Field — уровень 4, 30 А/м; Voltage Dips and Interruptions — >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов; Radiated — уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц), таблица 9: 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| MTBF | 1047,1 тыс. часов минимум, Telcordia SR-332 (Bellcore); 137,4 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 105 × 41 мм |
| Масса и упаковка | 1,23 кг; 9 шт. / 12,1 кг / 0,63 CUFT |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Следует обращаться к графику статической характеристики.
- Маркировка RCM применяется на добровольной основе; оборудование соответствует соответствующим стандартам IEC или AS/NZS.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное изделие. Испытания ЭМС выполняются на металлической плите 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Некоторые заводы или модели могут не иметь логотип BIS; требуется уточнение у отдела продаж MEAN WELL.
- 2 x MOPP применимо только для входа 100 ~ 240 В AC.
- Для высоты более 2000 м для безвентиляторных моделей применяется температурный дерейтинг 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м.
