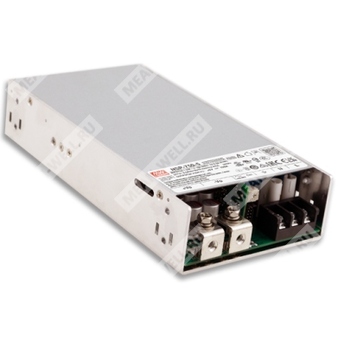

NSP-750-5 - сетевой AC/DC источник питания 5 В для промышленной, медицинской и электронной аппаратуры.
Расшифровка партномера
| Партномер |
Расшифровка |
| NSP |
Серия NSP, закрытое исполнение источника питания |
| 750 |
Номинальная мощность серии: 750 Вт |
| 5 |
Выходное напряжение: 5 В |
Описание
NSP-750-5 представляет собой высоконадежный AC/DC источник питания закрытого исполнения мощностью 750 Вт с функцией коррекции коэффициента мощности. Изделие предназначено для применения в нескольких отраслях промышленности и рассчитано на работу от универсальной сети переменного и постоянного тока с широким входным диапазоном. Модель обеспечивает стабилизированное выходное напряжение 5 В, высокую энергетическую эффективность, малое потребление на холостом ходу, встроенные средства дистанционного управления и контроля, а также полный набор защитных функций.
Для модели 5 В характерен высокий допустимый выходной ток и работа в режиме ограничения тока при перегрузке и коротком замыкании. Источник оснащен принудительным охлаждением встроенным вентилятором постоянного тока, поддерживает удаленное включение/выключение, дистанционное измерение падения напряжения на проводах нагрузки и формирование сигнала DC OK.
Назначение
- Промышленная автоматизация и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматизация
- Медицинские устройства
- Зарядные приложения
Особенности
- Вход 85–305 В переменного тока с коррекцией коэффициента мощности; доступна работа от 277 В переменного тока
- Низкое потребление без нагрузки: менее 0,75 Вт при 115 В и 230 В; 1 Вт при 277 В
- Глобальные сертификаты для применения в нескольких отраслях
- 200% пиковая мощность для моделей 12–60 В; для 5 В модели в таблице указана номинальная мощность 500 Вт и пиковая мощность отсутствует
- КПД до 90% для модели 5 В
- Диапазон рабочей температуры от -40 до +85 °C, с дерейтингом выше +60 °C
- Экстремально низкий ток утечки менее 350 мкА, подходит для BF-медицинских применений
- Встроенное ограничение тока
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Принудительное охлаждение встроенным вентилятором с уровнем шума менее 45 дБ
- Дистанционное управление ON/OFF, дистанционное измерение и сигнал DC OK
- Категория перенапряжения III
- Рабочая высота до 5000 м
- Покрытие печатной платы conformal coating
- Соответствие ряду стандартов безопасности, включая 62368-1, 60601-1, 61558-1, 60335-1, 62477-1 и 61010-1
Таблица расшифровки параметров для NSP-750-5
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный выходной ток |
100 А |
| Диапазон выходного тока |
0–100 А |
| Номинальная мощность |
500 Вт |
| Диапазон регулировки выходного напряжения |
4,7–5,5 В |
| Пульсации и шум |
200 мВ п-п |
| Допуск по выходному напряжению |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, нарастания |
1500 мс, 80 мс при 115 В; 1000 мс, 80 мс при 230 В; 900 мс, 80 мс при 277 В |
| Время удержания |
16 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–305 В AC, 120–431 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
Более 0,98 при 115 В; более 0,93 при 230 В; более 0,9 при 277 В, при полной нагрузке |
| КПД |
90% |
| Потребляемый ток |
8,2 А при 115 В; 3,9 А при 230 В; 3,2 А при 277 В |
| Пусковой ток |
20 А при 115 В; 40 А при 230 В; 50 А при 277 В, холодный старт |
| Потребление без нагрузки |
0,75 Вт при 115 В; 0,75 Вт при 230 В; 1 Вт при 277 В |
Выход
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный ток |
100 А |
| Диапазон тока |
0–100 А |
| Номинальная мощность |
500 Вт |
| Пульсации и шум |
200 мВ п-п |
| Диапазон подстройки напряжения |
4,7–5,5 В |
| Допуск по напряжению |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Сигнализация перегрузки |
105–150% от номинальной выходной мощности; более 5 секунд, далее режим hiccup; восстановление автоматическое после устранения причины |
| Короткое замыкание |
Ограничение постоянного тока более 5 секунд, далее режим hiccup; восстановление автоматическое после устранения причины |
| Перенапряжение |
5,8–7,5 В |
| Перегрев |
Выходное напряжение отключается, восстановление автоматическое после снижения температуры |
| Пиковая мощность |
Для модели 5 В в таблице спецификации указана только номинальная мощность 500 Вт |
Функции
| Параметр |
Значение |
| Вспомогательное питание |
5Vaux 0,2 А; допуск -15%...+15% при основной нагрузке 20% от номинала |
| Дистанционное управление |
Включение: замыкание между RC+ (pin 11) и 5V-AUX (pin 13) на CN1; выключение: размыкание между RC+ и 5V-AUX |
| Дистанционное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал DC OK |
Фототранзисторный выход; максимальная нагрузка 15 В DC / 10 мА, резистивная |
| Скорость вентилятора |
Управление ON/OFF; FAN ON при RTH3 ≥ 50 °C ±10 °C; FAN OFF при RTH3 ≤ 40 °C ±10 °C |
| Уровень шума вентилятора |
45 дБ |
Среда эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40...+85 °C, см. кривую дерейтингa |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0...60 °C |
| Рабочая высота |
До 5000 м |
Защита и безопасность
| Параметр |
Значение |
| Международная изоляция |
Первичная цепь – вторичная: 2 x MOPP; первичная – PE: 1 x MOPP; вторичная – PE: 1 x MOPP |
| Категория перенапряжения |
III |
| SELV |
IEC/EN 61558-2-16, IEC/EN 60335-1, IEC/EN/UL 62368-1 для 5–36 В |
| Испытательное напряжение |
Вход–выход: 4,2 кВ AC; вход–PE: 2,1 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
Ток утечки на землю менее 350 мкА (rms) при 277 В AC; ток прикосновения менее 100 мкА (rms) при 277 В AC |
ЭМС
| Параметр |
Значение |
| Помехоэмиссия |
BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832; класс B |
| Проводимые помехи |
BS EN/EN55014-1, BS EN/EN55011; класс B |
| Излучаемые помехи |
BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832; класс B |
| Гармонические токи |
BS EN/EN61000-3-2; класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| ESD |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Быстрые переходные процессы |
Уровень 3, 2 кВ |
| Грозовые импульсы |
Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимые помехи по устойчивости |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Излучаемая устойчивость |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| SEMI F47 |
Испытано при 200 В AC |
Механические данные
| Параметр |
Значение |
| Габариты |
199 × 105 × 41 мм |
| Масса |
1,23 кг |
| Упаковка |
9 шт.; 12,1 кг; 0,63 CUFT |
| Исполнение |
Закрытый корпус |
| Охлаждение |
Принудительное, встроенный DC-вентилятор |
| Крепление |
M4, 4 точки крепления; по бокам предусмотрены отверстия M4 |
MTBF
| Показатель |
Значение |
| MTBF |
1047,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 137,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
| 1 |
Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного подключения конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 |
При низком входном напряжении может потребоваться дерейтинг. См. раздел статических характеристик. |
| 5 |
Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS, а также AS/NZS 3820, где это требуется. |
| 6 |
Источник питания рассматривается как компонент для установки в конечное оборудование; испытания ЭМС выполнялись при монтаже на металлической плите 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
| 7 |
Некоторые исполнения или партии могут не иметь знака BIS; при необходимости следует обращаться в отдел продаж MEAN WELL. |
| 8 |
MOPP применимо только при входном напряжении 100–240 В AC. |
| 9 |
Для высоты более 2000 м применяется температурный дерейтинг: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
