NSP-750-60
нет на складе

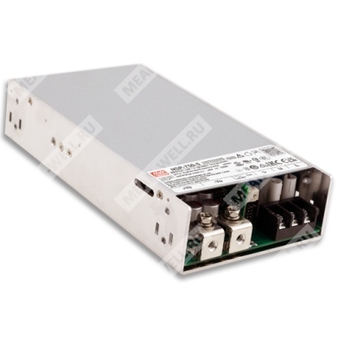

NSP-750-60 - источник питания переменного/постоянного тока мощностью 750 Вт для промышленных и ответственных применений.
Расшифровка партномера
| Позиция | Расшифровка |
| NSP | Серия источников питания NSP |
| 750 | Номинальная мощность 750 Вт |
| 60 | Выходное напряжение 60 В |
Назначение и особенности
Источники питания серии NSP-750 представляют собой высоконадежные AC/DC преобразователи в закрытом исполнении с коррекцией коэффициента мощности, предназначенные для применения в промышленной автоматизации, системах безопасности, телекоммуникационном оборудовании, медицинской технике и других ответственных областях.
Модель NSP-750-60 обеспечивает номинальное выходное напряжение 60 В, рассчитана на работу от широкого диапазона сетевого входа, поддерживает режим ограничения постоянного тока, имеет встроенные функции дистанционного включения/выключения, удаленной компенсации падения напряжения и сигнализации DC OK.
Изделие выполнено в компактном корпусе, оснащено принудительным воздушным охлаждением встроенным вентилятором постоянного тока, имеет внутреннее защитное покрытие печатной платы и набор встроенных защит от короткого замыкания, перегрузки, перенапряжения и перегрева.
Области применения
- Промышленная автоматизация и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные измерительные приборы и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Системы домашней автоматизации
- Медицинские устройства
- Зарядные системы
Основные особенности
- Широкий диапазон входного напряжения с коррекцией коэффициента мощности
- Низкое потребление на холостом ходу
- Высокий КПД
- Кратковременная пикова́я перегрузочная способность
- Работа в расширенном диапазоне температуры окружающей среды
- Соответствие требованиям по очень низкому току утечки и 2 x MOPP
- Встроенная функция ограничения постоянного тока
- Принудительное охлаждение встроенным вентилятором с контролем включения/выключения
- Встроенные сигналы дистанционного управления, дистанционного контроля и DC OK
- Категория перенапряжения III
- Покрытие печатной платы компаундом
Выходные параметры
| Параметр | Значение для NSP-750-60 |
| Выходное напряжение | 60 В |
| Номинальный ток | 12,6 А |
| Диапазон тока | 0 ~ 12,6 А |
| Номинальная мощность | 756 Вт |
| Пиковый ток 5 с | 25 А |
| Пиковая мощность 5 с | 1500 Вт |
| Диапазон регулировки напряжения | 54 ~ 72 В |
| Допуск по напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 300 мВп-п |
| Время установки и нарастания | 900 мс, 80 мс при 277 В переменного тока |
| Время удержания | 16 мс при полной нагрузке |
| Ограничение перегрузки | При нагрузке 105%~150% от номинальной мощности более 5 с: hiccup-режим с автоматическим восстановлением; при Vout < 30% — отключение и восстановление после повторного включения питания переменного тока |
| Защита от короткого замыкания | Ограничение постоянного тока более 5 с, затем hiccup-режим с автоматическим восстановлением; при Vout < 30% — отключение с восстановлением после повторного включения питания переменного тока |
| Защита от перенапряжения | 73 ~ 86 В |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Входные параметры
| Параметр | Значение для NSP-750-60 |
| Диапазон входного напряжения | 85 ~ 305 В переменного тока, 120 ~ 431 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,98 при 115 В; более 0,93 при 230 В; более 0,9 при 277 В при полной нагрузке |
| КПД | 95% |
| Потребляемый ток | 3,2 А при 277 В переменного тока |
| Пусковой ток | 50 А при холодном запуске и 277 В переменного тока |
| Ток утечки | Ток утечки на землю <350 мкА действующего значения при 277 В переменного тока; ток прикосновения <100 мкА действующего значения при 277 В переменного тока |
| Потребление без нагрузки | 1 Вт при 277 В переменного тока |
| Потребление при удаленном выключении | 5 Вт при 277 В переменного тока |
Функциональные параметры
| Параметр | Значение |
| Удаленное включение/выключение | Замыкание между RC+ и 5V-AUX на CN1 — включение; размыкание — выключение |
| Удаленное считывание | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал DC OK | Выход на фототранзисторе, допустимая нагрузка до 15 В постоянного тока / 10 мА, резистивная нагрузка |
| Вспомогательный источник 5 В | 4,25 ~ 5,75 В постоянного тока, до 0,2 А, относительно G-AUX |
| Вспомогательный источник 12 В | 10,2 ~ 13,8 В постоянного тока, до 0,8 А, относительно G-AUX |
| Управление вентилятором | Включение вентилятора при RTH3 ≥ 50℃ ± 10℃, выключение при RTH3 ≤ 40℃ ± 10℃ |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Норматив / уровень |
| Эмиссия по кондуктивным помехам | Класс B |
| Эмиссия по излучаемым помехам | Класс B |
| Гармонические составляющие тока | Класс A |
| Фликер напряжения | Соответствует BS EN/EN61000-3-3 |
| ЭСР | Уровень 4, 15 кВ воздух, 8 кВ контакт |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
| Излучаемая помехоустойчивость | Уровень 3, 10 В/м в диапазоне 80 МГц ~ 2,7 ГГц; таблица 9, 9 ~ 28 В/м в диапазоне 385 МГц ~ 5,78 ГГц |
| Испытание SEMI F47 | Проведено при 200 В переменного тока |
Изоляция и безопасность
| Параметр | Значение |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — корпус: 1 x MOPP; вторичная цепь — корпус: 1 x MOPP |
| Категория перенапряжения | III |
| Безопасное сверхнизкое напряжение | Соответствие для уровней SELV / ES1 в диапазоне 5 ~ 36 В |
| Испытательное напряжение | Вход-выход: 4,2 кВ переменного тока; вход-корпус: 2,1 кВ переменного тока; выход-корпус: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25℃ / 70% RH |
| Ток утечки | <350 мкА |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +85℃, при температуре выше +60℃ требуется снижение нагрузки |
| Рабочая влажность | 20 ~ 90% RH без конденсации |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH без конденсации |
| Температурный коэффициент | ±0,05%/℃ в диапазоне 0 ~ 60℃ |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Надежность, размеры и упаковка
| Параметр | Значение для NSP-750-60 |
| MTBF | 1047,1 тыс. ч минимум, Telcordia SR-332; 137,4 тыс. ч минимум, MIL-HDBK-217F (25℃) |
| Габаритные размеры | 199 × 105 × 41 мм |
| Масса | 1,23 кг |
| Упаковка | 9 шт. / 12,1 кг / 0,63 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности; см. раздел статических характеристик.
- Маркировка RCM применяется на добровольной основе; изделие соответствует применимым стандартам IEC или AS/NZS, а также AS/NZS 3820, где это применимо.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; испытания ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Некоторые заводские исполнения или модификации могут не иметь логотип BIS.
- Изоляция 2 x MOPP применима только для входного напряжения 100 ~ 240 В переменного тока.
- Снижение допустимой температуры на высоте выше 2000 м: 3,5℃ на 1000 м для моделей без вентилятора и 5℃ на 1000 м для моделей с вентилятором.
Сведения о подключении
Входные клеммы: AC/L или DC input +Vin, AC/N или DC input -Vin, FG. Допустимый монтажный момент для входных клемм: 8 ~ 10 кгс·см.
Выходные клеммы: +Vo, -Vo. Допустимый монтажный момент: 10 ~ 12 кгс·см.
Разъем управления: CN1, HRS DF11-14DP-2DS или эквивалент.
Матычный разъем: HRS DF11-14DS или эквивалент; контакты HRS DF11-**SC или эквивалент.
