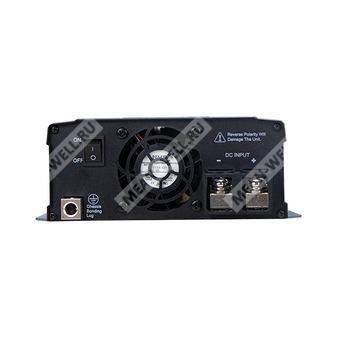

NTS-1200-212EU - автономный DC/AC инвертор с истинной синусоидой для преобразования 12 В постоянного напряжения аккумулятора в регулируемое сетевое переменное напряжение 200–240 В.
Назначение
NTS-1200-212EU — высоконадежный автономный инвертор серии NTS-1200 мощностью 1200 Вт, предназначенный для питания нагрузок переменного тока от аккумуляторных систем постоянного тока. Устройство формирует синусоидальное выходное напряжение с низким коэффициентом гармонических искажений, поддерживает выбор выходного напряжения и частоты через DIP-переключатели, дистанционное включение/выключение, режим энергосбережения и интерфейс RS-232 для мониторинга.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTS |
Серия автономных инверторов DC/AC с истинной синусоидой |
| 1200 |
Номинальная выходная мощность 1200 Вт |
| 2 |
Выходная группа переменного напряжения 200/220/230/240 В AC |
| 12 |
Номинальное входное напряжение 12 В DC |
| EU |
Европейский тип выходной розетки |
Особенности
- Выходное напряжение с истинной синусоидой, коэффициент гармонических искажений менее 3%.
- Пиковая мощность до 2000 Вт.
- Охлаждающий вентилятор с температурным управлением.
- Выбор выходного напряжения и частоты переменного тока DIP-переключателями.
- Потребление без нагрузки в режиме энергосбережения менее 1,5 Вт.
- Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защиты по входу: от переполюсовки, пониженного напряжения с сигнализацией, отключения по пониженному напряжению, повышенного напряжения.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от переразряда за счет отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешних пультов дистанционного управления IRC1, IRC2, IRC3.
- Поддержка связи RS-232 через кабель RJ11-RS232.
- Конформное защитное покрытие.
Описание
NTS-1200 представляет собой автономный инвертор DC/AC мощностью 1200 Вт с высокой эксплуатационной надежностью и синусоидальной формой выходного напряжения. Ключевые особенности включают цифровую архитектуру с управлением от микроконтроллера, упрощенную схему управления с быстрым откликом на изменения условий эксплуатации, малошумящий вентилятор высокого качества, пиковую мощность 2000 Вт, регулируемые выходное напряжение и частоту переменного тока, широкий температурный диапазон работы от минус 25 до плюс 70 °C и полный набор защитных функций.
Совместно с аккумуляторной батареей инвертор подходит для применения в жилых и коммерческих системах, на морских объектах, в автомобильной технике, на строительных площадках и в удаленных районах без доступа к централизованной электросети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, ПК и ноутбуков, освещения, индукционных плит, кондиционеров, электромеханического инструмента, средств связи, распределительных шкафов, туристического оборудования, морских AC-систем и промышленного оборудования.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Портативное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Общие параметры модели NTS-1200-212EU
| Параметр |
Значение |
| Модель |
NTS-1200-212EU |
| Серия |
NTS-1200 |
| Тип устройства |
Автономный инвертор DC/AC |
| Форма выходного напряжения |
Истинная синусоида |
| Тип выходной розетки |
Европейская |
| Тип аккумуляторов |
Свинцово-кислотные или литий-ионные |
Выход переменного тока
| Параметр |
Значение |
| Номинальная непрерывная мощность |
1200 Вт |
| Повышенная мощность на 3 минуты |
1380 Вт |
| Пиковая мощность на 10 секунд |
1800 Вт |
| Импульсная мощность на 30 периодов |
2000 Вт |
| Выходное напряжение по умолчанию |
230 В AC |
| Выбираемое выходное напряжение |
200 / 220 / 230 / 240 В AC |
| Выходная частота по умолчанию |
50 ±0,1 Гц |
| Выбираемая частота |
50 / 60 Гц |
| Коэффициент гармонических искажений |
<3% |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
Вход постоянного тока
| Параметр |
Значение |
| Номинальное входное напряжение |
12 В DC |
| Диапазон входного напряжения |
10 ~ 16,5 В DC |
| Потребляемый ток при номинальной нагрузке, типовое значение |
120 А |
| КПД, типовое значение |
89% |
| Потребление без нагрузки в режиме без энергосбережения, типовое значение |
15 Вт |
| Потребление без нагрузки в режиме энергосбережения, типовое значение |
1,2 Вт |
| Ток потребления в выключенном состоянии |
≤1 мА |
| Внутренний предохранитель |
40 А × 4 |
Пороги контроля входного напряжения
| Параметр |
Значение |
| Сигнализация по низкому входному напряжению |
11 ±0,3 В DC |
| Отключение по низкому входному напряжению |
10 ±0,3 В DC |
| Повторный запуск после низкого входного напряжения |
12,5 ±0,3 В DC |
| Сигнализация по высокому входному напряжению |
15,5 ±0,3 В DC |
| Отключение по высокому входному напряжению |
16,5 ±0,3 В DC |
| Повторный запуск после высокого входного напряжения |
15 ±0,3 В DC |
Защиты
| Вид защиты |
Исполнение |
| Переполюсовка аккумулятора |
Срабатывание путем перегорания внутреннего предохранителя |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка |
105~115% нагрузки в течение 180 с; 115~150% нагрузки в течение 10 с |
| Реакция на перегрузку |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функции управления и интерфейсы
| Параметр |
Значение |
| Дистанционное включение/выключение |
Через фронтальный разъем сухого контакта; разомкнуто — нормальная работа, замкнуто — удаленное выключение |
| Аксессуары дистанционного управления |
IRC1, IRC2, IRC3 |
| Интерфейс связи |
RS-232 через разъем типа RJ11 |
| Кабель связи |
RJ11-RS232, заказывается отдельно |
Настройка DIP-переключателями
| Переключатель |
Функция |
| SW1, SW2 |
Выбор выходного напряжения: 200 / 220 / 230 / 240 В AC |
| SW3 |
ON — 50 Гц, OFF — 60 Гц |
| SW4 |
ON — режим энергосбережения, OFF — обычный режим |
Светодиодная индикация
| Индикатор |
Состояние |
| Статус, зеленый |
Проверка системы / инвертор исправен |
| Статус, оранжевый |
Удаленное выключение / режим энергосбережения |
| Статус, красный |
Аварийное состояние |
Индикация входного напряжения и нагрузки
| Параметр |
Зеленый |
Оранжевый |
Красный |
| Входное напряжение |
12,5~15,5 В DC |
11~12,5 В DC |
<11 В DC или >15,5 В DC |
| Нагрузка |
<40% |
40~80% |
>80% |
Аварийная индикация
| Индицируемое состояние |
Соответствующая авария |
| Красный индикатор состояния, мигающий индикатор нагрузки |
Перегрузка по выходу или короткое замыкание на выходе AC |
| Красный индикатор состояния, мигающий индикатор входного напряжения |
Аномальное входное напряжение DC |
| Красный индикатор состояния, мигающие индикаторы входного напряжения и нагрузки |
Перегрев или блокировка вентилятора |
| Мигающий индикатор состояния |
Неисправность инвертора |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70 °C |
| Рабочая влажность |
20% ~ 90% относительной влажности, без конденсации |
| Температура хранения |
от -30 до +70 °C |
| Влажность при хранении |
10% ~ 95% относительной влажности, без конденсации |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, Dekra BS EN/EN62368-1, E13, EAC TP TC 004; конструкция соответствует AS/NZS 62368.1 |
| Электрическая прочность изоляции, вход DC — выход AC |
3,0 кВ AC |
| Электрическая прочность изоляции, выход AC — защитное заземление |
1,5 кВ AC |
| Эмиссия излучаемых помех |
BS EN/EN55032 (CISPR32), класс A |
| Помехоустойчивость |
BS EN/EN55024, BS EN/EN55035 |
| ЭСР |
BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному излучаемому полю |
BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к магнитному полю промышленной частоты |
BS EN/EN61000-4-8, уровень 1, 1 А/м |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
596,7 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 62,0 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
333 × 184 × 70 мм |
| Масса |
3,3 кг |
| Упаковка |
2 шт., 7,6 кг, 1,25 куб. фута |
Механическое исполнение и подключения
| Параметр |
Значение |
| Корпус |
Case No. 286A |
| Направление охлаждения |
Принудительное воздушное охлаждение, направление потока указано на корпусе |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
| Ответная часть разъема дистанционного управления |
Корпус JST XHP или эквивалент, контакт JST SXH-001T или эквивалент |
| Логика дистанционного управления |
Контакты 1 и 2 разомкнуты — нормальная работа; контакты 1 и 2 замкнуты — удаленное выключение |
| Разъем порта связи |
RJ11 |
Назначение контактов порта связи
| Сигнал |
Контакт RJ11 |
Контакт DB9 |
| Прием |
2 |
3 |
| Общий |
3 |
5 |
| Передача |
4 |
2 |
Дополнительные аксессуары
| Наименование |
Обозначение |
| Кабель связи RS-232 |
RJ11-RS232 |
| Пульт дистанционного управления |
IRC1 / IRC2 / IRC3 |
| Ручка для переноски |
Carry Handle |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измеряются при нагрузке 900 Вт, линейной нагрузке и входном напряжении 12,5 В / 25 В / 50 В DC в зависимости от исполнения.
- Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- Во внутренней схеме предусмотрен предварительный запуск; время установления режима составляет 8 с.
- Источник питания рассматривается как самостоятельный узел, однако в конечном изделии требуется повторное подтверждение соответствия всей системы требованиям по электромагнитной совместимости.
