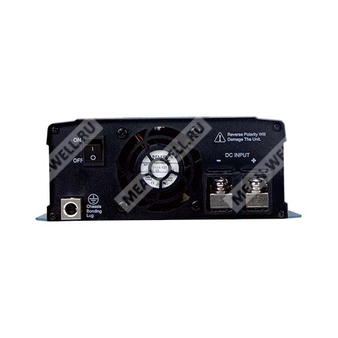

NTS-1200-224EU - автономный инвертор постоянного тока в переменный с выходом 1200 Вт, истинной синусоидой и европейской розеткой.
Назначение
NTS-1200-224EU — высоконадежный автономный DC-AC инвертор серии NTS-1200, предназначенный для преобразования напряжения аккумуляторной батареи 24 В постоянного тока в однофазное переменное напряжение с истинно синусоидальной формой сигнала. Исполнение ориентировано на выходную сторону 200/220/230/240 В AC и оснащено розеткой европейского типа. Устройство рассчитано на применение в автономных энергетических системах, транспортной технике, морских установках, удаленных объектах и системах резервного или распределенного электропитания.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NTS | Серия автономных инверторов DC-AC с истинной синусоидой |
| 1200 | Номинальная выходная мощность 1200 Вт |
| 2 | Группа выходного напряжения AC: 200 / 220 / 230 / 240 В |
| 24 | Номинальное входное напряжение DC: 24 В |
| EU | Европейский тип выходной розетки |
Описание
NTS-1200 представляет собой высоконадежный автономный инвертор мощностью 1200 Вт с истинно синусоидальным выходом. Ключевые особенности конструкции включают цифровую архитектуру с управлением на базе микроконтроллера, упрощенную схему управления с быстрым откликом на изменения условий эксплуатации, повышенную надежность, малошумящий вентилятор охлаждения, пиковую мощность до 2000 Вт, возможность выбора выходного напряжения и частоты, широкий диапазон рабочих температур и полный набор защитных функций.
При совместной работе с аккумуляторными батареями устройство пригодно для использования в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах без доступа к централизованной электрической сети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств для телефонов, ПК и ноутбуков, освещения, индукционных плит, кондиционеров, электромеханического инструмента, телекоммуникационного оборудования, шкафов распределения питания, туристического оборудования, морских AC-нагрузок и промышленного оборудования.
Особенности
- Истинно синусоидальное выходное напряжение, коэффициент гармонических искажений менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 2000 Вт.
- Вентилятор охлаждения с температурным управлением.
- Выбор выходного напряжения AC и частоты с помощью DIP-переключателей.
- Потребление без нагрузки в режиме энергосбережения менее 1,5 Вт.
- Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Дистанционное включение и отключение питания.
- Индикация состояния работы на передней панели.
- Защиты по входу: переполюсовка, предупреждение о пониженном входном напряжении, отключение по пониженному входному напряжению, защита от перенапряжения.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда посредством отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешних пультов дистанционного управления IRC1, IRC2, IRC3.
- Поддержка связи по RS-232.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морская техника.
- Автономные солнечные энергосистемы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Выход переменного тока
| Параметр | Значение для NTS-1200-224EU |
| Номинальная мощность | 1200 Вт |
| Повышенная мощность в течение 3 минут | 1380 Вт |
| Пиковая мощность в течение 10 секунд | 1800 Вт |
| Импульсная мощность в течение 30 периодов | 2000 Вт |
| Форма выходного напряжения | Истинная синусоида, THD < 3% |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбирается DIP-переключателями |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 / 60 Гц, выбирается DIP-переключателями |
| Заводская установка частоты | 50 ±0,1 Гц |
| Точность стабилизации выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Перегрузочная характеристика | 105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Тип выходной розетки | EU, европейская |
| Защитный автомат для исполнения GFCI | Не применяется |
| Защита GFCI | Нет |
Вход постоянного тока
| Параметр | Значение для NTS-1200-224EU |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 20...33 В DC |
| Потребляемый ток при номинальной нагрузке, типовое значение | 60 А |
| КПД, типовое значение | 92% |
| Внутренний предохранитель | 40 А × 2 |
| Ток потребления в выключенном состоянии | ≤ 1 мА |
| Поддерживаемые типы аккумуляторов | Свинцово-кислотные или литий-ионные |
Потребление без нагрузки
| Параметр | Значение для NTS-1200-224EU |
| Режим без энергосбережения | 15 Вт |
| Режим энергосбережения, типовое значение | 1,4 Вт |
| Режим энергосбережения | По умолчанию отключен; при включении и автоматическом обнаружении нагрузки AC не более 10 Вт устройство переходит в режим энергосбережения |
Пороги контроля входного напряжения
| Параметр | Значение для NTS-1200-224EU |
| Предупреждение о низком входном напряжении | 22 ±0,5 В DC |
| Отключение по низкому входному напряжению | 20 ±0,5 В DC |
| Восстановление после отключения по низкому входному напряжению | 25 ±0,5 В DC |
| Предупреждение о высоком входном напряжении | 31 ±0,5 В DC |
| Отключение по высокому входному напряжению | 33 ±0,5 В DC |
| Восстановление после отключения по высокому входному напряжению | 30 ±0,5 В DC |
Защиты
| Вид защиты | Реализация |
| Переполюсовка аккумулятора | Через срабатывание внутреннего предохранителя |
| Перегрев | Отключение выходного напряжения, восстановление повторным включением питания |
| Короткое замыкание на выходе | Отключение выходного напряжения, восстановление повторным включением питания |
| Перегрузка | Отключение выходного напряжения, восстановление повторным включением питания |
| Пониженное входное напряжение | Сигнализация и последующее отключение |
| Повышенное входное напряжение | Сигнализация и последующее отключение |
Функции управления и интерфейсы
| Параметр | Значение |
| Дистанционное управление включением и отключением | Через фронтальный разъем сухого контакта |
| Логика дистанционного управления | Разомкнуто: нормальная работа; замкнуто: дистанционное отключение |
| Поддерживаемые аксессуары дистанционного управления | IRC1, IRC2, IRC3 |
| Интерфейс связи | RS-232 через разъем RJ11 |
| Кабель связи | RJ11-RS232, заказывается отдельно |
Настройка DIP-переключателями
| Переключатель | Функция |
| SW1, SW2 | Выбор выходного напряжения: 200 / 220 / 230 / 240 В AC |
| SW3 | Выбор частоты: 50 Гц или 60 Гц |
| SW4 | Выбор режима энергосбережения: включен или выключен |
Светодиодная индикация
| Индикатор | Состояние |
| Зеленый, статус | Самотестирование системы / инвертор исправен |
| Оранжевый, статус | Дистанционное отключение / режим энергосбережения |
| Красный, статус | Аварийное состояние |
| Зеленый, вход DC | 25...31 В DC |
| Оранжевый, вход DC | 22...25 В DC |
| Красный, вход DC | <22 В DC или >31 В DC |
| Зеленый, нагрузка | <40% |
| Оранжевый, нагрузка | 40...80% |
| Красный, нагрузка | >80% |
Аварийная индикация
| Комбинация индикации | Состояние |
| Статус красный, нагрузка мигает красным | Перегрузка выхода или короткое замыкание на выходе AC |
| Статус красный, вход DC мигает красным | Аномальное входное напряжение DC |
| Статус красный, вход DC мигает красным, нагрузка мигает красным | Перегрев или блокировка вентилятора |
| Статус мигает красным | Неисправность инвертора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От -25 до +70 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | От -30 до +70 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Снижение мощности
| Условие | Характеристика |
| По температуре окружающей среды | 100% нагрузки до 35 °C; далее снижение мощности; около 50% при 60 °C; около 40% при 70 °C |
| По входному напряжению для 24 В исполнения | Полная мощность доступна при входном напряжении примерно от 21 до 33 В DC; при 20 В DC допустимая нагрузка снижается |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, Dekra BS EN/EN62368-1, E13, EAC TP TC 004; конструкция соответствует AS/NZS 62368.1 |
| Испытательное напряжение между входом DC и выходом AC | 3,0 кВ AC |
| Испытательное напряжение между выходом AC и FG | 1,5 кВ AC |
| Эмиссия помех | BS EN/EN55032 (CISPR32), класс A, для моделей 212/224/248, кроме Type-UN |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контакт |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 2: 3 В/м |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8, уровень 1: 1 А/м |
| Стандарты иммунитета | BS EN/EN55024, BS EN/EN55035 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 596,7 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 62,0 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 333 × 184 × 70 мм |
| Масса | 3,3 кг |
| Упаковка | 2 шт. / 7,6 кг / 1,25 куб. фута |
Механическое исполнение и подключения
| Параметр | Значение |
| Тип корпуса | Case No. 286A |
| Направление охлаждения | Принудительное, воздушный поток через вентилятор |
| Разъем дистанционного управления | JST B-XH или эквивалент |
| Ответная часть разъема дистанционного управления | JST XHP или эквивалент |
| Контакты разъема дистанционного управления | JST SXH-001T или эквивалент |
| Логика разъема дистанционного управления | Контакты 1 и 2 разомкнуты: нормальная работа; контакты 1 и 2 замкнуты: дистанционное отключение |
| Разъем удаленного порта связи | RJ11 |
| Назначение RJ11 | Rx: контакт 2; GND: контакт 3; Tx: контакт 4 |
| Соответствие DB9 | Rx: контакт 3; GND: контакт 5; Tx: контакт 2 |
Дополнительные принадлежности
| Наименование | Обозначение для заказа | Количество |
| Кабель связи RJ11-RS232 | RJ11-RS232 | 1 |
| Ручка для переноски | Carry Handle | 1 |
| Опорная прокладка | Foot pad | 4 |
| Винт | M4 | 2 |
Примечания
- КПД, стабилизация выходного напряжения AC и коэффициент гармонических искажений проверяются при нагрузке 900 Вт, линейной нагрузке и входном напряжении 12,5/25/50 В DC в зависимости от исполнения.
- Все параметры, не указанные особо, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- Во внутренней схеме предусмотрен предварительный запуск; время установления составляет 8 с.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям по электромагнитной совместимости в составе всей системы.
