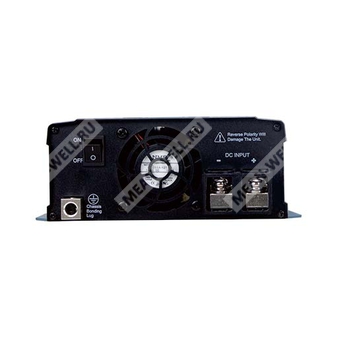

NTS-1200-248EU - автономный DC-AC инвертор с истинно синусоидальным выходом 240 В переменного тока для питания нагрузок от батареи 48 В.
Расшифровка партномера
| Элемент | Значение |
| NTS | Серия автономных DC-AC инверторов с истинно синусоидальным выходом |
| 1200 | Номинальная выходная мощность 1200 Вт |
| 2 | Группа выходного напряжения переменного тока 200/220/230/240 В AC, выбирается DIP-переключателями |
| 48 | Номинальное входное напряжение 48 В DC |
| EU | Европейский тип выходной розетки |
| NTS-1200-248EU | Инвертор серии NTS, 1200 Вт, вход 48 В DC, выход 200/220/230/240 В AC, розетка европейского типа |
Общее описание
NTS-1200-248EU представляет собой высоконадежный автономный инвертор постоянного напряжения в переменное напряжение мощностью 1200 Вт с истинно синусоидальной формой выходного сигнала. Устройство построено на цифровой архитектуре с управлением от микроконтроллера, имеет упрощенную схему управления с быстрым откликом на изменения условий эксплуатации и ориентировано на применение в автономных энергетических системах, транспортных и морских установках, телекоммуникационном оборудовании и удаленных объектах без доступа к централизованной сети.
Инвертор рассчитан на работу совместно со свинцово-кислотными и литий-ионными аккумуляторными батареями. Выход может использоваться для питания бытовой, промышленной и специальной нагрузки, включая вентиляторы, телевизоры, радиоаппаратуру, зарядные устройства телефонов, ПК и ноутбуки, освещение, индукционные плиты, кондиционеры, электромеханический инструмент, коммуникационное оборудование, распределительные шкафы, туристическое и морское оборудование.
Особенности
- Истинно синусоидальное выходное напряжение с коэффициентом нелинейных искажений менее 3%.
- Пиковая мощность до 2000 Вт.
- Охлаждение вентилятором с температурным управлением.
- Выбор выходного напряжения и частоты переменного тока DIP-переключателями.
- Режим энергосбережения.
- Малое собственное потребление в режиме энергосбережения.
- Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защита по входу: переполюсовка, предупреждение о пониженном напряжении, отключение при пониженном напряжении, защита от повышенного напряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда по низкому напряжению отключения.
- Поддержка выносных контроллеров IRC1, IRC2, IRC3.
- Поддержка связи RS-232.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Выход переменного тока
| Параметр | Значение |
| Модель | NTS-1200-248EU |
| Номинальная мощность | 1200 Вт, непрерывно |
| Повышенная мощность | 1380 Вт, 3 мин |
| Пиковая мощность | 1800 Вт, 10 с |
| Импульсная перегрузочная мощность | 2000 Вт, 30 периодов |
| Форма выходного напряжения | Истинная синусоида, КНИ менее 3% |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбор DIP-переключателями |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 / 60 Гц, выбор DIP-переключателями |
| Заводская установка частоты | 50 ±0,1 Гц |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Перегрузочная способность | 105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Тип защиты при перегрузке | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита по перегреву | Отключение выходного напряжения, восстановление после повторного включения питания |
| Тип выходной розетки | Европейская, тип EU |
Вход постоянного тока
| Параметр | Значение |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 40...66 В DC |
| Типовой входной ток | 30 А |
| Типовой КПД | 93% |
| Внутренний предохранитель | 25 А × 2 |
| Потребление без нагрузки, режим без энергосбережения | 25 Вт |
| Потребление без нагрузки, режим энергосбережения | 1,5 Вт |
| Ток потребления в выключенном состоянии | не более 1 мА |
| Поддерживаемые типы батарей | Свинцово-кислотные или литий-ионные |
Пороги контроля входного напряжения и защиты аккумулятора
| Параметр | Значение |
| Предупреждение о низком входном напряжении | 44 ±1 В DC |
| Отключение по низкому входному напряжению | 40 ±1 В DC |
| Повторный запуск после низкого входного напряжения | 50 ±1 В DC |
| Предупреждение о высоком входном напряжении | 62 ±1 В DC |
| Отключение по высокому входному напряжению | 66 ±1 В DC |
| Повторный запуск после высокого входного напряжения | 60 ±1 В DC |
| Защита от переполюсовки батареи | Срабатывание внутреннего предохранителя |
Функции управления и интерфейсы
| Параметр | Значение |
| Дистанционное управление | Дистанционное включение и выключение через сухой контакт на передней панели |
| Логика дистанционного управления | Разомкнуто: нормальная работа; замкнуто: дистанционное выключение |
| Разъем дистанционного управления | JST B-XH или эквивалент |
| Сопрягаемый корпус разъема | JST XHP или эквивалент |
| Контакт разъема | JST SXH-001T или эквивалент |
| Интерфейс связи | RS-232 через разъем RJ11 |
| Кабель связи | RJ11-RS232, заказывается отдельно |
| Назначение контактов порта RJ11 | Rx: контакт 2, GND: контакт 3, Tx: контакт 4 |
| Соответствие DB9 | Rx: контакт 3, GND: контакт 5, Tx: контакт 2 |
| Выносные контроллеры | IRC1, IRC2, IRC3, заказываются отдельно |
Настройка DIP-переключателями
| Переключатель | Функция |
| SW1, SW2 | Выбор выходного напряжения: 200 / 220 / 230 / 240 В AC |
| SW3 | ON: 50 Гц; OFF: 60 Гц |
| SW4 | ON: режим энергосбережения; OFF: обычный режим |
Индикация состояния
| Группа индикации | Состояние | Индикация |
| Состояние | Проверка системы / инвертор исправен | Зеленый |
| Состояние | Дистанционное выключение / режим энергосбережения | Оранжевый |
| Состояние | Аварийное состояние | Красный |
| Вход DC | 50...62 В DC | Зеленый |
| Вход DC | 44...50 В DC | Оранжевый |
| Вход DC | менее 44 В DC или более 62 В DC | Красный |
| Нагрузка | менее 40% | Зеленый |
| Нагрузка | 40...80% | Оранжевый |
| Нагрузка | более 80% | Красный |
Аварийная индикация
| Комбинация индикации | Смысл |
| Состояние красный, вход DC не светится, нагрузка мигает | Перегрузка по выходу или короткое замыкание на выходе AC |
| Состояние красный, вход DC мигает, нагрузка не светится | Аномальное входное напряжение DC |
| Состояние красный, вход DC мигает, нагрузка мигает | Перегрев или блокировка вентилятора |
| Состояние мигает, вход DC не светится, нагрузка не светится | Отказ инвертора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -30 до +70 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Снижение выходной мощности
| Условие | Характеристика |
| По температуре окружающей среды | 100% нагрузки до 35 °C, далее снижение; около 80% при 40 °C, около 50% при 60 °C, около 20% при 70 °C |
| По входному напряжению для 48 В версии | Полная нагрузка доступна в диапазоне примерно 42...66 В DC; при 40 В DC допустимая нагрузка снижена |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Электрическая прочность изоляции между входом DC и выходом AC | 3,0 кВ AC |
| Электрическая прочность изоляции между выходом AC и защитным заземлением | 1,5 кВ AC |
| Стандарты безопасности | CB IEC62368-1, Dekra BS EN/EN62368-1, E13, EAC TP TC 004; конструкция с учетом AS/NZS 62368.1 |
| Электромагнитная эмиссия | BS EN/EN55032 (CISPR32), класс A, для 212/224/248, кроме типа UN |
| Электромагнитная устойчивость | BS EN/EN55024, BS EN/EN55035 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер | BS EN/EN61000-3-3 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 333 × 184 × 70 мм |
| Масса | 3,3 кг |
| Исполнение корпуса | Case No. 286A |
| Охлаждение | Принудительное, направление потока воздуха указано на корпусе |
| Клемма заземления корпуса | Предусмотрена |
| Конформное покрытие | Да |
Надежность и упаковка
| Параметр | Значение |
| MTBF | 596,7 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 62,0 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка | 2 шт. в упаковке |
| Масса упаковки | 7,6 кг |
| Объем упаковки | 1,25 куб. фута |
Комплектуемые и опциональные принадлежности
| Наименование | Статус |
| Кабель связи RJ11-RS232 | Опция, заказывается отдельно |
| Пульт дистанционного контроля IRC1 | Опция, заказывается отдельно |
| Пульт дистанционного контроля IRC2 | Опция, заказывается отдельно |
| Пульт дистанционного контроля IRC3 | Опция, заказывается отдельно |
| Ручка для переноски | Опция, заказывается отдельно |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент нелинейных искажений измеряются при нагрузке 900 Вт, линейной нагрузке и входном напряжении 50 В DC.
- Все параметры, не оговоренные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- В устройстве реализована внутренняя схема предварительного пуска; время готовности составляет 8 с.
- Источник питания рассматривается как самостоятельный компонент, однако в конечном оборудовании требуется дополнительное подтверждение соответствия всей системы требованиям по электромагнитной совместимости.
