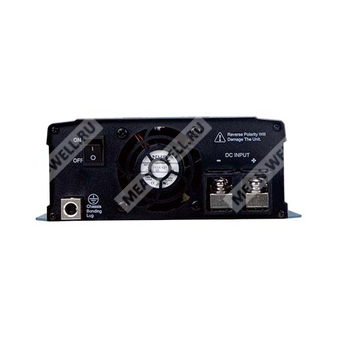

NTS-1700-212EU - автономный DC/AC инвертор с чистой синусоидой для преобразования 12 В постоянного тока в 230 В переменного тока.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTS |
Серия автономных DC/AC инверторов |
| 1700 |
Номинальная серия мощности 1700 Вт |
| 2 |
Выход переменного тока 200/220/230/240 В AC, выбирается DIP-переключателем |
| 12 |
Входное напряжение 12 В DC |
| EU |
Европейский тип выходной розетки |
Назначение
NTS-1700-212EU представляет собой высоконадежный автономный инвертор постоянного тока в переменный ток с истинно синусоидальным выходным напряжением. Устройство предназначено для питания однофазных нагрузок переменного тока от аккумуляторных систем 12 В в составе автономных энергетических установок, транспортных, морских, мобильных и удаленных объектов без доступа к централизованной электросети.
Описание
NTS-1700 — это инвертор DC/AC мощностью 1700 Вт с высокой надежностью для автономного применения. Ключевые особенности включают цифровую архитектуру с управлением на базе микроконтроллера, упрощенную схему управления с быстрым откликом на изменение внешних условий и повышенной надежностью, вентилятор высокого качества с низким акустическим шумом, пиковую мощность до 3400 Вт, регулируемые выходное напряжение и частоту переменного тока, широкий диапазон рабочих температур от -25 до +70°C и полный комплекс защитных функций.
При совместной работе с аккумуляторной батареей инвертор подходит для использования в жилых и коммерческих системах, на морских судах, в автомобильной технике, в шахтном и строительном оборудовании, а также в удаленных районах без доступа к коммунальной электросети. Выход инвертора может применяться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, ПК и ноутбуков, осветительного оборудования, индукционных плит, кондиционеров, электромеханического инструмента, средств связи, распределительных шкафов питания, кемпингового оборудования, морских AC-сетей и различного промышленного оборудования.
Особенности
- Истинно синусоидальное выходное напряжение, коэффициент гармонических искажений менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 3400 Вт.
- Охлаждающий вентилятор с температурным управлением.
- Выбор выходного напряжения и частоты DIP-переключателями.
- Потребление без нагрузки в режиме энергосбережения менее 1,5 Вт.
- Широкий диапазон рабочих температур от -25 до +70°C.
- Дистанционное включение и отключение питания.
- Светодиодная индикация состояния на передней панели.
- Защита по входу: от переполюсовки, понижения напряжения с предупреждением, отключения по низкому напряжению, перенапряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда за счет отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка выносного пульта управления IRC1, IRC2, IRC3.
- Поддержка связи RS-232 через разъем RJ11.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Параметры выходной цепи переменного тока
| Параметр |
Значение для NTS-1700-212EU |
| Номинальная непрерывная мощность |
1700 Вт |
| Перегрузочная мощность на 3 минуты |
2000 Вт |
| Пиковая мощность на 10 секунд |
2550 Вт |
| Пусковая мощность на 30 циклов |
3400 Вт |
| Выходное напряжение AC |
По умолчанию 230 В AC |
| Выбор выходного напряжения |
200 / 220 / 230 / 240 В AC, DIP-переключатель |
| Частота |
По умолчанию 50 ±0,1 Гц |
| Выбор частоты |
50/60 Гц, DIP-переключатель |
| Форма выходного напряжения |
Истинная синусоида, THD менее 3% |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Перегрузочная характеристика |
105…115% нагрузки в течение 180 с; 115…150% нагрузки в течение 10 с |
| Автомат защиты для исполнения с GFCI |
Не применяется |
| Защита GFCI |
Отсутствует |
| Тип выходной розетки |
EU |
Параметры входной цепи постоянного тока
| Параметр |
Значение для NTS-1700-212EU |
| Номинальное входное напряжение |
12 В DC |
| Диапазон входного напряжения |
10…16,5 В DC |
| Ток потребления по входу, тип. |
170 А |
| КПД, тип. |
89% |
| Внутренний предохранитель |
40 А x 6 |
| Ток потребления в выключенном состоянии |
≤1 мА |
| Типы аккумуляторов |
Свинцово-кислотные или литий-ионные |
Потребление без нагрузки
| Параметр |
Значение для NTS-1700-212EU |
| Потребление без нагрузки в режиме энергосбережения, тип. |
1,2 Вт |
| Условие режима энергосбережения |
По умолчанию отключен, для отдельных моделей ≤1,2…1,5 Вт; при автоматическом определении нагрузки AC ≤10 Вт устройство переходит в режим энергосбережения |
| Потребление без нагрузки вне режима энергосбережения, тип. |
29 Вт |
Пороги контроля и защиты по входу постоянного тока
| Параметр |
Значение для NTS-1700-212EU |
| Предупреждение о низком входном напряжении |
11 ±0,3 В DC |
| Отключение по низкому входному напряжению |
10 ±0,3 В DC |
| Восстановление после отключения по низкому напряжению |
12,5 ±0,3 В DC |
| Предупреждение о высоком входном напряжении |
15,5 ±0,3 В DC |
| Отключение по высокому входному напряжению |
16,5 ±0,3 В DC |
| Восстановление после отключения по высокому напряжению |
15 ±0,3 В DC |
| Защита от переполюсовки аккумулятора |
Срабатывание за счет перегорания внутреннего предохранителя |
Защиты по выходу
| Вид защиты |
Режим работы защиты |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функции управления и интерфейсы
| Параметр |
Значение |
| Дистанционное включение/выключение |
Через фронтальный сухой контакт реле; разомкнуто — нормальная работа, замкнуто — дистанционное отключение |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
| Сопрягаемый корпус разъема |
JST XHP или эквивалент |
| Контакт разъема |
JST SXH-001T или эквивалент |
| Логика дистанционного управления |
Контакты 1 и 2 разомкнуты — нормальная работа; контакты 1 и 2 замкнуты — выключение |
| Поддерживаемые выносные пульты |
IRC1, IRC2, IRC3, заказываются отдельно |
| Интерфейс связи |
RS-232 через разъем RJ11 |
| Кабель связи |
RJ11-RS232, заказывается отдельно |
Назначение DIP-переключателей
| Переключатель |
Функция |
| SW1, SW2 |
Выбор выходного напряжения: OFF/OFF = 100 или 200 В AC; OFF/ON = 110 или 220 В AC; ON/OFF = 115 или 230 В AC; ON/ON = 120 или 240 В AC |
| SW3 |
ON = 50 Гц; OFF = 60 Гц |
| SW4 |
ON = режим энергосбережения; OFF = обычный режим |
Светодиодная индикация
| Индикатор |
Состояние |
| Зеленый |
Проверка системы, инвертор исправен |
| Оранжевый |
Дистанционное отключение, режим энергосбережения |
| Красный |
Аварийное состояние |
Индикация входного напряжения и нагрузки
| Параметр |
Зеленый |
Оранжевый |
Красный |
| Входное напряжение DC для 12 В версии |
12,5…15,5 В DC |
11…12,5 В DC |
<11 В DC или >15,5 В DC |
| Нагрузка |
<40% |
40…80% |
>80% |
Индикация аварийных состояний
| Аварийное состояние |
Описание |
| Перегрузка выхода или короткое замыкание выхода AC |
Аварийная индикация по состоянию, входу DC и нагрузке в соответствии с таблицей индикации |
| Аномальное входное напряжение DC |
Аварийная индикация по состоянию, входу DC и нагрузке в соответствии с таблицей индикации |
| Перегрев или блокировка вентилятора |
Аварийная индикация по состоянию, входу DC и нагрузке в соответствии с таблицей индикации |
| Отказ инвертора |
Аварийная индикация по состоянию, входу DC и нагрузке в соответствии с таблицей индикации |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
От -25 до +70°C, согласно кривой снижения мощности |
| Рабочая влажность |
20…90% относительной влажности, без конденсации |
| Температура хранения |
От -30 до +70°C |
| Влажность при хранении |
10…95% относительной влажности, без конденсации |
| Вибрация |
10…500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Снижение мощности
| Условие |
Характеристика |
| По температуре окружающей среды |
100% нагрузки до 35°C, далее снижение; около 90% при 40°C, около 50% при 60°C, около 40% при 70°C |
| По входному напряжению для 12 В версии |
Номинальная нагрузка доступна в диапазоне 11…16,5 В DC; при 10 В DC допустимая нагрузка снижается примерно до 50% |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, Dekra BS EN/EN62368-1, UL458, E13, EAC TP TC 004, AS/NZS 62368.1 |
| Электрическая прочность изоляции |
Вход DC - выход AC: 3,0 кВ AC; выход AC - корпус FG: 1,5 кВ AC |
| ЭМС, излучение |
FCC для моделей 112, 124, 148, кроме типа UN; BS EN/EN55032 (CISPR32) для моделей 212, 224, 248, кроме типа UN; класс A |
| Гармонические токи |
BS EN/EN61000-3-2 |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
| ЭМС, устойчивость |
BS EN/EN55024, BS EN/EN55035 |
| Устойчивость к электростатическим разрядам |
BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контактном разряде |
| Устойчивость к излучаемому электромагнитному полю |
BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к магнитному полю промышленной частоты |
BS EN/EN61000-4-8, уровень 1, 1 А/м |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
400 x 184 x 70 мм |
| Масса |
4,63 кг |
| Исполнение корпуса |
Case No. 286B |
| Воздушный поток |
Принудительное охлаждение, направление указано на чертеже корпуса |
| Клемма защитного заземления |
Предусмотрена |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
2 шт. |
| Масса упаковки |
12 кг |
| Объем упаковки |
1,76 куб. фута |
Надежность
| Параметр |
Значение |
| MTBF |
475,5 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 46,2 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Дополнительные сведения по исполнению
| Параметр |
Значение для NTS-1700-212EU |
| Наличие на складе |
Указано как складское исполнение |
| Сертификация исполнения розетки EU |
CB, E13, Dekra, EAC, CE, UKCA |
Примечания
1. КПД, стабилизация выходного напряжения и коэффициент гармонических искажений проверяются при нагрузке 1350 Вт, линейной нагрузке и входном напряжении 12,5 В DC, 25 В DC или 50 В DC в зависимости от исполнения.
2. Потребление без нагрузки вне режима энергосбережения, типовое значение: для моделей 112/124/148 — 16 Вт, для моделей 212/224/248 — 29 Вт.
3. Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках.
4. Во внутренней схеме предусмотрена функция предварительного запуска; время установления режима составляет 8 с.
5. Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования требуется повторно подтвердить соответствие всей системы требованиям по ЭМС.
