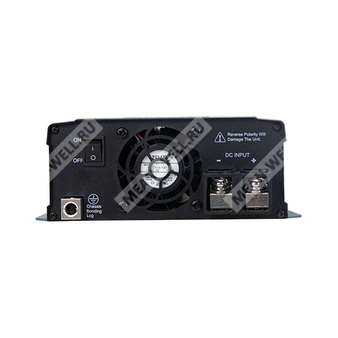

NTS-1700-224EU - автономный DC-AC инвертор с чистой синусоидой для преобразования напряжения аккумуляторной батареи 24 В в регулируемое сетевое AC-напряжение 200...240 В.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTS |
Серия автономных DC-AC инверторов с чистой синусоидой |
| 1700 |
Номинальная мощность серии 1700 Вт |
| 2 |
Выходное AC-напряжение диапазона 200/220/230/240 В |
| 24 |
Номинальное входное DC-напряжение 24 В |
| EU |
Исполнение с европейской выходной розеткой |
Общее назначение
NTS-1700-224EU представляет собой высоконадежный автономный инвертор напряжения постоянного тока в переменный ток с истинно синусоидальной формой выходного напряжения. Изделие предназначено для работы в составе автономных и резервных систем электропитания, в том числе с аккумуляторными батареями свинцово-кислотного и литий-ионного типов, и обеспечивает питание бытовой, промышленной, телекоммуникационной, транспортной и полевой нагрузки при отсутствии централизованной электросети.
Особенности
- Выходное напряжение с чистой синусоидой, коэффициент нелинейных искажений менее 3%.
- Высокая перегрузочная способность и пусковая мощность до 3400 Вт.
- Охлаждающий вентилятор с температурным управлением.
- Выбор выходного AC-напряжения и частоты посредством DIP-переключателей.
- Пониженное потребление без нагрузки в режиме энергосбережения.
- Широкий диапазон рабочей температуры от -25 до +70 °C.
- Дистанционное включение и выключение.
- Светодиодная индикация состояния на передней панели.
- Защиты по входу: от обратной полярности, понижения входного напряжения с сигнализацией, отключения по низкому входному напряжению, превышения входного напряжения.
- Защиты по выходу: от короткого замыкания, перегрузки, перегрева.
- Защита аккумулятора от глубокого разряда посредством отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешних пультов дистанционного управления IRC1, IRC2, IRC3.
- Поддержка связи по RS-232.
- Конформное защитное покрытие.
Описание
NTS-1700 является инвертором мощностью 1700 Вт для автономных систем электропитания. Устройство выполнено на цифровой платформе с микроконтроллерным управлением. Применение цифровой схемотехники и оптимизированных цепей управления обеспечивает быстрый отклик на изменение условий эксплуатации и повышение общей надежности. Конструкция включает малошумящий вентилятор охлаждения, поддержку высокой пиковой мощности, настройку выходного напряжения и частоты, широкий температурный диапазон эксплуатации и полный набор защитных функций.
В сочетании с аккумуляторными батареями инвертор пригоден для использования в жилых и коммерческих объектах, на морском транспорте, в автомобилях, на горнодобывающих и строительных площадках, а также в удаленных районах без доступа к централизованной сети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств, ПК и ноутбуков, осветительных приборов, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, распределительных шкафов, туристического оборудования, морских AC-сетей и промышленного оборудования.
Области применения
- Бытовая и офисная аппаратура.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Параметры выхода AC
| Параметр |
Значение для NTS-1700-224EU |
| Номинальная выходная мощность |
1700 Вт, непрерывно |
| Выходная мощность сверх номинала, 3 мин |
2000 Вт |
| Пиковая мощность, 10 с |
2550 Вт |
| Пусковая мощность, 30 циклов |
3400 Вт |
| Номинальное выходное напряжение по умолчанию |
230 В AC |
| Выбор выходного напряжения |
200 / 220 / 230 / 240 В AC, выбирается DIP-переключателями |
| Частота по умолчанию |
50 ±0,1 Гц |
| Выбор частоты |
50 / 60 Гц, выбирается DIP-переключателями |
| Форма выходного напряжения |
Чистая синусоида |
| Коэффициент нелинейных искажений |
менее 3% |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Исполнение выходной розетки |
EU |
Параметры входа DC
| Параметр |
Значение для NTS-1700-224EU |
| Номинальное входное напряжение |
24 В DC |
| Диапазон входного напряжения |
20...33 В DC |
| Потребляемый ток при номинальной нагрузке, типовое значение |
85 А |
| Потребление в режиме энергосбережения без нагрузки, типовое значение |
1,4 Вт |
| Порог перехода в режим энергосбережения |
автоматическое определение, при выходной AC-нагрузке не более 10 Вт |
| Потребление в выключенном состоянии |
не более 1 мА |
| КПД, типовое значение |
92% |
| Поддерживаемые типы батарей |
свинцово-кислотные или литий-ионные |
| Внутренний предохранитель |
40 А × 3 |
Пороги контроля входного напряжения DC
| Параметр |
Значение для NTS-1700-224EU |
| Сигнализация по низкому входному напряжению |
22 ±0,5 В DC |
| Отключение по низкому входному напряжению |
20 ±0,5 В DC |
| Повторный запуск после пониженного напряжения |
25 ±0,5 В DC |
| Сигнализация по высокому входному напряжению |
31 ±0,5 В DC |
| Отключение по высокому входному напряжению |
33 ±0,5 В DC |
| Повторный запуск после перенапряжения |
30 ±0,5 В DC |
Защиты
| Вид защиты |
Реализация |
| От перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
| От короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| От перегрузки |
105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с; затем отключение выходного напряжения, восстановление после повторного включения питания |
| От обратной полярности батареи |
Срабатывание внутреннего предохранителя |
| Защита GFCI |
Нет |
| Автоматический выключатель в выходной цепи |
Нет |
Функции управления и интерфейсы
| Параметр |
Значение |
| Дистанционное управление включением и выключением |
Через сухой контакт на передней панели; разомкнуто: нормальная работа, замкнуто: удаленное отключение |
| Поддерживаемые внешние пульты |
IRC1, IRC2, IRC3 |
| Интерфейс связи |
RS-232 через разъем типа RJ11 |
| Коммуникационный кабель |
RJ11-RS232, заказывается отдельно |
Настройка DIP-переключателями
| Переключатель |
Функция |
| SW1, SW2 |
Выбор выходного напряжения: 200 / 220 / 230 / 240 В AC |
| SW3 |
Выбор частоты: ON = 50 Гц, OFF = 60 Гц |
| SW4 |
Выбор режима: ON = режим энергосбережения, OFF = обычный режим |
Индикация состояния
| Индикатор |
Состояние |
| Зеленый |
Проверка системы / инвертор исправен |
| Оранжевый |
Удаленное отключение / режим энергосбережения |
| Красный |
Аварийное состояние |
Индикация по входному напряжению и нагрузке
| Контролируемый параметр |
Зеленый |
Оранжевый |
Красный |
| Входное напряжение для 24 В исполнения |
25...31 В DC |
22...25 В DC |
менее 22 В DC или более 31 В DC |
| Выходная нагрузка |
менее 40% |
40...80% |
более 80% |
Аварийная индикация
| Состояние |
Индикация |
| Перегрузка выхода или короткое замыкание на выходе |
Аварийная индикация по состоянию, входу DC и нагрузке |
| Аномальное входное DC-напряжение |
Аварийная индикация по состоянию и входу DC |
| Перегрев или блокировка вентилятора |
Аварийная индикация по состоянию, входу DC и нагрузке |
| Неисправность инвертора |
Аварийная индикация по состоянию |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70 °C, с учетом кривой снижения мощности |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -30 до +70 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Вибрация |
10...500 Гц, 3G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность, безопасность и ЭМС
| Параметр |
Значение |
| Электрическая прочность изоляции между входом DC и выходом AC |
3,0 кВ AC |
| Электрическая прочность изоляции между выходом AC и корпусом |
1,5 кВ AC |
| Стандарты безопасности |
CB IEC62368-1, Dekra BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Излучаемые помехи |
BS EN/EN55032 для моделей 212/224/248, кроме исполнения UN, класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
| Помехоустойчивость |
BS EN/EN55024, BS EN/EN55035 |
| Устойчивость к электростатическим разрядам |
BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контактный разряд |
| Устойчивость к излучаемому полю |
BS EN/EN61000-4-3, уровень 2: 3 В/м |
| Устойчивость к магнитному полю промышленной частоты |
BS EN/EN61000-4-8, уровень 1: 1 А/м |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
400 × 184 × 70 мм |
| Масса |
4,63 кг |
| Исполнение корпуса |
Case No. 286B |
| Сторона подключения входа DC |
Клеммы на торцевой панели |
| Сторона выхода AC |
Европейская розетка типа EU на торцевой панели |
| Разъем удаленного управления |
JST B-XH или эквивалент |
| Сопрягаемый корпус разъема удаленного управления |
JST XHP или эквивалент |
| Контакт разъема удаленного управления |
JST SXH-001T или эквивалент |
| Логика удаленного управления |
Контакты 1,2 разомкнуты: нормальная работа; контакты 1,2 замкнуты: удаленное отключение |
Распайка интерфейса RS-232
| Сигнал |
Контакт RJ11 |
Контакт DB9 |
| Rx |
2 |
3 |
| GND |
3 |
5 |
| Tx |
4 |
2 |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
2 шт. |
| Масса упаковки |
12 кг |
| Объем упаковки |
1,76 куб. фута |
MTBF
| Методика |
Значение |
| Telcordia TR/SR-332 (Bellcore) |
475,5 тыс. ч, минимум |
| MIL-HDBK-217F, 25 °C |
46,2 тыс. ч, минимум |
Дополнительные принадлежности
| Наименование |
Обозначение |
Примечание |
| Коммуникационный кабель |
RJ11-RS232 |
Заказывается отдельно |
| Ручка для переноски |
Carry Handle |
Заказывается отдельно |
| Пульты дистанционного управления |
IRC1, IRC2, IRC3 |
Заказываются отдельно |
Примечания
- КПД, стабилизация AC-напряжения и коэффициент нелинейных искажений измеряются при нагрузке 1350 Вт, линейной нагрузке и входном напряжении 12,5 / 25 / 50 В DC в зависимости от исполнения.
- Потребление без нагрузки в обычном режиме, типовое значение: для моделей 112/124/148 — 16 Вт; для моделей 212/224/248 — 29 Вт.
- Все параметры, не оговоренные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках.
- Во внутренней схеме реализован предварительный запуск; время установления режима составляет 8 с.
- Источник питания рассматривается как независимый узел, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям по электромагнитной совместимости. Для методики проведения испытаний по ЭМС следует руководствоваться рекомендациями производителя по испытаниям EMI для компонентных источников питания.
