NTS-1700-248EU - автономный инвертор постоянного тока в переменный с чистой синусоидой для питания нагрузок от аккумуляторной батареи 48 В.
Идентификация и назначение

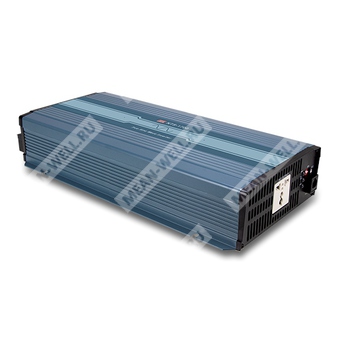

NTS-1700-248EU — высоконадежный автономный DC-AC инвертор серии NTS-1700 производства MEAN WELL. Устройство предназначено для преобразования постоянного напряжения 48 В от аккумуляторных систем в синусоидальное переменное напряжение 230 В для питания бытовых, промышленных, телекоммуникационных, транспортных и автономных нагрузок. Исполнение EU указывает на европейский тип выходной розетки.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NTS | Серия автономных инверторов DC-AC с чистой синусоидой |
| 1700 | Номинальная серия мощности 1700 Вт |
| 2 | Выходное напряжение AC диапазона 200/220/230/240 В |
| 48 | Номинальное входное напряжение 48 В DC |
| EU | Европейский тип выходной розетки |
Описание
NTS-1700 — это инвертор мощностью 1700 Вт для автономных систем электропитания с высокой эксплуатационной надежностью и выходом в виде чистой синусоиды. Ключевые особенности устройства включают цифровую архитектуру с управлением от микроконтроллера, упрощенную схему управления с быстрым откликом на изменения условий эксплуатации, повышенную надежность, малошумный вентилятор высокого качества, пиковую мощность до 3400 Вт, настраиваемые выходные напряжение и частоту AC, широкий диапазон рабочих температур от минус 25 до плюс 70 °C, а также полный набор защитных функций.
При совместной работе с аккумуляторными батареями инвертор пригоден для применения в жилых и коммерческих системах, на морских объектах, в автомобильной технике, на объектах добывающей промышленности, строительных площадках и в удаленных районах без доступа к централизованной сети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоустройств, зарядных устройств телефонов, ПК и ноутбуков, систем освещения, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, шкафов распределения питания, туристического оборудования, морских AC-сетей и производственного оборудования.
Особенности
- Выход с чистой синусоидой, коэффициент нелинейных искажений менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 3400 Вт.
- Вентилятор охлаждения с температурным управлением.
- Выбор выходного напряжения AC и частоты DIP-переключателями.
- Потребление без нагрузки в режиме энергосбережения менее 1,5 Вт.
- Широкий диапазон рабочей температуры от -25 до +70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защиты по входу: обратная полярность, сигнализация понижения входного напряжения, отключение при пониженном входном напряжении, отключение при перенапряжении.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда путем отключения при низком напряжении.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешнего пульта управления IRC1, IRC2, IRC3.
- Поддержка связи RS-232.
- Доступен опциональный переносной держатель.
- Защитное конформное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Параметры выхода AC
| Параметр | Значение для NTS-1700-248EU |
| Номинальная выходная мощность, непрерывно | 1700 Вт |
| Выходная мощность выше номинальной в течение 3 минут | 2000 Вт |
| Пиковая выходная мощность в течение 10 секунд | 2550 Вт |
| Импульсная мощность в течение 30 циклов | 3400 Вт |
| Выходное напряжение по умолчанию | 230 В AC |
| Выбираемое выходное напряжение | 200 / 220 / 230 / 240 В AC, выбор DIP-переключателями |
| Частота по умолчанию | 50 ±0,1 Гц |
| Выбираемая частота | 50 / 60 Гц, выбор DIP-переключателями |
| Форма выходного напряжения | Чистая синусоида |
| Коэффициент нелинейных искажений | Менее 3% |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Защита от перегрузки | 105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с; отключение выходного напряжения, восстановление повторным включением питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление повторным включением питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление повторным включением питания |
| Тип розетки AC | EU, европейский стандарт |
| Автомат защиты розетки GFCI | Не применяется |
| Защита GFCI | Отсутствует |
Параметры входа DC
| Параметр | Значение для NTS-1700-248EU |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 40...66 В DC |
| Потребляемый ток по входу, типовое значение | 42,5 А |
| КПД, типовое значение | 93% |
| Тип аккумуляторов | Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель | 25 А × 3 |
| Потребление в выключенном состоянии | Не более 1 мА |
| Потребление без нагрузки в режиме энергосбережения, типовое | 1,5 Вт |
| Потребление без нагрузки в обычном режиме, типовое | 29 Вт |
Пороги защит и сигнализации по входу DC
| Параметр | Значение для NTS-1700-248EU |
| Сигнализация по низкому входному напряжению | 44 ±1 В DC |
| Отключение по низкому входному напряжению | 40 ±1 В DC |
| Восстановление после пониженного входного напряжения | 50 ±1 В DC |
| Сигнализация по высокому входному напряжению | 62 ±1 В DC |
| Отключение по высокому входному напряжению | 66 ±1 В DC |
| Восстановление после перенапряжения | 60 ±1 В DC |
| Защита от обратной полярности аккумулятора | Срабатывание путем перегорания внутреннего предохранителя |
Функции управления и интерфейсы
| Параметр | Значение |
| Дистанционное включение и выключение | Через сухой контакт на передней панели, управление реле |
| Логика дистанционного управления | Разомкнуто: нормальная работа; замкнуто: дистанционное выключение |
| Разъем дистанционного управления | JST B-XH или эквивалент |
| Сопрягаемый корпус разъема дистанционного управления | JST XHP или эквивалент |
| Контакт разъема дистанционного управления | JST SXH-001T или эквивалент |
| RS-232 | Поддерживается |
| Тип разъема связи | RJ11 со стороны инвертора |
| Кабель связи | RJ11-RS232, заказывается отдельно |
| Пульт дистанционного управления | IRC1, IRC2, IRC3, заказываются отдельно |
Назначение DIP-переключателей
| Переключатель | Функция |
| SW1, SW2 | Выбор выходного напряжения: 200 / 220 / 230 / 240 В AC |
| SW3 | Выбор выходной частоты: ON = 50 Гц, OFF = 60 Гц |
| SW4 | Режим работы: ON = энергосбережение, OFF = обычный режим |
Индикация состояния
| Группа индикации | Состояние | Индикация |
| Статус | Проверка системы | Зеленый |
| Статус | Инвертор исправен | Зеленый |
| Статус | Дистанционное выключение | Оранжевый |
| Статус | Режим энергосбережения | Оранжевый |
| Статус | Аварийное состояние | Красный |
| Вход DC | 44...50 В DC | Оранжевый |
| Вход DC | 50...62 В DC | Зеленый |
| Вход DC | Менее 44 В DC или более 62 В DC | Красный |
| Нагрузка | Менее 40% | Зеленый |
| Нагрузка | 40...80% | Оранжевый |
| Нагрузка | Более 80% | Красный |
Аварийная индикация
| Индикация | Состояние |
| Красный индикатор статуса, индикатор нагрузки мигает | Перегрузка по выходу или короткое замыкание на выходе AC |
| Красный индикатор статуса, индикатор входа DC мигает | Аномальное входное напряжение DC |
| Красный индикатор статуса, индикаторы входа DC и нагрузки мигают | Перегрев или блокировка вентилятора |
| Индикатор статуса мигает, остальные индикаторы выключены | Неисправность инвертора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От -25 до +70 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | От -30 до +70 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Снижение выходной мощности
| Условие | Характеристика |
| По температуре окружающей среды | 100% нагрузки до 35 °C; далее снижение мощности, около 40% нагрузки при 70 °C |
| По входному напряжению для 48 В версии | Полная нагрузка в диапазоне 42...66 В DC; при 40 В DC допустимая нагрузка снижена примерно до 50% |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Электрическая прочность изоляции между входом DC и выходом AC | 3,0 кВ AC |
| Электрическая прочность изоляции между выходом AC и корпусом | 1,5 кВ AC |
| Стандарты безопасности | CB IEC62368-1, BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Излучаемые помехи | BS EN/EN55032, класс A, для моделей 212/224/248, кроме типа UN |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ при контакте |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Стандарты устойчивости | BS EN/EN55024, BS EN/EN55035 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 400 × 184 × 70 мм |
| Масса | 4,63 кг |
| Исполнение корпуса | Case No. 286B |
| Направление охлаждения | Принудительное воздушное охлаждение вентилятором |

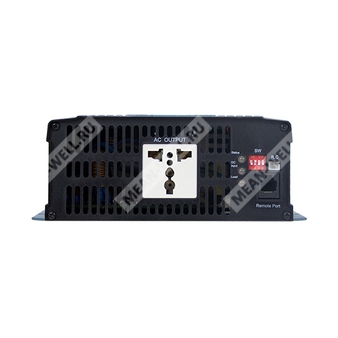

| Выходная сторона | Европейская розетка типа EU |

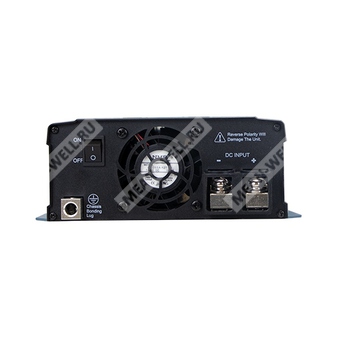

| Клемма защитного заземления корпуса | Предусмотрена |
Наработка на отказ и упаковка
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 475,5 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 46,2 тыс. ч минимум |
| Упаковка | 2 шт. в упаковке |
| Масса упаковки | 12 кг |
| Объем упаковки | 1,76 куб. фута |
Опциональные принадлежности
| Наименование | Обозначение заказа |
| Пульт дистанционного управления | IRC1 |
| Пульт дистанционного управления | IRC2 |
| Пульт дистанционного управления | IRC3 |
| Кабель связи RJ11-RS232 | RJ11-RS232 |
| Ручка для переноски | Carry Handle |
Примечания
1. КПД, стабилизация выходного напряжения AC и коэффициент нелинейных искажений измеряются при нагрузке 1350 Вт, линейной нагрузке и входном напряжении 12,5/25/50 В DC в зависимости от версии.
2. Потребление без нагрузки в обычном режиме, типовое: для моделей 112/124/148 — 16 Вт; для моделей 212/224/248 — 29 Вт.
3. Все параметры, не указанные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках.
4. Внутренняя схема предварительного запуска; время установления режима составляет 8 с.
5. Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям по электромагнитной совместимости. Для выполнения испытаний ЭМС следует руководствоваться методикой испытаний компонентных источников питания.
