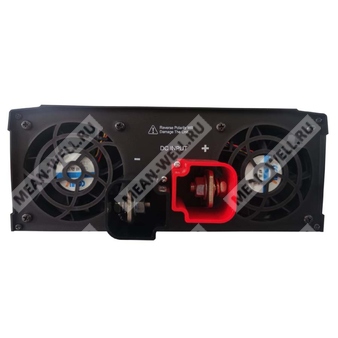

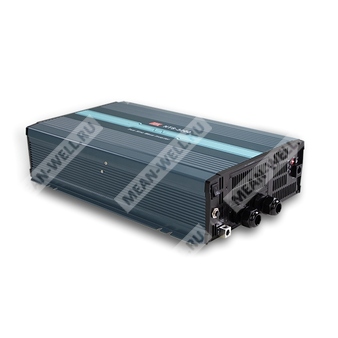

NTS-2200-212EU - автономный инвертор постоянного тока в переменный с выходом чистой синусоиды для питания нагрузок от аккумуляторной системы 12 В.
Расшифровка партномера
| Элемент партномера |
Значение |
| NTS |
Серия автономных DC/AC инверторов |
| 2200 |
Номинальная выходная мощность 2200 Вт |
| 2 |
Диапазон выходного напряжения переменного тока 200/220/230/240 В |
| 12 |
Номинальное входное напряжение 12 В постоянного тока |
| EU |
Исполнение с розеткой европейского типа |
Назначение
NTS-2200-212EU представляет собой высоконадежный автономный инвертор постоянного тока в переменный мощностью 2200 Вт с истинно синусоидальным выходным напряжением. Устройство предназначено для преобразования энергии аккумуляторной батареи 12 В в сетеподобное переменное напряжение 200/220/230/240 В для питания бытовых, промышленных, мобильных и автономных нагрузок.
Особенности
- Выходное напряжение чистой синусоидальной формы с коэффициентом нелинейных искажений менее 3%.
- Пиковая импульсная мощность до 4400 Вт.
- Повышенная перегрузочная способность: 2530 Вт в течение 3 минут, 3300 Вт в течение 10 секунд, 4400 Вт в течение 30 периодов.
- Температурно-управляемые вентиляторы охлаждения.
- Выбор выходного напряжения и частоты при помощи DIP-переключателей.
- Режим энергосбережения с потреблением без нагрузки менее 1,7 Вт.
- Широкий диапазон рабочих температур от -25 до +70°C.
- Удаленное включение и выключение.
- Индикация состояния на передней панели.
- Защита по входу: от переполюсовки, понижения напряжения с предупреждением, отключения по низкому напряжению, перенапряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда за счет отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторными батареями.
- Поддержка внешних пультов дистанционного управления IRC1, IRC2, IRC3.
- Поддержка связи RS-232 через кабель RJ11-RS232.
- Конформное защитное покрытие.
Области применения
- Бытовая и офисная техника.
- Электроинструмент.
- Портативное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
Описание
NTS-2200-212EU выполнен на цифровой платформе с микроконтроллерным управлением. Применена упрощенная схема управления, быстро реагирующая на изменения условий эксплуатации и повышающая общую надежность. Инвертор оснащен малошумящими вентиляторами, обеспечивает высокую пиковую мощность, допускает настройку выходного напряжения и частоты, рассчитан на эксплуатацию в широком температурном диапазоне и имеет полный набор защитных функций.
При работе совместно с аккумуляторной батареей устройство может применяться в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах без доступа к централизованной электросети. Выход инвертора пригоден для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, систем освещения, индукционных плит, кондиционеров, электромеханического инструмента, телекоммуникационного оборудования, распределительных шкафов, наружного туристического оборудования, морских AC-сетей и заводского оборудования.
Выход переменного тока
| Параметр |
Значение |
| Модель |
NTS-2200-212EU |
| Номинальная непрерывная мощность |
2200 Вт |
| Мощность перегрузки в течение 3 минут |
2530 Вт |
| Пиковая мощность в течение 10 секунд |
3300 Вт |
| Импульсная пусковая мощность в течение 30 периодов |
4400 Вт |
| Форма выходного напряжения |
Чистая синусоида, коэффициент искажений менее 3% |
| Выходное напряжение |
200 / 220 / 230 / 240 В переменного тока, выбор DIP-переключателем |
| Заводская установка выходного напряжения |
230 В переменного тока |
| Частота выходного напряжения |
50 / 60 Гц, выбор DIP-переключателем |
| Заводская установка частоты |
50 ±0,1 Гц |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Перегрузочная характеристика |
105~115% нагрузки в течение 180 с; 115~150% нагрузки в течение 10 с |
| Защита от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Тип выходной розетки |
EU |
| Допустимый ток розетки EU |
16 А |
Вход постоянного тока
| Параметр |
Значение |
| Номинальное входное напряжение |
12 В постоянного тока |
| Диапазон входного напряжения |
10 ~ 16,5 В постоянного тока |
| Типовой входной ток |
250 А |
| Типовой КПД |
90% |
| Потребление без нагрузки в режиме энергосбережения |
1,7 Вт |
| Потребление в выключенном состоянии |
≤2 мА |
| Потребление без нагрузки в обычном режиме |
25 Вт |
| Типы аккумуляторов |
Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель |
40 А × 8 |
Пороги защит по входу постоянного тока
| Параметр |
Значение |
| Предупреждение о низком входном напряжении |
11 ±0,3 В |
| Отключение по низкому входному напряжению |
10 ±0,3 В |
| Повторный запуск после пониженного напряжения |
12,5 ±0,3 В |
| Предупреждение о высоком входном напряжении |
15,5 ±0,3 В |
| Отключение по высокому входному напряжению |
16,5 ±0,3 В |
| Повторный запуск после перенапряжения |
15 ±0,3 В |
| Защита от переполюсовки батареи |
Разрыв внутреннего предохранителя |
Дистанционное управление и интерфейсы
| Параметр |
Значение |
| Удаленное включение/выключение |
Через сухой контакт на передней панели, релейное управление |
| Логика удаленного управления |
Разомкнуто: нормальная работа; замкнуто: удаленное выключение |
| Разъем удаленного управления |
JST B-XH или эквивалент |
| Сопрягаемый корпус разъема |
JST XHP или эквивалент |
| Контакт разъема |
JST SXH-001T или эквивалент |
| Связь по последовательному интерфейсу |
RS-232 через разъем RJ11 |
| Кабель связи |
RJ11-RS232, заказывается отдельно |
| Назначение выводов порта RJ11 |
Rx: контакт 3, GND: контакт 4, Tx: контакт 5 |
| Соответствие выводам DB9 |
Rx: 2, GND: 3, Tx: 4 |
| Совместимые пульты |
IRC1, IRC2, IRC3 |
Настройка DIP-переключателями
| Переключатель |
Функция |
| SW1, SW2 |
Выбор выходного напряжения: 200 / 220 / 230 / 240 В |
| SW3 |
ON: 50 Гц; OFF: 60 Гц |
| SW4 |
ON: режим энергосбережения; OFF: обычный режим |
Режим энергосбережения
| Параметр |
Значение |
| Состояние по умолчанию |
Отключен |
| Принцип работы |
Автоматическое обнаружение нагрузки на выходе переменного тока |
| Порог перехода |
При нагрузке не более 10 Вт устройство переходит в режим энергосбережения |
Индикация состояния
| Индикатор |
Состояние |
| Зеленый |
Проверка системы; инвертор исправен |
| Оранжевый |
Удаленное выключение; режим энергосбережения |
| Красный |
Аварийное состояние |
Индикация по входному напряжению и нагрузке
| Параметр |
Зеленый |
Оранжевый |
Красный |
| Входное напряжение |
12,5~15,5 В |
11~12,5 В |
<11 В или >15,5 В |
| Нагрузка |
<40% |
40~80% |
>80% |
Аварийная индикация
| Состояние |
Индикация |
| Перегрузка выхода или короткое замыкание на выходе переменного тока |
Статус: красный горит; вход постоянного тока: не горит; нагрузка: красный мигает |
| Аномальное входное напряжение постоянного тока |
Статус: красный горит; вход постоянного тока: красный мигает; нагрузка: не горит |
| Перегрев или блокировка вентилятора |
Статус: красный горит; вход постоянного тока: красный мигает; нагрузка: красный мигает |
| Отказ инвертора |
Статус: красный мигает; вход постоянного тока: не горит; нагрузка: не горит |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +70°C, с учетом кривой снижения мощности |
| Рабочая влажность |
20 ~ 90% относительной влажности, без конденсации |
| Температура хранения |
-30 ~ +70°C |
| Влажность при хранении |
10 ~ 95% относительной влажности, без конденсации |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Снижение мощности
| Условие |
Характеристика |
| По температуре окружающей среды |
100% нагрузки до 40°C; далее линейное снижение; при 70°C допускается около 40% нагрузки; монтаж в горизонтальном положении |
| По входному напряжению |
Полная непрерывная нагрузка обеспечивается в диапазоне 10,5~16,5 В; при 10 В допустимая нагрузка снижается примерно до 80% |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, BS EN/EN62368-1, UL62368-1, E13, EAC TP TC 004, AS/NZS 62368.1 |
| Электрическая прочность изоляции между входом DC и выходом AC |
3,0 кВ переменного тока |
| Электрическая прочность изоляции между выходом AC и корпусом |
1,5 кВ переменного тока |
Электромагнитная эмиссия
| Параметр |
Стандарт |
Класс/уровень |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) для моделей 212/224/248, кроме исполнения UN |
Класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Соответствует |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
— |
| Комплексный стандарт |
BS EN/EN55024, BS EN/EN55035 |
— |
Электромагнитная устойчивость
| Испытание |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Излучаемое радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
420 x 270 x 98 мм |
| Масса нетто |
8,6 кг |
| Исполнение корпуса |
Case No. 289A |
| Клемма заземления корпуса |
Предусмотрена |
| Направление воздушного потока |
От стороны входа постоянного тока к стороне выхода переменного тока, принудительное охлаждение вентиляторами |
Упаковка
| Параметр |
Значение |
| Масса брутто |
10,4 кг |
| Количество в упаковке |
1 шт. |
| Объем упаковки |
1,39 куб. фута |
Наработка на отказ
| Параметр |
Значение |
| MTBF по Telcordia TR/SR-332 |
364,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25°C |
34,9 тыс. ч минимум |
Комплектующие и принадлежности
| Наименование |
Статус |
| Пульт дистанционного управления IRC1 / IRC2 / IRC3 |
Опция, заказывается отдельно |
| Кабель связи RJ11-RS232 |
Опция, заказывается отдельно |
| Ручка для переноски |
Опция, заказывается отдельно |
| Защитные колпачки клемм |
Стандартная поставка |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измерены при нагрузке 1650 Вт с линейным характером нагрузки и входном напряжении 12,5 В постоянного тока.
- Потребление без нагрузки в обычном режиме для моделей 112/124/148 составляет 25 Вт, для моделей 212/224/248 составляет 55 Вт.
- Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских настройках.
- Во внутренней схеме реализован предварительный пуск; время установления режима составляет 8 с.
- Источник рассматривается как самостоятельный узел, однако в конечном оборудовании требуется дополнительная проверка соответствия всей системы требованиям по электромагнитной совместимости.
- Для исполнения с розеткой EU при токе нагрузки свыше допустимого тока розетки необходимо использовать выходное терминальное подключение, расположенное внутри панели выхода переменного тока инвертора.
