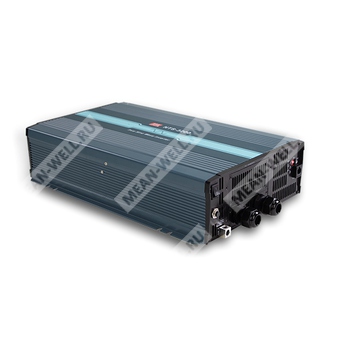

NTS-2200-224EU - автономный DC AC инвертор 24 В в 220 230 240 В переменного тока мощностью 2200 Вт с выходом чистой синусоидальной формы.
Назначение
NTS-2200-224EU представляет собой высоконадежный автономный инвертор постоянного напряжения в переменное напряжение промышленного класса серии NTS-2200. Модель предназначена для преобразования напряжения аккумуляторной батареи 24 В постоянного тока в однофазное синусоидальное напряжение переменного тока европейского стандарта. Устройство рассчитано на питание бытовой, промышленной, мобильной, морской и автономной нагрузки, включая электроинструмент, оборудование связи, вычислительную технику, осветительные системы и элементы распределения электроэнергии.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTS |
Серия автономных DC AC инверторов с истинной синусоидой |
| 2200 |
Номинальная выходная мощность 2200 Вт |
| 2 |
Выходное напряжение класса 200 220 230 240 В AC |
| 24 |
Номинальное входное напряжение 24 В DC |
| EU |
Исполнение с европейской выходной розеткой |
Основные особенности
- Выходное напряжение с чистой синусоидой, коэффициент нелинейных искажений менее 3%.
- Пиковая мощность до 4400 Вт.
- Температурно-управляемое охлаждение вентиляторами.
- Выбор выходного напряжения и частоты DIP-переключателями.
- Потребление без нагрузки менее 1,7 Вт в режиме энергосбережения.
- Широкий диапазон рабочих температур от минус 25 до плюс 70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация режимов работы на передней панели.
- Защита по входу: обратная полярность, предупреждение о пониженном напряжении, отключение при пониженном напряжении, защита от перенапряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита от глубокого разряда аккумулятора путем отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешних пультов дистанционного управления IRC1, IRC2, IRC3.
- Поддержка связи по RS-232 через разъем RJ11.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Портативное оборудование.
- Транспортные средства.
- Яхты и морские системы.
- Автономные солнечные энергосистемы.
Описание
NTS-2200 представляет собой инвертор мощностью 2200 Вт для автономных систем электроснабжения с высокой эксплуатационной надежностью и синусоидальным выходным напряжением. Ключевые особенности включают цифровую архитектуру с микроконтроллерным управлением, упрощенную схему управления с быстрым откликом на изменения внешних условий, малошумные вентиляторы охлаждения, пиковую мощность 4400 Вт, настраиваемые значения выходного напряжения и частоты, широкий диапазон рабочих температур и полный набор защитных функций.
При работе совместно с аккумуляторными батареями устройство пригодно для жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектов без доступа к централизованной электросети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоаппаратуры, зарядных устройств телефонов, ПК и ноутбуков, осветительных систем, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, распределительных шкафов, туристического оборудования, судовых сетей переменного тока и производственного оборудования.
Исполнение NTS-2200-224EU
| Параметр |
Значение |
| Полный партномер |
NTS-2200-224EU |
| Серия |
NTS-2200 |
| Тип исполнения по выходной розетке |
EU |
| Стандарт розетки |
Европа |
| Номинальное входное напряжение |
24 В DC |
| Класс выходного напряжения |
200 220 230 240 В AC |
Выход переменного тока
| Параметр |
Значение |
| Номинальная непрерывная мощность |
2200 Вт |
| Повышенная мощность в течение 3 минут |
2530 Вт |
| Пиковая мощность в течение 10 секунд |
3300 Вт |
| Пусковая мощность в течение 30 полупериодов |
4400 Вт |
| Форма выходного напряжения |
Чистая синусоида, THD менее 3% |
| Выходное напряжение |
200 220 230 240 В AC, выбор DIP-переключателями |
| Заводская установка выходного напряжения |
230 В AC |
| Частота выходного напряжения |
50 60 Гц, выбор DIP-переключателями |
| Заводская установка частоты |
50 Гц ±0,1 Гц |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Перегрузочная способность |
105 115% нагрузки в течение 180 с, 115 150% нагрузки в течение 10 с |
| Защита от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Выходной автоматический выключатель |
Отсутствует |
| Допустимый ток розетки EU |
16 А |

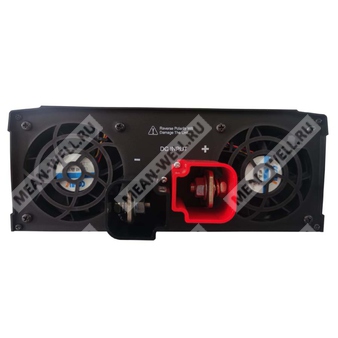

Вход постоянного тока
| Параметр |
Значение |
| Номинальное входное напряжение |
24 В DC |
| Диапазон входного напряжения |
20 33 В DC |
| Типовой входной ток |
120 А |
| Типовой КПД |
92% |
| Тип аккумуляторов |
Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель |
40 А x 4 |
| Потребление в выключенном состоянии |
Не более 2 мА |
| Потребление без нагрузки в режиме энергосбережения |
1,7 Вт |
| Потребление без нагрузки в обычном режиме |
55 Вт, типовое |
Пороги защиты по входу постоянного тока
| Параметр |
Значение |
| Предупреждение о пониженном входном напряжении |
22 ±0,5 В DC |
| Отключение по пониженному входному напряжению |
20 ±0,5 В DC |
| Повторный запуск после пониженного напряжения |
25 ±0,5 В DC |
| Предупреждение о повышенном входном напряжении |
31 ±0,5 В DC |
| Отключение по повышенному входному напряжению |
33 ±0,5 В DC |
| Повторный запуск после повышенного напряжения |
30 ±0,5 В DC |
| Защита от переполюсовки батареи |
Разрыв внутреннего предохранителя |
Функции управления и интерфейсы
| Параметр |
Значение |
| Дистанционное управление включением и выключением |
Через сухой контакт на передней панели, при разомкнутом контакте нормальная работа, при замкнутом контактe удаленное отключение |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
| Ответная часть разъема |
JST XHP или эквивалент |
| Контакт дистанционного управления |
Выводы 1 и 2 |
| Логика дистанционного управления |
Выводы 1 и 2 разомкнуты: нормальная работа; выводы 1 и 2 замкнуты: удаленное отключение |
| Поддерживаемые внешние пульты |
IRC1, IRC2, IRC3 |
| Интерфейс связи |
RS-232 через разъем RJ11 |
| Кабель связи |
RJ11-RS232, заказывается отдельно |
Настройка DIP-переключателями
| Переключатель |
Назначение |
Положение |
Результат |
| SW1, SW2 |
Выбор выходного напряжения |
OFF OFF |
200 В AC |
| SW1, SW2 |
Выбор выходного напряжения |
OFF ON |
220 В AC |
| SW1, SW2 |
Выбор выходного напряжения |
ON OFF |
230 В AC |
| SW1, SW2 |
Выбор выходного напряжения |
ON ON |
240 В AC |
| SW3 |
Выбор частоты |
ON |
50 Гц |
| SW3 |
Выбор частоты |
OFF |
60 Гц |
| SW4 |
Режим энергосбережения |
ON |
Энергосберегающий режим |
| SW4 |
Режим энергосбережения |
OFF |
Обычный режим |
Индикация состояния
| Индикатор |
Состояние |
Значение |
| Статус |
Зеленый |
Проверка системы, инвертор исправен |
| Статус |
Оранжевый |
Удаленное отключение, режим энергосбережения |
| Статус |
Красный |
Аварийное состояние |
| DC Input |
Зеленый |
25 31 В DC |
| DC Input |
Оранжевый |
22 25 В DC |
| DC Input |
Красный |
Менее 22 В DC или более 31 В DC |
| Load |
Зеленый |
Менее 40% нагрузки |
| Load |
Оранжевый |
40 80% нагрузки |
| Load |
Красный |
Более 80% нагрузки |
Аварийная индикация
| Комбинация индикации |
Состояние |
| Статус красный, нагрузка мигает красным |
Перегрузка по выходу или короткое замыкание на выходе AC |
| Статус красный, вход DC мигает красным |
Аномальное входное напряжение DC |
| Статус красный, вход DC мигает красным, нагрузка мигает красным |
Перегрев или блокировка вентилятора |
| Статус мигает красным |
Отказ инвертора |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
От минус 25 до плюс 70 °C |
| Рабочая влажность |
20 90% относительной влажности, без конденсации |
| Температура хранения |
От минус 30 до плюс 70 °C |
| Влажность хранения |
10 95% относительной влажности, без конденсации |
| Вибрация |
10 500 Гц, 3G, 10 мин на цикл, 60 мин по каждой оси X, Y, Z |
Снижение мощности
| Условие |
Характеристика |
| По температуре окружающей среды |
100% нагрузки до 40 °C, далее снижение; около 40% нагрузки при 70 °C, монтаж в горизонтальном положении |
| По входному напряжению 24 В |
Полная продолжительная нагрузка в диапазоне примерно 21 33 В DC; снижение допустимой нагрузки при уменьшении входного напряжения до 20 В DC |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Нормы безопасности |
CB IEC62368-1, Dekra Seal, BS EN EN62368-1, UL62368-1, E13, EAC TP TC 004, AS NZS 62368.1 |
| Электрическая прочность изоляции между входом DC и выходом AC |
3,0 кВ AC |
| Электрическая прочность изоляции между выходом AC и корпусом |
1,5 кВ AC |
Эмиссия электромагнитных помех
| Параметр |
Норма |
Уровень |
| Излучаемые помехи |
BS EN EN55032 CISPR32 для моделей 212 224 248, кроме исполнения UN |
Класс A |
| Гармонические составляющие тока |
BS EN EN61000-3-2 |
Соответствует |
| Фликер напряжения |
BS EN EN61000-3-3 |
Соответствует |
| Семейство стандартов по ЭМС |
BS EN EN55024, BS EN EN55035 |
Соответствует |
Устойчивость к электромагнитным воздействиям
| Воздействие |
Норма |
Уровень |
| Электростатический разряд |
BS EN EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контактном разряде |
| Излучаемое радиочастотное поле |
BS EN EN61000-4-3 |
Уровень 2, 3 В/м |
| Магнитное поле промышленной частоты |
BS EN EN61000-4-8 |
Уровень 1, 1 А/м |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
420 x 270 x 98 мм |
| Масса нетто |
8,6 кг |
| Исполнение корпуса |
Case No. 289A |
| Ориентация воздушного потока |
От стороны входа DC к стороне выхода AC, принудительное охлаждение вентиляторами |
| Клемма заземления корпуса |
Предусмотрена |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
1 шт. |
| Масса упаковки |
10,4 кг |
| Объем упаковки |
1,39 куб. фута |
Наработка на отказ
| Параметр |
Значение |
| MTBF по Telcordia TR SR-332 Bellcore |
364,7 тыс. ч, минимально |
| MTBF по MIL-HDBK-217F при 25 °C |
34,9 тыс. ч, минимально |
Розетка и выходное подключение
| Параметр |
Значение |
| Тип розетки |
EU |
| Страна применения |
Европа |
| Сертификация исполнения EU |
E13 |
| Примечание по току розетки |
Если ток нагрузки превышает допустимый ток розетки, необходимо использовать выходное терминальное подключение внутри панели AC выхода инвертора |
Стандартная и дополнительная комплектация
| Наименование |
Статус |
Количество |
| Защитные кожухи силовых клемм |
Стандартная принадлежность |
2 шт. |
| Винты M3 |
Для крепления защитных кожухов |
4 шт. |
| Кабель связи RJ11-RS232 |
Опция |
1 шт. |
| Ручка для переноски |
Опция |
1 шт. |
| Опоры ручки |
Опция |
4 шт. |
| Винты M4 для ручки |
Опция |
2 шт. |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент нелинейных искажений измеряются при нагрузке 1650 Вт, линейной нагрузке и входном напряжении 25 В DC для 24-вольтовой модели.
- Потребление без нагрузки в обычном режиме для моделей 212, 224, 248 составляет 55 Вт, типовое.
- Все параметры, не оговоренные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- В устройстве реализована внутренняя схема предварительного пуска; время установления режима составляет 8 секунд.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям по электромагнитной совместимости.
