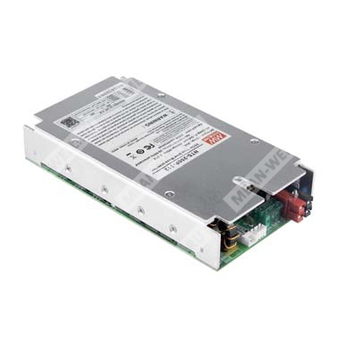

NTS-250P-212 - встраиваемый DC AC инвертор 12 В DC в однофазное AC напряжение с чистой синусоидой для автономных и мобильных систем питания.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTS |
Серия инверторов DC-AC с чистой синусоидой |
| 250 |
Номинальная выходная мощность 250 Вт |
| P |
Исполнение для встраиваемого монтажа, PCB built-in type |
| 2 |
Группа выходного AC напряжения 200 220 230 240 В |
| 12 |
Номинальное входное напряжение 12 В DC |
| NTS-250P-212 |
Инвертор серии NTS, 250 Вт, встраиваемое исполнение, выход 200 220 230 240 В AC, вход 12 В DC |
Назначение
NTS-250P-212 представляет собой высоконадёжный встраиваемый автономный инвертор постоянного тока в переменный ток с выходом в форме чистой синусоиды. Изделие предназначено для построения систем электропитания без доступа к сетевой инфраструктуре, а также для мобильных, транспортных, морских, телекоммуникационных и распределённых энергетических применений.
Особенности
- Компактное исполнение и малая масса.
- Выходное напряжение с формой чистой синусоиды, коэффициент гармонических искажений менее 3%.
- Высокая пиковая перегрузочная способность, импульсная мощность до 500 Вт.
- Безвентиляторное исполнение, охлаждение за счёт естественной конвекции воздуха.
- Выбор выходного AC напряжения и частоты DIP-переключателями.
- Потребление в режиме энергосбережения без нагрузки менее 1,5 Вт.
- Диапазон рабочей температуры от минус 20 до плюс 70 градусов Цельсия.
- Дистанционное включение и выключение.
- Защита по входу: переполюсовка, сигнализация по пониженному входному напряжению, отключение при пониженном входном напряжении, отключение при повышенном входном напряжении.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда за счёт отключения при низком напряжении.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка интерфейса Tx/Rx для мониторинга состояния инвертора.
- Конформное защитное покрытие.
Области применения
- Мобильные устройства.
- Бытовое и офисное оборудование.
- Портативная аппаратура.
- Транспортные средства.
- Яхты и морские системы.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
NTS-250P-212 - это инвертор мощностью 250 Вт в высоконадёжном встраиваемом исполнении для автономных систем питания, формирующий переменное напряжение с чистой синусоидой из источника 12 В постоянного тока. Устройство выполнено по цифровой архитектуре с управлением на базе микроконтроллера, что обеспечивает быстрое реагирование на изменения рабочих условий и повышение эксплуатационной надёжности.
Конструкция ориентирована на применение в компактных изделиях, где критичны габариты, масса и низкий акустический шум. Инвертор обеспечивает пиковую мощность до 500 Вт, допускает настройку выходного напряжения и частоты, имеет встроенное дистанционное управление включением и выключением, а также характеризуется низким собственным потреблением в режиме энергосбережения.
В сочетании с аккумуляторной батареей устройство может использоваться в жилых, коммерческих, морских, автомобильных и удалённых объектах без доступа к централизованной сети электроснабжения. Выход инвертора пригоден для питания вентиляторов, телевизоров, радиоприёмников, зарядных устройств телефонов, компьютеров, ноутбуков, осветительного оборудования, туристического и иного AC-оборудования.
Выходные параметры
| Параметр |
Значение для NTS-250P-212 |
| Номинальная выходная мощность |
250 Вт |
| Перегрузочная мощность в течение 3 минут |
287,5 Вт |
| Пиковая мощность в течение 10 секунд |
375 Вт |
| Импульсная мощность в течение 30 периодов |
500 Вт |
| Выходное напряжение |
200 / 220 / 230 / 240 В AC, выбирается DIP-переключателями |
| Заводская установка выходного напряжения |
230 В AC |
| Выходная частота |
50 / 60 Гц, выбирается DIP-переключателями |
| Заводская установка частоты |
50 Гц ±0,1 Гц |
| Форма выходного напряжения |
Чистая синусоида, THD менее 3% |
| Стабилизация выходного напряжения |
±3,0% от номинального выходного напряжения |
| Индикация состояния |
См. раздел по светодиодной индикации |
Входные параметры
| Параметр |
Значение для NTS-250P-212 |
| Номинальное входное напряжение |
12 В DC |
| Диапазон входного напряжения |
10...16,5 В DC |
| Типовой входной ток |
25 А |
| Тип аккумуляторов |
Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель |
30 А x 2 |
| Ток в выключенном состоянии |
Менее 1 мА, при этом батарея должна быть отключена от DC-входа |
| КПД, типовое значение |
92% |
Потребление без нагрузки
| Параметр |
Значение для NTS-250P-212 |
| Потребление без нагрузки в обычном режиме |
10 Вт |
| Потребление без нагрузки в режиме энергосбережения |
1,2 Вт |
| Режим энергосбережения |
По умолчанию отключён; при автоматическом определении AC-нагрузки менее или равной 10 Вт устройство переходит в режим энергосбережения |
Защиты по входу постоянного тока
| Параметр |
Значение для NTS-250P-212 |
| Порог предупреждения по пониженному напряжению |
11 ±0,3 В DC |
| Порог отключения по пониженному напряжению |
10 ±0,3 В DC |
| Порог повторного запуска после пониженного напряжения |
12,5 ±0,3 В DC |
| Порог предупреждения по повышенному напряжению |
15,5 ±0,3 В DC |
| Порог отключения по повышенному напряжению |
16,5 ±0,3 В DC |
| Порог повторного запуска после повышенного напряжения |
15 ±0,3 В DC |
| Защита от переполюсовки батареи |
Срабатывание за счёт перегорания внутреннего предохранителя |
Защиты по выходу переменного тока
| Параметр |
Значение для NTS-250P-212 |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки |
105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Режим защиты от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функции управления и настройки
| Параметр |
Значение для NTS-250P-212 |
| Дистанционное управление включением и выключением |
Через сухой контакт на фронтальном разъёме, управляемый реле |
| Логика дистанционного управления |
Разомкнуто: нормальная работа; замкнуто: удалённое выключение |
| Интерфейс мониторинга |
Tx/Rx для контроля состояния инвертора |
| Функции интерфейса Tx/Rx |
Мониторинг состояния инвертора и изменение внутренних настроек входных и выходных параметров |
Настройка DIP-переключателями
| Переключатель |
Функция |
| SW1, SW2 |
Выбор выходного напряжения: OFF OFF = 200 В AC; OFF ON = 220 В AC; ON OFF = 230 В AC; ON ON = 240 В AC |
| SW3 |
Выбор частоты: ON = 50 Гц; OFF = 60 Гц |
| SW4 |
Режим работы: ON = режим энергосбережения; OFF = обычный режим |
Условия эксплуатации
| Параметр |
Значение для NTS-250P-212 |
| Рабочая температура |
От -20 до +70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
От -30 до +70 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Вибрация |
10...500 Гц, 3G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Охлаждение и снижение мощности
| Параметр |
Значение |
| Основной способ охлаждения |
Естественная конвекция |
| Снижение мощности при естественной конвекции |
100% нагрузки до +40 °C; далее снижение до 40% нагрузки при +70 °C |
| Принудительное охлаждение |
Допускается применение вентилятора 10 CFM |
| Работа с внешним вентилятором |
Для температуры окружающей среды +60...+70 °C при нагрузке 40% |
Безопасность и электромагнитная совместимость
| Параметр |
Значение для NTS-250P-212 |
| Стандарты безопасности |
CB IEC62368-1, редакция 2; CSA/UL 62368-1, редакция 3; E13; EAC TPTC004; AS/NZS 62368.1 |
| Испытательное напряжение между входом DC и выходом AC |
3,0 кВ AC |
| Испытательное напряжение между выходом AC и FG |
1,5 кВ AC |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
| Помехоустойчивость |
BS EN/EN55024, BS EN/EN55035 |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху, 8 кВ при контакте |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3, уровень 3, 10 В/м |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 4, 30 А/м |
Надёжность, габариты, масса и упаковка
| Параметр |
Значение для NTS-250P-212 |
| MTBF |
836,9 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 84 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
186 x 100,5 x 32 мм |
| Масса |
0,87 кг |
| Упаковка |
18 шт. в упаковке; масса упаковки 16,6 кг; объём 1,01 куб. фута |
Светодиодная индикация
| Состояние |
Индикация |
Значение для NTS-250P-212 |
| Нормальная работа |
Зелёный |
Проверка системы, инвертор исправен |
| Удалённое выключение |
Оранжевый |
Режим remote off |
| Режим энергосбережения |
Оранжевый |
Saving mode |
| Аварийное состояние |
Красный |
Ненормальный режим работы |
| Контролируемый параметр |
Зелёный |
Оранжевый |
Красный |
| Входное напряжение DC |
12,5...15,5 В DC |
11...12,5 В DC |
Менее 11 В DC или более 15,5 В DC |
| Нагрузка |
Менее 40% |
40...80% |
Более 80% |
| Комбинация индикации |
Аварийное состояние |
| Статус - красный; вход DC - выключен; нагрузка - мигает |
Перегрузка по выходу или короткое замыкание на выходе AC |
| Статус - красный; вход DC - мигает; нагрузка - выключен |
Аномальное входное напряжение DC |
| Статус - красный; вход DC - мигает; нагрузка - мигает |
Перегрев или блокировка вентилятора |
| Статус - мигает; вход DC - выключен; нагрузка - выключен |
Отказ инвертора |
Механические данные и подключения
| Узел |
Параметр |
Значение |
| Корпус |
Размер |
186 x 100,5 x 32 мм, допуск ±1 мм |
| Монтажные отверстия |
Диаметр |
Отверстия под М3 и М5 согласно чертежу |
| Внешний вентилятор |
Требование |
10 CFM, расстояние 5 см, направление потока согласно чертежу |
Разъёмы и назначение выводов
| Разъём |
Назначение |
Контакты |
| TB1 |
Вход DC |
Красный: +V; чёрный: -V |
| CN500 |
Выход AC |
1: FG; 4: AC/N; 6: AC/L; 2, 3, 5: не используются |
| CN301 |
Дистанционное включение и выключение |
Контакты 1 и 2: разомкнуто - нормальная работа, замкнуто - отключение инвертора |
| CN50 |
Коммуникационный интерфейс |
1: сигнальная земля; 2: UART-RX; 3: UART-TX |
| CN100 |
Подключение вентилятора |
1: питание вентилятора +V; 2: питание вентилятора -V; 3: PWM-сигнал управления скоростью |
Совместимые ответные части разъёмов
| Разъём |
Тип ответной части |
Контакт |
| TB1, вход DC |
Anderson 1327 и 1327G6 или эквивалент |
261G2-LPBK или эквивалент |
| CN500, выход AC |
JST VHR или эквивалент |
JST SVH-21T-P1.1 или эквивалент |
| CN301, дистанционное управление |
JST XHP или эквивалент |
JST SXH-001T или эквивалент |
| CN50, коммуникационный интерфейс |
CHYAO SHIUNN JS-2001 или эквивалент |
CHYAO SHIUNN JS-2001-TX или эквивалент |
| CN100, вентилятор |
JST XHP или эквивалент |
JST SXH-001T или эквивалент |
Вспомогательные данные по вентилятору
| Параметр |
Значение |
| Рекомендуемая модель вентилятора |
CCHV CHT4012BH-W20D 4020B |
| Питание вентилятора |
12 В, до 0,4 А |
Комплект поставки по соединительным аксессуарам
| Поз. |
Наименование |
Количество |
| 1 |
Ответные провода для интерфейсов управления CN50 и CN100, стандартный аксессуар, длина 50 мм, провод UL1007 22AWG |
2 шт. на модель |
| 2 |
Ответный провод для интерфейса CN301, стандартный аксессуар, длина 50 мм, провод UL1007 22AWG |
1 шт. на модель |
Примечания
| № |
Содержание |
| 1 |
КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измеряются при нагрузке 250 Вт на линейной нагрузке и входном напряжении 12,5 В DC для 12-вольтовых моделей, 25 В DC для 24-вольтовых моделей и 50 В DC для 48-вольтовых моделей. |
| 2 |
Все параметры, не указанные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках. |
| 3 |
Встроена схема предварительного пуска; время установления режима составляет 8 секунд. |
| 4 |
Источник питания рассматривается как самостоятельный узел, однако для конечного оборудования требуется дополнительная проверка соответствия всей системы требованиям по электромагнитной совместимости. Для методики испытаний следует руководствоваться документом по EMI-испытаниям компонентных источников питания. |
