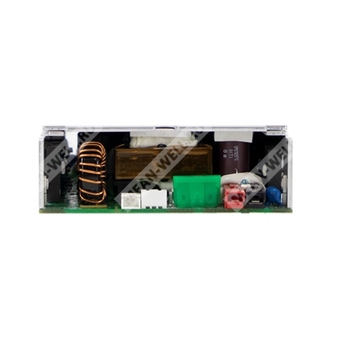

NTS-250P-224 - встраиваемый DC-AC инвертор мощностью 250 Вт для преобразования постоянного напряжения в переменное.
NTS-250P-224 — это высоконадежный встраиваемый инвертор постоянного тока в переменный ток, предназначенный для построения автономных систем электропитания с чистой синусоидой на выходе. Модель относится к серии NTS-250P и ориентирована на применение в промышленной, транспортной и распределенной энергетике.
Расшифровка партномера
| Элемент обозначения | Значение |
| NTS | Серия |
| 250 | Номинальная мощность 250 Вт |
| P | Встраиваемое исполнение на печатной плате |
| 224 | Вход 24 В DC, выход 220 В AC |
Назначение
Изделие преобразует постоянное напряжение от аккумуляторной батареи или другого источника DC в стабилизированное переменное напряжение для питания бытовых, офисных, телекоммуникационных, транспортных и автономных нагрузок. Выходной сигнал — чистая синусоида.
Назначение и области применения
- мобильные устройства;
- бытовая и офисная техника;
- портативное оборудование;
- автотранспорт;
- яхты и морские системы;
- автономные солнечные системы;
- беспроводные сети;
- телекоммуникационные и дата-ком системы;
- питание вентиляторов, телевизоров, радиоприемников, зарядных устройств, ПК и ноутбуков, осветительных приборов, кемпингового и судового оборудования.
Особенности
- чистая синусоида на выходе, коэффициент нелинейных искажений менее 3%;
- высокая кратковременная перегрузочная способность: до 500 Вт;
- бесшумное исполнение без вентилятора, охлаждение естественной конвекцией;
- переключаемые выходное напряжение и частота через DIP-переключатели;
- режим энергосбережения с потреблением на холостом ходу менее 1,5 Вт;
- широкий диапазон рабочей температуры;
- встроенное дистанционное включение/выключение;
- поддержка мониторинга через Tx/Rx;
- конформное покрытие;
- поддержка свинцово-кислотных и литий-ионных аккумуляторов;
- компактные габариты и малый вес.
Параметры
Выход
| Параметр | Значение |
| Номинальная мощность | 250 Вт |
| Перегрузка по мощности | 287,5 Вт в течение 3 мин |
| Пиковая мощность | 375 Вт в течение 10 с |
| Сурж-мощность | 500 Вт в течение 30 периодов |
| Форма выходного напряжения | Чистая синусоида, THD < 3% |
| Регулирование выходного напряжения | ±3,0% при номинальной нагрузке |
| Выходная частота | 50 Гц или 60 Гц, выбирается DIP-переключателем |
| Заводская установка частоты | 50 Гц ±0,1 Гц |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбирается DIP-переключателем |
| Заводская установка выходного напряжения | 230 В AC |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 20 ~ 33 В DC |
| Номинальный входной ток | 13 А |
| Потребление в режиме без нагрузки | 10 Вт |
| Потребление в режиме энергосбережения | 1,3 Вт |
| Ток в режиме отключения | <1 мА при отключенной батарее и отсоединенном входе DC |
| Типы аккумуляторов | Свинцово-кислотные или литий-ионные |
| Встроенный предохранитель | 30 А × 1 |
Защиты по входу постоянного тока
| Параметр | Значение |
| Низкое напряжение, предупреждение | 22 ±0,5 В DC |
| Низкое напряжение, отключение | 20 ±0,5 В DC |
| Низкое напряжение, восстановление | 25 ±0,5 В DC |
| Высокое напряжение, предупреждение | 31 ±0,5 В DC |
| Высокое напряжение, отключение | 33 ±0,5 В DC |
| Высокое напряжение, восстановление | 30 ±0,5 В DC |
| Защита от переполюсовки | Открытие внутреннего предохранителя |
Защиты по выходу переменного тока
| Параметр | Значение |
| Короткое замыкание | Отключение выходного напряжения с последующим повторным включением |
| Перегрузка | 105 ~ 115% нагрузки в течение 180 с; 115 ~ 150% нагрузки в течение 10 с |
| Перегрев | Отключение выходного напряжения с последующим повторным включением |
| Защита от переразряда батареи | Есть, по низкому напряжению отключения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -30 ~ +70 °C |
| Влажность хранения | 10% ~ 95% RH, без конденсации |
| Охлаждение | Естественная конвекция, без вентилятора |
| Испытательная схема дерейтирования | Естественная конвекция; при принудительном обдуве 10 CFM |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции DC-вход / AC-выход | 3,0 кВ AC |
| Испытательное напряжение изоляции AC-выход / FG | 1,5 кВ AC |
| Эмиссия | BS EN/EN55032 (CISPR32), класс A |
| Гармонические составляющие | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Помехоустойчивость радиочастотная | Уровень 3, 10 В/м |
| Помехоустойчивость по магнитному полю | Уровень 4, 30 А/м |
Надежность, масса, габариты и упаковка
| Параметр | Значение |
| MTBF | 836,9 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 84 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 186 × 100,5 × 34 мм |
| Масса | 0,87 кг |
| Упаковка | 18 шт.; 16,6 кг; 1,01 куб. фута |
Интерфейсы и органы управления
- Дистанционное включение/выключение: через CN301, контакты 1 и 2; разомкнуто — нормальная работа, замкнуто — удаленное выключение.
- Переключение выходного напряжения, частоты и режима энергосбережения: DIP-переключатель.
- Мониторинг: поддержка Tx/Rx для контроля состояния инвертора и изменения внутренних параметров входа и выхода.
- Индикаторы: светодиодная индикация состояния, входного напряжения и уровня нагрузки.
Подключение
| Цепь | Разъем | Назначение |
| Вход DC | TB1 | Red — +V, Black — -V |
| Выход AC | CN500 | 1 — FG, 4 — AC/N, 6 — AC/L |
| Удаленное управление | CN301 | 1,2 — дистанционное включение/выключение |
| Связь | CN50 | 1 — Signal GND, 2 — UART-RX, 3 — UART-TX |
| Вентилятор | CN100 | 1 — питание вентилятора +V, 2 — питание вентилятора -V, 3 — PWM для регулирования скорости |
Совместимые исполнения по входному напряжению серии
| Модель серии | Входное напряжение |
| NTS-250P-112 | 12 В DC |
| NTS-250P-124 | 24 В DC |
| NTS-250P-148 | 48 В DC |
| NTS-250P-212 | 12 В DC |
| NTS-250P-224 | 24 В DC |
| NTS-250P-248 | 48 В DC |
Совместимые стандарты безопасности
CB IEC62368-1 2nd edition, CSA/UL 62368-1 3rd edition; для модели NTS-250P-212/224/248 также E13, EAC TPTC004, AS/NZS 62368.1.
Примечания
- КПД, регулирование AC и THD измерены при мощности 250 Вт, линейной нагрузке и входном напряжении 12,5 В DC / 25 В DC / 50 В DC.
- Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводской настройке.
- Внутренняя схема предварительного запуска; время установки составляет 8 с.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтвердить соответствие всей системы директивам ЭМС.
