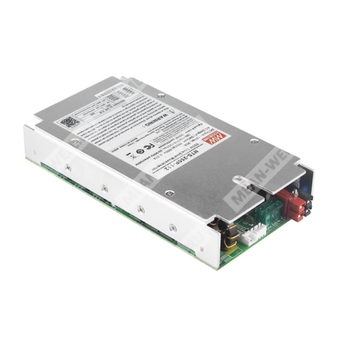

NTS-250P-248 - встраиваемый DC-AC инвертор с чистой синусоидой мощностью 250 Вт для преобразования 48 В постоянного напряжения в 200/220/230/240 В переменного напряжения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NTS | Серия инверторов DC-AC с чистой синусоидой |
| 250 | Номинальная выходная мощность 250 Вт |
| P | Исполнение для встраивания на печатную плату, built-in type |
| 2 | Группа выходного переменного напряжения 200/220/230/240 В AC |
| 48 | Номинальное входное напряжение 48 В DC |
| NTS-250P-248 | Модификация: 250 Вт, встраиваемый инвертор, вход 48 В DC, выход 200/220/230/240 В AC |
Назначение
NTS-250P-248 представляет собой высоконадежный встраиваемый автономный инвертор постоянного тока в переменный с истинной синусоидальной формой выходного напряжения. Устройство рассчитано на применение в составе систем, питаемых от аккумуляторных батарей, и предназначено для формирования сетеподобного переменного напряжения для питания нагрузки в мобильных, автономных, транспортных, морских и удаленных энергетических системах.
Особенности
- Компактное исполнение и малая масса.
- Выходное напряжение с истинной синусоидой, коэффициент нелинейных искажений менее 3%.
- Высокая пиковая мощность до 500 Вт.
- Безвентиляторное исполнение, охлаждение за счет естественной конвекции воздуха.
- Выбор выходного переменного напряжения и частоты при помощи DIP-переключателя.
- Потребление без нагрузки в режиме энергосбережения не более 1,5 Вт.
- Широкий диапазон рабочей температуры от -20 до +70 °C.
- Дистанционное включение и отключение питания.
- Защиты по входу: от переполюсовки, понижения входного напряжения с сигнализацией, отключения по пониженному входному напряжению, повышенного входного напряжения.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда за счет отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка интерфейса Tx/Rx для мониторинга состояния инвертора.
- Защитное конформное покрытие.
Области применения
- Мобильные устройства.
- Бытовое и офисное оборудование.
- Переносная аппаратура.
- Транспортные средства.
- Яхты и морская техника.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
NTS-250P-248 является инвертором мощностью 250 Вт с высоким уровнем надежности, выполненным в встраиваемом исполнении для автономных систем электропитания. Ключевые особенности устройства включают цифровую архитектуру с управлением от микроконтроллера, упрощенную структуру управляющих цепей с быстрым откликом на изменение внешних условий и повышенной надежностью, компактные размеры, малую массу, малошумящее безвентиляторное исполнение, пиковую мощность 500 Вт, регулируемые выходные параметры переменного напряжения и частоты, широкий диапазон рабочих температур от -20 до +70 °C, встроенную функцию дистанционного включения и отключения, малое энергопотребление без нагрузки в режиме энергосбережения, а также полный набор защитных функций.
В сочетании с аккумуляторными батареями устройство пригодно для эксплуатации в жилых, коммерческих, морских, автомобильных и удаленных объектах без доступа к централизованной сети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, осветительного оборудования, наружного туристического оборудования, а также иных потребителей переменного тока.
Выходные параметры
| Параметр | Значение для NTS-250P-248 |
| Номинальная непрерывная мощность | 250 Вт |
| Мощность сверх номинальной в течение 3 минут | 287,5 Вт |
| Пиковая мощность в течение 10 секунд | 375 Вт |
| Импульсная мощность в течение 30 периодов | 500 Вт |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбор DIP-переключателем |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 / 60 Гц, выбор DIP-переключателем |
| Заводская установка частоты | 50 Гц ±0,1 Гц |
| Форма выходного напряжения | Истинная синусоида |
| Коэффициент нелинейных искажений | Менее 3% |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Перегрузочная способность | 105–115% нагрузки в течение 180 с; 115–150% нагрузки в течение 10 с |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
Входные параметры
| Параметр | Значение для NTS-250P-248 |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 40 ~ 66 В DC |
| Типовой входной ток | 7 А |
| Типовой КПД | 93% |
| Тип аккумулятора | Свинцово-кислотный или литий-ионный |
| Ток потребления в выключенном состоянии | <1 мА, аккумулятор должен быть отключен от входа DC |
| Внутренний предохранитель | 10 А × 2 |
| Защита от переполюсовки батареи | Срабатывание за счет перегорания внутреннего предохранителя |
Пороги защиты по входному напряжению
| Параметр | Значение для NTS-250P-248 |
| Сигнализация пониженного входного напряжения | 44 ±1 В DC |
| Отключение по пониженному входному напряжению | 40 ±1 В DC |
| Повторный запуск после пониженного входного напряжения | 50 ±1 В DC |
| Сигнализация повышенного входного напряжения | 62 ±1 В DC |
| Отключение по повышенному входному напряжению | 66 ±1 В DC |
| Повторный запуск после повышенного входного напряжения | 60 ±1 В DC |
Параметры холостого хода и энергосбережения
| Параметр | Значение для NTS-250P-248 |
| Потребление без нагрузки в обычном режиме | 12 Вт |
| Потребление без нагрузки в режиме энергосбережения | 1,5 Вт |
| Режим энергосбережения | По умолчанию отключен |
| Порог автоматического перехода в режим энергосбережения | При обнаружении нагрузки по AC-выходу не более 10 Вт |
Функции управления и настройки
| Параметр | Значение |
| Дистанционное включение/отключение | Через сухой контакт на фронтальном разъеме |
| Логика дистанционного управления | Разомкнуто: нормальная работа; замкнуто: дистанционное отключение |
| Интерфейс мониторинга | Tx/Rx для контроля состояния инвертора |
| Настройка выходного напряжения | DIP-переключатель SW1, SW2 |
| Настройка частоты | DIP-переключатель SW3 |
| Настройка режима энергосбережения | DIP-переключатель SW4 |
Настройки DIP-переключателя
| Переключатель | Положение | Функция |
| SW1, SW2 | OFF, OFF | 200 В AC |
| SW1, SW2 | OFF, ON | 220 В AC |
| SW1, SW2 | ON, OFF | 230 В AC |
| SW1, SW2 | ON, ON | 240 В AC |
| SW3 | ON | 50 Гц |
| SW3 | OFF | 60 Гц |
| SW4 | ON | Режим энергосбережения включен |
| SW4 | OFF | Обычный режим, энергосбережение выключено |
Светодиодная индикация
| Группа индикации | Зеленый | Оранжевый | Красный |
| Состояние | Проверка системы, инвертор исправен | Дистанционное отключение, режим энергосбережения | Аварийное состояние |
| Входное напряжение | 50~62 В DC | 44~50 В DC | <44 В DC или >62 В DC |
| Нагрузка | <40% | 40~80% | >80% |
Аварийная индикация
| Аварийное состояние | Описание |
| Перегрузка по выходу или короткое замыкание на AC-выходе | Аварийная индикация состояния при превышении допустимой нагрузки либо коротком замыкании |
| Аномальное входное напряжение DC | Аварийная индикация при недопустимом уровне входного напряжения |
| Перегрев или блокировка вентилятора | Аварийная индикация при превышении температуры либо нарушении работы внешнего вентилятора |
| Неисправность инвертора | Аварийная индикация внутренней неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Относительная влажность при работе | 20% ~ 90% RH без конденсации |
| Температура хранения | -30 ~ +70 °C |
| Влажность при хранении | 10% ~ 95% RH без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Охлаждение | Естественная конвекция; при температуре окружающей среды +60…+70 °C для 40% нагрузки указан принудительный обдув вентилятором 10 CFM |
Дерейтинг
| Условие | Допустимая нагрузка |
| Естественная конвекция, температура до +40 °C | 100% |
| Естественная конвекция, от +40 °C до +70 °C | Снижение нагрузки по кривой дерейтинга |
| Принудительный обдув 10 CFM, +70 °C | Около 40% |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1 2-е издание, CSA/UL 62368-1 3-е издание; E13, EAC TPTC004, AS/NZS 62368.1 для моделей 212/224/248 |
| Электрическая прочность изоляции вход DC - выход AC | 3,0 кВ AC |
| Электрическая прочность изоляции выход AC - защитное заземление | 1,5 кВ AC |
| Эмиссия помех, излучаемые помехи | BS EN/EN55032 (CISPR32), класс A для моделей 212/224/248 |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55024, BS EN/EN55035 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 3, 10 В/м |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 836,9 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 84 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 186 × 100,5 × 32 мм |
| Масса | 0,87 кг |
| Упаковка | 18 шт. в коробке, масса 16,6 кг, объем 1,01 куб. фута |
Механическое исполнение и соединители
| Узел | Параметры |
| Входной разъем DC | TB1, Anderson 1327 и 1327G6 или эквивалент |
| Назначение входного разъема | Красный: DC Input +V; Черный: DC Input -V |
| Выходной разъем AC | CN500, JST B6P-VH или эквивалент |
| Назначение контактов CN500 | 1: FG; 4: AC/N; 6: AC/L; 2,3,5: не используются |
| Разъем дистанционного управления | CN301, JST S2B-XH-A или эквивалент |
| Назначение контактов CN301 | Контакты 1 и 2: разомкнуты — нормальная работа; замкнуты — дистанционное отключение |
| Разъем связи | CN50, 3 контакта |
| Назначение контактов CN50 | 1: Signal GND; 2: UART-RX; 3: UART-TX |
| Разъем вентилятора | CN100, JST B3B-XH-A или эквивалент |
| Назначение контактов CN100 | 1: питание вентилятора +V; 2: питание вентилятора -V; 3: PWM-сигнал управления скоростью вентилятора |
| Питание вентилятора | 12 В / 0,4 А максимум |
| Рекомендуемый вентилятор | CCHV CHT4012BH-W20D 4020B |
Комплект поставки по аксессуарам
| Позиция | Описание | Количество |
| 1 | Сопрягаемый провод для интерфейсов управления CN50, CN100, провод UL 1007 22AWG, длина 50 мм | 2 шт. на изделие |
| 2 | Сопрягаемый провод для разъема дистанционного управления CN301, провод UL 1007 22AWG, длина 50 мм | 1 шт. на изделие |
Примечания
| № | Содержание |
| 1 | КПД, стабилизация выходного напряжения и коэффициент нелинейных искажений измеряются при нагрузке 250 Вт, линейной нагрузке и входном напряжении 50 В DC для модели 48 В. |
| 2 | Все параметры, не оговоренные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках. |
| 3 | Встроена схема предварительного пуска; время установления режима составляет 8 с. |
| 4 | Источник питания рассматривается как независимый узел, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям по электромагнитной совместимости. |
