NTS-300-212EU - автономный инвертор DC/AC мощностью 300 Вт с чистой синусоидой для преобразования 12 В постоянного напряжения в сетевое переменное напряжение.
Назначение
NTS-300-212EU — инвертор постоянного тока в переменный серии NTS-300 производства MEAN WELL. Устройство предназначено для построения автономных и мобильных систем электропитания, где требуется преобразование напряжения аккумуляторной батареи 12 В DC в однофазное переменное напряжение 200/220/230/240 В AC с синусоидальной формой выходного сигнала. Исполнение EU соответствует европейскому типу выходной розетки.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NTS | Серия автономных инверторов DC/AC с чистой синусоидой |
| 300 | Номинальная выходная мощность 300 Вт |
| 2 | Выходное переменное напряжение диапазона 200/220/230/240 В AC |
| 12 | Номинальное входное постоянное напряжение 12 В DC |
| EU | Европейский тип выходной розетки |
Особенности
- Компактное исполнение и малая масса.
- Выходное напряжение с чистой синусоидой, коэффициент гармонических искажений менее 3%.
- Высокая перегрузочная способность и пусковая мощность до 600 Вт.
- Безвентиляторная конструкция.
- Выбор выходного напряжения и частоты с помощью DIP-переключателей.
- Низкое потребление без нагрузки в режиме энергосбережения.
- Работа в расширенном диапазоне температур от минус 25 до плюс 65 °C.
- Дистанционное включение и выключение.
- Светодиодная индикация состояния на передней панели.
- Комплекс защит по входу и выходу.
- Защита аккумулятора от глубокого разряда посредством отключения по пониженному напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Конформное защитное покрытие.
Области применения
- Мобильные электронные устройства.
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские системы.
- Автономные солнечные энергетические системы.
- Оборудование беспроводных сетей.
- Телекоммуникационные и дата-центрические системы.
Описание
NTS-300 представляет собой высоконадежный автономный инвертор DC/AC мощностью 300 Вт с чистой синусоидой на выходе. Ключевые особенности включают цифровую архитектуру с управлением на базе микроконтроллера, упрощенную схему управления с быстрым откликом на изменения внешних условий, пиковую мощность до 600 Вт, регулируемые выходные напряжение и частоту, широкий диапазон рабочих температур и полный набор защитных функций.
В сочетании с аккумуляторными батареями устройство пригодно для применения в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах без доступа к централизованной электросети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, систем освещения, электромеханического инструмента, телекоммуникационного оборудования, шкафов распределения питания, наружного походного оборудования, морских нагрузок и промышленной аппаратуры.
Выход переменного тока
| Параметр | Значение для NTS-300-212EU |
| Номинальная выходная мощность | 300 Вт |
| Допустимая перегрузка в течение 3 минут | 345 Вт |
| Пиковая мощность в течение 10 секунд | 450 Вт |
| Пусковая мощность в течение 30 полупериодов | 600 Вт |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбор DIP-переключателем |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 / 60 Гц, выбор DIP-переключателем |
| Заводская установка частоты | 50 Гц ±0,1 Гц |
| Форма выходного напряжения | Чистая синусоида, THD < 3% |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | 105…115% нагрузки в течение 180 с; 115…150% нагрузки в течение 10 с |
| Реакция на перегрузку | Отключение выходного напряжения, восстановление после повторного включения питания |
| Тип выходной розетки | EU |
| Защита GFCI | Отсутствует |
Вход постоянного тока
| Параметр | Значение для NTS-300-212EU |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 10…16,5 В DC |
| Потребляемый ток при номинальной нагрузке | 30 А |
| Потребление в выключенном состоянии | не более 1 мА |
| Потребление без нагрузки, обычный режим | 10 Вт |
| Потребление без нагрузки, режим энергосбережения | 1,2 Вт |
| КПД типовой | 90% |
| Типы аккумуляторов | Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель | 30 А × 2 |
| Защита от переполюсовки аккумулятора | Срабатывание внутреннего предохранителя |
Пороги защит по входу DC
| Параметр | Значение для NTS-300-212EU |
| Предупреждение о пониженном напряжении | 11 ±0,3 В DC |
| Отключение по пониженному напряжению | 10 ±0,3 В DC |
| Повторный запуск после пониженного напряжения | 12,5 ±0,3 В DC |
| Предупреждение о повышенном напряжении | 15,5 ±0,3 В DC |
| Отключение по повышенному напряжению | 16,5 ±0,3 В DC |
| Повторный запуск после повышенного напряжения | 15 ±0,3 В DC |
Функции управления и настройки
| Параметр | Значение |
| Дистанционное управление | Сухой контакт на передней панели; разомкнуто — нормальная работа, замкнуто — дистанционное выключение |
| Разъем дистанционного управления | JST B-XH или эквивалент |
| Ответная часть разъема | JST XHP или эквивалент |
| Контакт | JST SXH-001T или эквивалент |
| Настройка выходного напряжения | DIP SW1, SW2 |
| Настройка частоты | DIP SW3 |
| Настройка режима энергосбережения | DIP SW4 |
Таблица DIP-переключателей
| Переключатель | Положение | Функция |
| SW1, SW2 | OFF, OFF | 200 В AC |
| SW1, SW2 | OFF, ON | 220 В AC |
| SW1, SW2 | ON, OFF | 230 В AC |
| SW1, SW2 | ON, ON | 240 В AC |
| SW3 | ON | 50 Гц |
| SW3 | OFF | 60 Гц |
| SW4 | ON | Режим энергосбережения |
| SW4 | OFF | Обычный режим |
Индикация состояния
| Категория | Зеленый | Оранжевый | Красный |
| Состояние | Проверка системы, инвертор исправен | Дистанционное выключение, режим энергосбережения | Аварийное состояние |
| Вход DC | 12,5…15,5 В DC | 11…12,5 В DC | <11 В DC или >15,5 В DC |
| Нагрузка | <40% | 40…80% | >80% |
Аварийная индикация
| Условие | Индикация |
| Перегрузка по выходу или короткое замыкание на выходе AC | Аварийное состояние |
| Аномальное входное напряжение DC | Аварийное состояние |
| Перегрев или блокировка вентилятора | Аварийное состояние |
| Неисправность инвертора | Аварийное состояние |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -25 до +65 °C, см. кривую снижения мощности |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | от -30 до +70 °C |
| Влажность при хранении | 10…95% относительной влажности, без конденсации |
| Вибрация | 10…500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, CSA/UL62368-1, Dekra BS EN/EN62368-1, E13, EAC TP TC 004; исполнение соответствует AS/NZS 62368.1 |
| Испытательное напряжение между входом DC и выходом AC | 3,0 кВ AC |
| Испытательное напряжение между выходом AC и защитным заземлением | 1,5 кВ AC |
ЭМС, эмиссия
| Параметр | Стандарт | Класс / уровень |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) для моделей 212/224/248, кроме Type-UN | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | — |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | — |
| Устойчивость к помехам | BS EN/EN55024, EN55035 | Соответствует |
ЭМС, устойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
Надежность, конструктив и упаковка
| Параметр | Значение |
| MTBF | 845,6 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 85,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 210 × 130 × 55 мм (Д × Ш × В) |
| Масса | 1,3 кг |
| Упаковка | 8 шт., 11,4 кг, 1,74 куб. фута |
| Исполнение корпуса | Case No. 282A |
Снижение выходной мощности
| Условие | Характеристика |
| По температуре окружающей среды | 100% нагрузки до 40 °C; далее снижение мощности до 40% при 65 °C; монтаж в горизонтальном положении |
| По входному напряжению для 12-вольтовой версии | Полная нагрузка в диапазоне приблизительно 10,5…16,5 В DC; снижение допустимой нагрузки при 10 В DC |
Механическое исполнение
| Параметр | Значение |
| Размеры корпуса | 210 × 130 × 55 мм |
| Допуск на размеры | ±1 мм |
| Сторона входа DC | Клеммы подключения постоянного напряжения и клемма заземления корпуса |

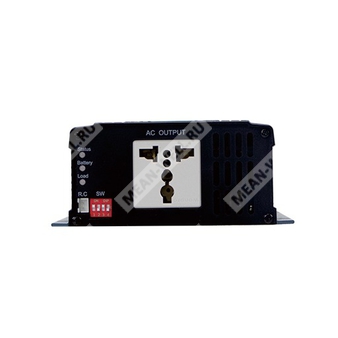

| Сторона выхода AC | Европейская розетка AC, индикаторы состояния, разъем дистанционного управления, DIP-переключатели |
Примечания
| № | Содержание |
| 1 | КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измеряются при выходной мощности 300 Вт, линейной нагрузке и входном напряжении 12,5 В / 25 В / 50 В DC в зависимости от версии. |
| 2 | Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках. |
| 3 | Используется внутренняя схема предварительного запуска; время установления параметров составляет 8 секунд. |
| 4 | Изделие рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости всей системы. |
Дополнительные сведения
Для исполнения NTS-300-212EU применена европейская выходная розетка типа EU. Настройка выходного напряжения и частоты осуществляется пользователем с помощью DIP-переключателей на панели. Дистанционное выключение реализовано через двухконтактный разъем сухого контакта: разомкнутое состояние соответствует нормальной работе, замкнутое — отключению инвертора.
