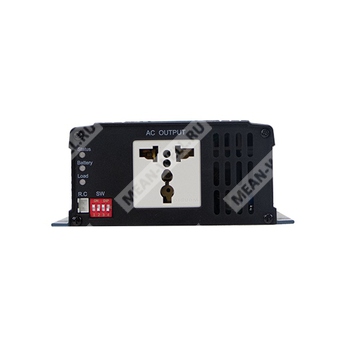

NTS-300-224EU - автономный инвертор постоянного напряжения в переменное с чистой синусоидой, предназначенный для питания нагрузок 200/220/230/240 В AC от аккумуляторной шины 24 В DC.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTS |
Серия автономных DC/AC инверторов с чистой синусоидой |
| 300 |
Номинальная выходная мощность 300 Вт |
| 2 |
Выходное переменное напряжение диапазона 200/220/230/240 В AC |
| 24 |
Номинальное входное постоянное напряжение 24 В DC |
| EU |
Исполнение с европейской выходной розеткой Type-EU |
Общие сведения
NTS-300-224EU представляет собой высоконадежный автономный инвертор постоянного тока в переменный мощностью 300 Вт. Устройство формирует на выходе чистую синусоиду с коэффициентом гармоник менее 3%, выполнено по цифровой схеме управления с микроконтроллером, имеет компактный корпус, безвентиляторное исполнение, настраиваемые выходное напряжение и частоту при помощи DIP-переключателей, а также встроенные функции защиты входа и выхода.
Инвертор рассчитан на работу совместно с аккумуляторными батареями свинцово-кислотного или литий-ионного типа и предназначен для применения в автономных и мобильных энергетических системах, где отсутствует централизованное электроснабжение или требуется резервное AC-питание от DC-источника.
Особенности
- Компактные размеры и малая масса.
- Выходное напряжение чистой синусоидальной формы, суммарный коэффициент гармоник менее 3%.
- Высокая пиковая и пусковая перегрузочная способность до 600 Вт.
- Безвентиляторное исполнение.
- Выбор выходного напряжения и частоты DIP-переключателями.
- Малая потребляемая мощность без нагрузки в режиме энергосбережения.
- Рабочий температурный диапазон от минус 25 до плюс 65 °C.
- Дистанционное включение и выключение.
- Светодиодная индикация состояния на передней панели.
- Защиты по входу: переполюсовка, предупреждение о пониженном напряжении, отключение по пониженному напряжению, отключение по повышенному напряжению.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда за счет отключения при пониженном входном напряжении.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Конформное защитное покрытие.
Области применения
- Мобильные электронные устройства.
- Бытовая и офисная аппаратура.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхтенное и морское оборудование.
- Автономные солнечные энергетические системы.
- Оборудование беспроводных сетей.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
Инвертор NTS-300-224EU построен по цифровой архитектуре с управлением от микроконтроллера. Такая структура обеспечивает быстрое реагирование на изменения условий эксплуатации и повышает надежность работы. Устройство развивает номинальную мощность 300 Вт, допускает кратковременные перегрузки и пусковые токи нагрузки, а также позволяет выбирать выходное напряжение и частоту. Широкий температурный диапазон и полный набор защит делают его пригодным для эксплуатации в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах.
Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, осветительного оборудования, электромеханического инструмента, коммуникационного оборудования, шкафов распределения питания, туристического оборудования, морских систем AC-питания и промышленного оборудования.
Параметры выхода переменного тока
| Параметр |
Значение для NTS-300-224EU |
| Номинальная выходная мощность |
300 Вт |
| Перегрузочная мощность, 3 мин |
345 Вт |
| Пиковая мощность, 10 с |
450 Вт |
| Пусковая мощность, 30 периодов |
600 Вт |
| Форма выходного напряжения |
Чистая синусоида |
| Коэффициент гармоник |
Менее 3% |
| Выходное напряжение |
200 / 220 / 230 / 240 В AC, выбирается DIP-переключателями |
| Заводская установка выходного напряжения |
230 В AC |
| Частота выходного напряжения |
50 / 60 Гц, выбирается DIP-переключателями |
| Заводская установка частоты |
50 Гц ±0,1 Гц |
| Точность стабилизации выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Исполнение выходной розетки |
Type-EU |
| Защита выхода от короткого замыкания |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита выхода от перегрузки |
105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Тип защиты от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита GFCI |
Отсутствует |
Параметры входа постоянного тока
| Параметр |
Значение для NTS-300-224EU |
| Номинальное входное напряжение |
24 В DC |
| Диапазон входного напряжения |
20...33 В DC |
| Потребляемый ток при номинальной нагрузке |
15 А |
| Потребляемая мощность без нагрузки, обычный режим |
10 Вт |
| Потребляемая мощность без нагрузки, режим энергосбережения |
1,3 Вт |
| Потребление тока в выключенном состоянии |
Не более 1 мА |
| КПД, типовое значение |
93% |
| Типы аккумуляторов |
Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель |
30 А x 1 |
| Защита от переполюсовки батареи |
Срабатывание внутреннего предохранителя |
Пороги контроля входного напряжения
| Параметр |
Значение для NTS-300-224EU |
| Предупреждение о пониженном входном напряжении |
22 ±0,5 В DC |
| Отключение по пониженному входному напряжению |
20 ±0,5 В DC |
| Повторный запуск после пониженного напряжения |
25 ±0,5 В DC |
| Предупреждение о повышенном входном напряжении |
31 ±0,5 В DC |
| Отключение по повышенному входному напряжению |
33 ±0,5 В DC |
| Повторный запуск после повышенного напряжения |
30 ±0,5 В DC |
Функции управления и настройки
| Параметр |
Значение |
| Дистанционное управление |
Сухой контакт на фронтальном разъеме |
| Логика дистанционного управления |
Разомкнуто: инвертор включен; замкнуто: инвертор выключен |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
| Ответная часть разъема |
JST XHP или эквивалент |
| Контакт разъема |
JST SXH-001T или эквивалент |
| Настройка выходного напряжения |
Переключатели SW1, SW2 |
| SW1 OFF, SW2 OFF |
200 В AC |
| SW1 OFF, SW2 ON |
220 В AC |
| SW1 ON, SW2 OFF |
230 В AC |
| SW1 ON, SW2 ON |
240 В AC |
| Настройка частоты |
SW3 |
| SW3 ON |
50 Гц |
| SW3 OFF |
60 Гц |
| Режим энергосбережения |
SW4 |
| SW4 ON |
Режим энергосбережения включен |
| SW4 OFF |
Режим энергосбережения выключен |
| Условие перехода в режим энергосбережения |
При автоматическом определении выходной нагрузки 10 Вт и менее |
Индикация состояния
| Группа индикации |
Зеленый |
Оранжевый |
Красный |
| Состояние |
Проверка системы / инвертор исправен |
Дистанционное выключение / режим энергосбережения |
Аварийное состояние |
| Входное напряжение для 24 В версии |
25...31 В DC |
22...25 В DC |
Менее 22 В DC или более 31 В DC |
| Уровень нагрузки |
Менее 40% |
40...80% |
Более 80% |
Расшифровка аварийной индикации
| Аварийное состояние |
Смысл индикации |
| Статус: красный, нагрузка мигает |
Перегрузка выхода или короткое замыкание на выходе AC |
| Статус: красный, входное напряжение мигает |
Аномальное входное напряжение DC |
| Статус: красный, входное напряжение мигает, нагрузка мигает |
Перегрев или блокировка вентилятора |
| Статус мигает красным |
Неисправность инвертора |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
От минус 25 до плюс 65 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
От минус 30 до плюс 70 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Вибрация |
10...500 Гц, 3G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
| Ориентация для температурной характеристики |
Горизонтальная |
Дерейтинг
| Параметр |
Характеристика |
| По температуре окружающей среды |
100% нагрузки до 40 °C, далее линейное снижение; при 65 °C допустимо около 40% нагрузки |
| По входному напряжению для 24 В версии |
Полная нагрузка в диапазоне примерно 21...33 В DC; при 20 В DC допустимая нагрузка снижена |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, CSA/UL62368-1, Dekra BS EN/EN62368-1, E13, EAC TP TC 004; конструктивное соответствие AS/NZS 62368.1 |
| Испытательное напряжение изоляции вход DC - выход AC |
3,0 кВ AC |
| Испытательное напряжение изоляции выход AC - защитное заземление |
1,5 кВ AC |
ЭМС, эмиссия
| Параметр |
Стандарт |
Уровень / примечание |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Не применяется |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Не применяется |
| Комплексные стандарты ЭМС |
BS EN/EN55024, EN55035 |
Соответствует |
ЭМС, устойчивость
| Параметр |
Стандарт |
Уровень испытаний |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
Механические данные и логистика
| Параметр |
Значение |
| Габаритные размеры |
210 x 130 x 55 мм |
| Масса |
1,3 кг |
| Упаковка |
8 шт., 11,4 кг, 1,74 куб. фута |
| Исполнение корпуса |
Case No. 282A |
| Дополнительный аксессуар |
Ручка для переноски, поставляется отдельно |
Надежность
| Параметр |
Значение |
| MTBF по Telcordia SR-332 |
845,6 тыс. ч минимум |
| MTBF по MIL-HDBK-217F, 25 °C |
85,3 тыс. ч минимум |
Примечания
| Пункт |
Содержание |
| 1 |
КПД, стабилизация выходного напряжения и коэффициент гармоник измерены при нагрузке 300 Вт на линейной нагрузке и входном напряжении 25 В DC. |
| 2 |
Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках. |
| 3 |
В устройстве используется внутренняя схема предварительного пуска; время установления режима составляет 8 с. |
| 4 |
Изделие рассматривается как самостоятельный функциональный узел, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям по электромагнитной совместимости всей системы. |
