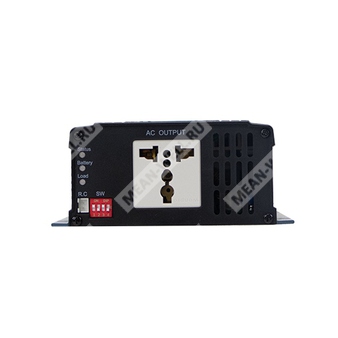

NTS-300-248EU - автономный инвертор постоянного тока в переменный с чистой синусоидой для питания нагрузок от батареи 48 В.
Назначение
NTS-300-248EU — высоконадежный DC/AC инвертор серии NTS-300 мощностью 300 Вт, предназначенный для преобразования постоянного напряжения аккумуляторной батареи 48 В в синусоидальное переменное напряжение сетевого уровня. Исполнение ориентировано на европейский тип выходной розетки. Устройство применяется в автономных и резервных системах электропитания, на транспорте, в морской технике, в телекоммуникационном и промышленном оборудовании.
Расшифровка партномера
| Элемент партномера | Значение |
| NTS | Серия высоконадежных автономных инверторов DC/AC с чистой синусоидой |
| 300 | Номинальная выходная мощность 300 Вт |
| 2 | Группа выходного переменного напряжения 200/220/230/240 В AC |
| 48 | Номинальное входное постоянное напряжение 48 В DC |
| EU | Европейский тип выходной розетки |
| NTS-300-248EU | Инвертор 48 В DC в 200/220/230/240 В AC, 300 Вт, розетка типа EU |
Основные особенности
- Компактное исполнение и малая масса.
- Выходное напряжение с чистой синусоидой, коэффициент гармонических искажений менее 3%.
- Высокая перегрузочная способность: импульсная мощность до 600 Вт.
- Безвентиляторное исполнение.
- Выбор выходного напряжения и частоты DIP-переключателями.
- Пониженное потребление без нагрузки в режиме энергосбережения.
- Рабочий температурный диапазон от -25 до +65°C.
- Дистанционное включение и отключение.
- Индикация состояния на передней панели.
- Комплекс защит по входу и выходу.
- Защита аккумулятора от глубокого разряда по низкому входному напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Нанесено защитное покрытие на плату.
Области применения
- Мобильные устройства.
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и датацентровые системы.
Описание
NTS-300-248EU представляет собой высоконадежный автономный инвертор мощностью 300 Вт с выходом чистой синусоидальной формы. В конструкции применено цифровое управление на базе микроконтроллера, обеспечивающее быструю реакцию на изменение внешних условий и повышение эксплуатационной надежности. Устройство имеет пиковую мощность 450 Вт и импульсную мощность 600 Вт, допускает настройку выходного переменного напряжения и частоты, рассчитано на работу в широком температурном диапазоне и оснащено полным набором защит.
При совместной работе с аккумуляторными батареями инвертор пригоден для построения систем питания в жилых, коммерческих, морских, автомобильных, горнодобывающих и строительных приложениях, а также в удаленных объектах без доступа к централизованной электросети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоустройств, зарядных устройств телефонов, персональных компьютеров и ноутбуков, осветительного оборудования, электромеханического инструмента, коммуникационного оборудования, шкафов распределения питания, оборудования для кемпинга, морских нагрузок и производственного оборудования.
Выход переменного тока
| Параметр | Значение для NTS-300-248EU |
| Номинальная выходная мощность | 300 Вт |
| Выходная мощность при перегрузке в течение 3 минут | 345 Вт |
| Пиковая мощность в течение 10 секунд | 450 Вт |
| Импульсная мощность в течение 30 периодов | 600 Вт |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбирается DIP-переключателями |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 / 60 Гц, выбирается DIP-переключателями |
| Заводская установка частоты | 50 Гц ±0,1 Гц |
| Форма выходного напряжения | Чистая синусоида |
| Коэффициент гармонических искажений | Менее 3% |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Тип выходной розетки | EU |
| Наличие GFCI | Нет |
Вход постоянного тока
| Параметр | Значение для NTS-300-248EU |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 40 ~ 66 В DC |
| Потребляемый ток при номинальной нагрузке, тип. | 8 А |
| КПД, тип. | 93% |
| Потребление без нагрузки, обычный режим, тип. | 12 Вт |
| Потребление без нагрузки, режим энергосбережения, тип. | 1,5 Вт |
| Потребляемый ток в выключенном состоянии | ≤1 мА |
| Поддерживаемые типы батарей | Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель | 10 А x 2 |
Пороговые уровни защиты по входу
| Параметр | Значение для NTS-300-248EU |
| Предупреждение по низкому входному напряжению | 44 ±1 В DC |
| Отключение по низкому входному напряжению | 40 ±1 В DC |
| Восстановление после низкого входного напряжения | 50 ±1 В DC |
| Предупреждение по высокому входному напряжению | 62 ±1 В DC |
| Отключение по высокому входному напряжению | 66 ±1 В DC |
| Восстановление после высокого входного напряжения | 60 ±1 В DC |
| Защита от переполюсовки батареи | Срабатывание путем перегорания внутреннего предохранителя |
Защиты по выходу
| Параметр | Значение для NTS-300-248EU |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | 105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Режим защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
Функции управления и настройки
| Параметр | Значение для NTS-300-248EU |
| Дистанционное управление | Включение и выключение через сухой контакт на передней панели |
| Логика дистанционного управления | Разомкнуто: инвертор включен; замкнуто: инвертор выключен |
| Настройка выходного напряжения | DIP-переключатели SW1, SW2 |
| Настройка частоты | DIP-переключатель SW3 |
| Настройка режима энергосбережения | DIP-переключатель SW4 |
Настройка DIP-переключателей
| Позиция | Назначение | Состояние | Результат |
| SW1, SW2 | Выбор выходного напряжения | OFF, OFF | 200 В AC |
| SW1, SW2 | Выбор выходного напряжения | OFF, ON | 220 В AC |
| SW1, SW2 | Выбор выходного напряжения | ON, OFF | 230 В AC |
| SW1, SW2 | Выбор выходного напряжения | ON, ON | 240 В AC |
| SW3 | Выбор частоты | ON | 50 Гц |
| SW3 | Выбор частоты | OFF | 60 Гц |
| SW4 | Режим энергосбережения | ON | Режим энергосбережения включен |
| SW4 | Режим энергосбережения | OFF | Обычный режим |
Светодиодная индикация
| Группа индикации | Состояние | Индикация |
| Статус | Проверка системы | Зеленый |
| Статус | Инвертор исправен | Зеленый |
| Статус | Дистанционно выключен | Оранжевый |
| Статус | Режим энергосбережения | Оранжевый |
| Статус | Аварийное состояние | Красный |
| Вход DC | 50 ~ 62 В DC | Зеленый |
| Вход DC | 44 ~ 50 В DC | Оранжевый |
| Вход DC | <44 В DC или >62 В DC | Красный |
| Нагрузка | <40% | Зеленый |
| Нагрузка | 40 ~ 80% | Оранжевый |
| Нагрузка | >80% | Красный |
Аварийная индикация
| Состояние индикации | Расшифровка |
| Статус: красный; Вход DC: выключен; Нагрузка: мигает | Перегрузка выхода или короткое замыкание на выходе AC |
| Статус: красный; Вход DC: мигает; Нагрузка: выключен | Аномальное входное напряжение DC |
| Статус: красный; Вход DC: мигает; Нагрузка: мигает | Перегрев или блокировка вентилятора |
| Статус: мигает; Вход DC: выключен; Нагрузка: выключен | Неисправность инвертора |
Условия эксплуатации
| Параметр | Значение для NTS-300-248EU |
| Рабочая температура | -25 ~ +65°C |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Температура хранения | -30 ~ +70°C |
| Влажность хранения | 10 ~ 95% относительной влажности, без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Снижение мощности
| Условие | Характеристика |
| По температуре окружающей среды | 100% нагрузки до 40°C; далее линейное снижение до 40% нагрузки при 65°C; монтаж в горизонтальном положении |
| По входному напряжению для 48 В моделей | Полная нагрузка доступна в диапазоне 42 ~ 66 В DC; при 40 В DC допустимая нагрузка снижена |
Безопасность и электромагнитная совместимость
| Параметр | Значение для NTS-300-248EU |
| Стандарты безопасности | CB IEC62368-1, CSA/UL62368-1, Dekra BS EN/EN62368-1, E13, EAC TP TC 004; конструкция соответствует AS/NZS 62368.1 |
| Испытательное напряжение между входом DC и выходом AC | 3,0 кВ AC |
| Испытательное напряжение между выходом AC и защитным заземлением | 1,5 кВ AC |
ЭМС, эмиссия
| Параметр | Стандарт | Уровень |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Не применяется |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Не применяется |
| Устойчивость к помехам | BS EN/EN55024, EN55035 | Соответствует |
ЭМС, устойчивость
| Параметр | Стандарт | Испытательный уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
Механические данные
| Параметр | Значение для NTS-300-248EU |
| Габаритные размеры | 210 x 130 x 55 мм |
| Масса | 1,3 кг |
| Исполнение корпуса | Case No. 282A |
| Разъем дистанционного управления | JST B-XH или эквивалент |
| Ответная часть разъема | JST XHP или эквивалент |
| Контакт | JST SXH-001T или эквивалент |
| Логика контактов дистанционного управления | Контакты 1 и 2 разомкнуты: нормальная работа; контакты 1 и 2 замкнуты: дистанционное выключение |
Упаковка
| Параметр | Значение |
| Масса одного изделия в упаковке | 1,3 кг |
| Количество изделий в транспортной упаковке | 8 шт. |
| Масса транспортной упаковки | 11,4 кг |
| Объем транспортной упаковки | 1,74 куб. фута |
Наработка на отказ
| Параметр | Значение |
| MTBF по Telcordia TR/SR-332 | 845,6 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F | 85,3 тыс. ч, минимум, при 25°C |
Дополнительные сведения
| Параметр | Значение |
| Режим энергосбережения | По умолчанию отключен; при автоматическом обнаружении нагрузки по выходу AC ≤10 Вт инвертор переходит в режим энергосбережения |
| Время предварительного запуска внутренней схемы | 8 с |
| Покрытие платы | Защитное покрытие |
| Дополнительная принадлежность | Ручка для переноски, заказывается отдельно |
Примечания
| № | Содержание |
| 1 | КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измерены при мощности 300 Вт, линейной нагрузке и входном напряжении 50 В DC для 48-вольтовой версии. |
| 2 | Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках. |
| 3 | В устройстве применяется внутренняя схема предварительного запуска; время готовности составляет 8 секунд. |
| 4 | Источник питания рассматривается как самостоятельный компонент, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям по электромагнитной совместимости всей системы. |
