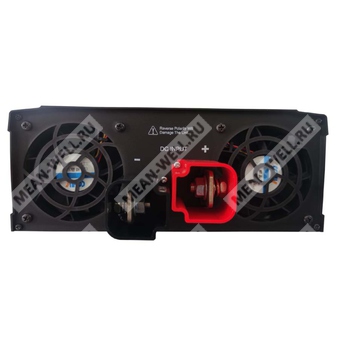

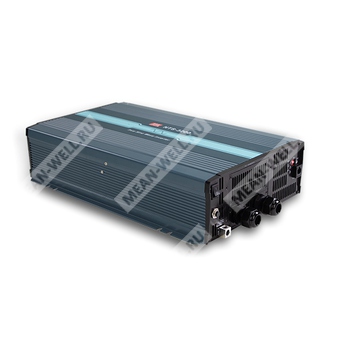

NTS-3200-212EU - автономный инвертор DC-AC с чистой синусоидой для преобразования 12 В постоянного напряжения в регулируемое сетевое переменное напряжение 200–240 В.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NTS | Серия автономных высоконадежных DC-AC инверторов с чистой синусоидой |
| 3200 | Номинальная мощность серии 3200 Вт |
| 2 | Выходное переменное напряжение группы 200/220/230/240 В AC |
| 12 | Номинальное входное напряжение 12 В DC |
| EU | Исполнение с выходной розеткой европейского типа |
| NTS-3200-212EU | Инвертор 12 В DC / 200–240 В AC, 3200 Вт, розетка EU |
Назначение
NTS-3200-212EU представляет собой автономный высоконадежный инвертор постоянного тока в переменный ток мощностью 3200 Вт с выходом чистой синусоидальной формы. Изделие предназначено для работы в автономных энергетических системах, на транспорте, в морских применениях, в мобильных и удаленных объектах, где требуется питание нагрузок переменного тока от аккумуляторной батареи 12 В.
Особенности
- Чистая синусоида на выходе, коэффициент нелинейных искажений менее 3%.
- Высокая пиковая мощность до 6400 Вт для вариантов с выходом 200–240 В AC.
- Температурно-управляемое охлаждение вентиляторами.
- Выбор выходного напряжения и частоты с помощью DIP-переключателей.
- Потребление без нагрузки в режиме энергосбережения менее 1,7 Вт.
- Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Комплекс защит по входу и выходу.
- Защита аккумулятора от переразряда за счет отключения по пониженному напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторными батареями.
- Поддержка внешних пультов дистанционного управления IRC1, IRC2, IRC3.
- Поддержка интерфейса RS-232 через разъем RJ11.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
Описание
NTS-3200-212EU является инвертором постоянного тока в переменный ток с чистой синусоидой, рассчитанным на автономную работу в составе аккумуляторных энергетических систем. Устройство выполнено на цифровой платформе с управлением от микроконтроллера, что обеспечивает быстрое реагирование схемы управления на изменение внешних условий и повышает общую надежность. Конструкция предусматривает малошумящие вентиляторы охлаждения, возможность выбора выходного напряжения и частоты, широкий температурный диапазон эксплуатации и развитый комплекс защитных функций.
В сочетании с аккумуляторными батареями инвертор может применяться в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах без доступа к централизованной электросети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, освещения, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, шкафов распределения питания, наружного кемпингового оборудования, морских нагрузок переменного тока и заводского оборудования.
Выход переменного тока
| Параметр | Значение |
| Модель | NTS-3200-212EU |
| Номинальная выходная мощность, непрерывно | 3200 Вт |
| Выходная мощность сверх номинала, 3 мин | 3680 Вт |
| Пиковая мощность, 10 с | 4800 Вт |
| Импульсная мощность, 30 циклов | 6400 Вт |
| Форма выходного напряжения | Чистая синусоида, КНИ менее 3% |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбирается DIP-переключателями |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50/60 Гц, выбирается DIP-переключателями |
| Заводская установка частоты | 50 ±0,1 Гц |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Перегрузочная способность | 105–115% нагрузки в течение 180 с; 115–150% нагрузки в течение 10 с |
| Выходной автоматический выключатель | Отсутствует |
| Тип выходной розетки | EU |
| Допустимый ток розетки EU | 16 А |
| Примечание по току розетки | При токе нагрузки выше допустимого тока розетки необходимо использовать выходное терминальное подключение внутри панели AC-выхода инвертора |
Вход постоянного тока
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 10…16,5 В DC |
| Типовой входной ток | 320 А |
| Типовой КПД | 90% |
| Потребление без нагрузки в режиме энергосбережения | 1,7 Вт |
| Режим энергосбережения | По умолчанию отключен; при автоматическом обнаружении нагрузки AC менее или равно 10 Вт устройство переходит в режим энергосбережения |
| Ток потребления в выключенном состоянии | не более 2 мА |
| Поддерживаемые типы батарей | Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель | 40 А × 12 |
Пороги защиты по входу DC
| Параметр | Значение |
| Сигнализация пониженного входного напряжения | 11 ±0,3 В DC |
| Отключение по пониженному входному напряжению | 10 ±0,3 В DC |
| Повторный запуск после пониженного напряжения | 12,5 ±0,3 В DC |
| Сигнализация повышенного входного напряжения | 15,5 ±0,3 В DC |
| Отключение по повышенному входному напряжению | 16,5 ±0,3 В DC |
| Повторный запуск после повышенного напряжения | 15 ±0,3 В DC |
| Защита от переполюсовки батареи | Путем срабатывания внутреннего предохранителя |
Защиты по выходу AC
| Параметр | Значение |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
Функции управления и интерфейсы
| Параметр | Значение |
| Дистанционное управление включением/выключением | Через фронтальный разъем сухого контакта; разомкнуто — нормальная работа, замкнуто — удаленное выключение |
| Внешние пульты управления | IRC1, IRC2, IRC3, поставляются отдельно |
| Интерфейс связи | RS-232 через разъем RJ11 |
| Кабель связи | RJ11-RS232, заказывается отдельно |
| DIP-переключатели SW1, SW2 | Выбор 200 / 220 / 230 / 240 В AC |
| DIP-переключатель SW3 | ON — 50 Гц; OFF — 60 Гц |
| DIP-переключатель SW4 | ON — режим энергосбережения; OFF — режим без энергосбережения |
| Назначение контактов удаленного управления | Контакты 1 и 2: разомкнуто — нормальная работа; замкнуто — удаленное выключение |
| Тип разъема удаленного управления | JST B-XH или эквивалент |
| Ответная часть разъема | JST XHP или эквивалент |
| Контакт разъема | JST SXH-001T или эквивалент |
| Назначение контактов RJ11 | Rx — контакт 2, GND — контакт 3, Tx — контакт 4 |
| Соответствие DB9 | Rx — контакт 3, GND — контакт 5, Tx — контакт 2 |
Светодиодная индикация
| Индикатор | Состояние | Значение |
| Статус | Зеленый светится | Проверка системы / инвертор исправен |
| Статус | Оранжевый светится | Удаленное выключение |
| Статус | Оранжевый мигает | Режим энергосбережения |
| Статус | Красный светится | Аварийное состояние |
| Вход DC | Зеленый | 12,5–15,5 В DC |
| Вход DC | Оранжевый | 11–12,5 В DC |
| Вход DC | Красный | менее 11 В DC или более 15,5 В DC |
| Нагрузка | Зеленый | менее 40% нагрузки |
| Нагрузка | Оранжевый | 40–80% нагрузки |
| Нагрузка | Красный | более 80% нагрузки |
Аварийная индикация
| Состояние | Индикация |
| Перегрузка по выходу или короткое замыкание на выходе AC | Статус — красный светится, вход DC — не светится, нагрузка — красный мигает |
| Аномальное входное напряжение DC | Статус — красный светится, вход DC — красный мигает, нагрузка — не светится |
| Перегрев или блокировка вентилятора | Статус — красный светится, вход DC — красный мигает, нагрузка — красный мигает |
| Отказ инвертора | Статус — красный мигает, вход DC — не светится, нагрузка — не светится |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20–90% относительной влажности, без конденсации |
| Температура хранения | от -30 до +70 °C |
| Влажность при хранении | 10–95% относительной влажности, без конденсации |
| Вибрация | 10–500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Снижение мощности
| Условие | Режим нагрузки |
| Температура окружающей среды от -25 до +40 °C, горизонтальная установка | 100% непрерывно |
| Температура окружающей среды от +40 до +70 °C | Требуется снижение допустимой нагрузки по кривой дерейтинга |
| Входное напряжение 11…16,5 В DC | 100% непрерывно |
| Входное напряжение 10…11 В DC | Допустимая нагрузка снижается по кривой дерейтинга |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, Dekra Seal BS EN/EN62368-1, E13, EAC TP TC 004, AS/NZS 62368.1 |
| UL458 | Не предусмотрен для исполнения EU; UL458 относится только к исполнению TB |
| Испытательное напряжение между входом DC и выходом AC | 3,0 кВ AC |
| Испытательное напряжение между выходом AC и корпусом | 1,5 кВ AC |
Эмиссия электромагнитных помех
| Параметр | Стандарт | Уровень |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) для моделей 212/224/248, кроме типа UN | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Соответствует |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Соответствует |
| Стандарты ЭМС общего назначения | BS EN/EN55024, BS EN/EN55035 | Соответствует |
Устойчивость к электромагнитным воздействиям
| Параметр | Стандарт | Испытательный уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 420 × 270 × 98 мм |
| Масса нетто | 8,6 кг |
| Исполнение корпуса | Case No. 289A |
| Направление охлаждения | Принудительное воздушное охлаждение, два вентилятора, направление потока согласно маркировке корпуса |
| Клемма заземления корпуса | Предусмотрена |
Надежность и упаковка
| Параметр | Значение |
| MTBF | 336,9 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 30,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка | 1 шт. |
| Масса брутто упаковки | 10,4 кг |
| Объем упаковки | 1,39 куб. фута |
Стандартная и опциональная комплектация
| Позиция | Состав | Количество |
| Стандартная принадлежность | Защитные колпачки силовых клемм | 2 шт. и 4 винта M3×4 |
| Опция | Кабель связи RJ11-RS232 | 1 |
| Опция | Ручка для переноски | 1 |
| Опция | Опорные накладки | 4 |
| Опция | Винты для ручки M4×2 | 2 |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измеряются при нагрузке 2400 Вт, линейной нагрузке и входном напряжении 12,5 В DC / 25 В DC / 50 В DC.
- Потребление без нагрузки в режиме без энергосбережения, типовое: для моделей 112/124/148 — 25 Вт, для моделей 212/224/248 — 55 Вт.
- Все параметры, не указанные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- Внутренняя схема предварительного пуска; время установления режима составляет 8 с.
- Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования необходимо дополнительно подтвердить соответствие всей системы требованиям по электромагнитной совместимости.
