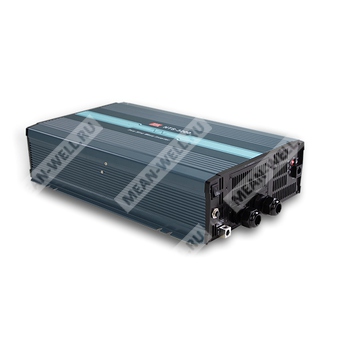

NTS-3200-248EU - автономный DC/AC инвертор с чистой синусоидой для преобразования 48 В постоянного напряжения в регулируемое сетевое AC напряжение.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTS |
Серия автономных DC/AC инверторов |
| 3200 |
Номинальная выходная мощность серии: 3200 Вт |
| 2 |
Диапазон выходного AC напряжения: 200/220/230/240 В |
| 48 |
Номинальное входное DC напряжение: 48 В |
| EU |
Исполнение выходной розетки: европейский тип |
Назначение и общее описание
NTS-3200-248EU представляет собой высоконадежный автономный инвертор мощностью 3200 Вт с истинно синусоидальным выходным напряжением. Устройство предназначено для питания AC нагрузки от DC источника 48 В, включая аккумуляторные батареи свинцово-кислотного или литий-ионного типа.
Инвертор выполнен на цифровой платформе с управлением от микроконтроллера. Применена упрощенная схема управления с быстрым откликом на изменение внешних условий, что повышает надежность работы. В конструкции использован малошумящий вентилятор с температурным управлением. Предусмотрены выбор выходного напряжения и частоты DIP-переключателями, режим энергосбережения, дистанционное включение и выключение, а также связь по RS-232.
Области применения включают бытовую и офисную нагрузку, электроинструмент, переносное оборудование, транспортные средства, яхты и автономные солнечные энергетические системы. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, ПК и ноутбуков, освещения, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, шкафов распределения питания, туристического оборудования, морских AC систем и промышленного оборудования.
Особенности
- Истинно синусоидальное выходное напряжение, коэффициент нелинейных искажений менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 6400 Вт.
- Охлаждение вентилятором с температурным управлением.
- Выбор выходного напряжения и частоты DIP-переключателями.
- Потребление без нагрузки в режиме энергосбережения менее 1,7 Вт.
- Широкий рабочий температурный диапазон от минус 25 до плюс 70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защита по входу: от переполюсовки, понижения входного напряжения с предупреждением, отключения по низкому напряжению, перенапряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от чрезмерного разряда за счет отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешних пультов IRC1, IRC2, IRC3.
- Поддержка связи RS-232.
- Конформное покрытие.
Применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские системы.
- Автономные солнечные энергосистемы.
Выход AC
| Параметр |
Значение для NTS-3200-248EU |
| Номинальная мощность, непрерывно |
3200 Вт |
| Повышенная мощность, 3 мин |
3680 Вт |
| Пиковая мощность, 10 с |
4800 Вт |
| Импульсная мощность, 30 периодов |
6400 Вт |
| Форма выходного напряжения |
Чистая синусоида, коэффициент нелинейных искажений менее 3% |
| Заводская установка выходного напряжения |
230 В AC |
| Выбираемое выходное напряжение |
200 / 220 / 230 / 240 В AC, выбор DIP-переключателями |
| Заводская установка частоты |
50 ±0,1 Гц |
| Выбираемая частота |
50 / 60 Гц, выбор DIP-переключателями |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Исполнение выходной розетки |
EU |
| Допустимый ток розетки |
16 А |
| Примечание по току розетки |
При токе нагрузки выше допустимого тока розетки необходимо использовать выходное терминальное подключение внутри панели AC выхода инвертора |

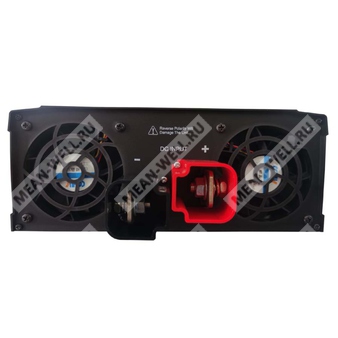

Вход DC
| Параметр |
Значение для NTS-3200-248EU |
| Номинальное входное напряжение |
48 В DC |
| Диапазон входного напряжения |
40...66 В DC |
| Типовой входной ток |
80 А |
| КПД, тип. |
93% |
| Внутренний предохранитель |
25 А x 6 |
| Потребление в режиме энергосбережения без нагрузки |
1,7 Вт |
| Режим энергосбережения |
По умолчанию отключен; при автоматическом обнаружении AC нагрузки не более 10 Вт устройство переходит в режим энергосбережения |
| Потребление в выключенном состоянии |
не более 2 мА |
| Совместимые типы батарей |
Свинцово-кислотные или литий-ионные |
Пороги по входному напряжению и защиты по входу
| Параметр |
Значение для NTS-3200-248EU |
| Предупреждение о низком входном напряжении |
44 ±1 В DC |
| Отключение по низкому входному напряжению |
40 ±1 В DC |
| Повторный запуск после низкого входного напряжения |
50 ±1 В DC |
| Предупреждение о высоком входном напряжении |
62 ±1 В DC |
| Отключение по высокому входному напряжению |
66 ±1 В DC |
| Повторный запуск после высокого входного напряжения |
60 ±1 В DC |
| Защита от переполюсовки батареи |
Срабатывание за счет перегорания внутреннего предохранителя |
Защиты по выходу
| Параметр |
Значение |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка |
105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Режим защиты при перегрузке |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функции управления и интерфейсы
| Параметр |
Значение |
| Дистанционное включение и выключение |
Через сухой контакт на фронтальном разъеме; разомкнутое состояние — нормальная работа, замкнутое состояние — дистанционное выключение |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
| Сопрягаемый корпус разъема |
JST XHP или эквивалент |
| Контакт разъема |
JST SXH-001T или эквивалент |
| Назначение контактов дистанционного управления |
Контакты 1, 2 разомкнуты — нормальная работа; контакты 1, 2 замкнуты — дистанционное выключение |
| Интерфейс связи |
RS-232 через разъем типа RJ11 |
| Кабель связи |
RJ11-RS232, заказывается отдельно |
| Назначение выводов RJ11 |
Rx: контакт 2, GND: контакт 3, Tx: контакт 4 |
| Соответствие сигналам DB9 |
Rx: контакт 3, GND: контакт 5, Tx: контакт 2 |
| Поддерживаемые внешние пульты |
IRC1, IRC2, IRC3 |
Настройка DIP-переключателями
| Переключатели |
Функция |
Состояние |
| SW1, SW2 |
Выбор выходного напряжения |
OFF/OFF = 200 В AC; OFF/ON = 220 В AC; ON/OFF = 230 В AC; ON/ON = 240 В AC |
| SW3 |
Выбор частоты |
ON = 50 Гц; OFF = 60 Гц |
| SW4 |
Режим энергосбережения |
ON = режим энергосбережения; OFF = обычный режим |
Светодиодная индикация
| Индикатор |
Состояние |
Индикация |
| Статус |
Проверка системы |
Зеленый |
| Статус |
Инвертор исправен |
Зеленый |
| Статус |
Дистанционное выключение |
Оранжевый |
| Статус |
Режим энергосбережения |
Оранжевый, мигание |
| Статус |
Аварийное состояние |
Красный |
| Параметр |
Зеленый |
Оранжевый |
Красный |
| Вход DC для 48 В версии |
50...62 В DC |
44...50 В DC |
менее 44 В DC или более 62 В DC |
| Нагрузка |
менее 40% |
40...80% |
более 80% |
| Состояние индикаторов |
Интерпретация |
| Статус — красный, вход DC — выключен, нагрузка — мигание |
Перегрузка по выходу или короткое замыкание на AC выходе |
| Статус — красный, вход DC — мигание, нагрузка — выключен |
Недопустимое входное DC напряжение |
| Статус — красный, вход DC — мигание, нагрузка — мигание |
Перегрев или блокировка вентилятора |
| Статус — мигание красным, вход DC — выключен, нагрузка — выключен |
Неисправность инвертора |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -30 до +70 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Вибрация |
10...500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Снижение мощности по температуре |
100% нагрузки сохраняется до 40 °C, далее требуется снижение; при 70 °C допустимо около 25% нагрузки, монтаж в горизонтальном положении |
| Зависимость нагрузки от входного напряжения |
Для 48 В версии продолжительная работа в области 42...66 В DC; при 40 В DC допустимо около 80% нагрузки, при 42 В DC — 100% нагрузки |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, Dekra Seal BS EN/EN62368-1, E13, EAC TP TC 004, AS/NZS 62368.1 |
| UL |
Не применяется для исполнения EU |
| Испытательное напряжение между входом DC и выходом AC |
3,0 кВ AC |
| Испытательное напряжение между выходом AC и корпусом |
1,5 кВ AC |
| Эмиссия |
Стандарт |
Уровень |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) для моделей 212/224/248, кроме Type-UN |
Класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
— |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
— |
| Помехоустойчивость |
Стандарт |
Уровень испытаний |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Излучаемое радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
| Базовые стандарты ЭМС |
BS EN/EN55024, BS EN/EN55035 |
— |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
336,9 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 30,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
420 x 270 x 98 мм |
| Масса изделия |
8,6 кг |
| Упаковка |
1 шт., 10,4 кг, 1,39 куб. фута |
Механические данные и подключение
| Параметр |
Значение |
| Габаритный корпус |
Case No. 289A |
| Охлаждение |
Принудительное воздушное, направление потока показано на корпусе |
| Клемма заземления корпуса |
Предусмотрена |
| Выходные клеммы исполнения TB |
FG / L / N |
Комплектность и аксессуары
| Наименование |
Статус |
Количество |
| Кабель RJ11-RS232 |
Опция, заказывается отдельно |
1 |
| Ручка для переноски |
Опция, заказывается отдельно |
1 |
| Опорная накладка |
В составе комплекта ручки |
4 |
| Винт для ручки |
В составе комплекта ручки |
2 |
| Защитные колпачки клемм |
Стандартная поставка |
2 |
| Винты для защитных колпачков |
Стандартная поставка |
4 |
Примечания
- КПД, стабилизация AC напряжения и коэффициент нелинейных искажений измеряются при нагрузке 2400 Вт, линейной нагрузке и входном напряжении 12,5 / 25 / 50 В DC в зависимости от версии.
- Потребление без нагрузки вне режима энергосбережения, типовое: для моделей 112/124/148 — 25 Вт; для моделей 212/224/248 — 55 Вт.
- Все параметры, не указанные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- Предусмотрена внутренняя схема предварительного запуска; время установления составляет 8 с.
- Источник питания рассматривается как самостоятельный узел, однако в конечном оборудовании требуется повторная проверка соответствия системы требованиям ЭМС.
