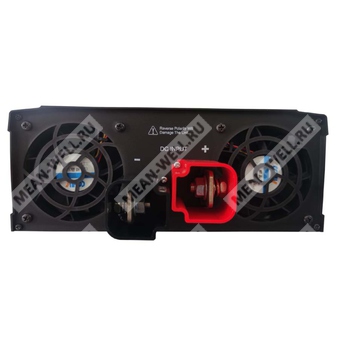

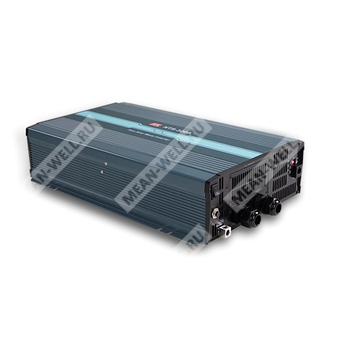

NTS-3200-248UN - автономный инвертор постоянного тока в переменный с чистой синусоидой для питания нагрузок от батареи 48 В.
Назначение
NTS-3200-248UN — высоконадежный автономный DC/AC инвертор серии NTS-3200 мощностью 3200 Вт, предназначенный для преобразования постоянного напряжения 48 В от аккумуляторной батареи в однофазное переменное напряжение с истинно синусоидальной формой сигнала. Исполнение ориентировано на внеcетевые энергетические системы, транспорт, морские применения, мобильные и удаленные объекты, а также резервное и распределенное электропитание.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTS |
Серия автономных DC/AC инверторов с чистой синусоидой |
| 3200 |
Номинальная серия по мощности 3200 Вт |
| 2 |
Исполнение по выходному напряжению AC: 200/220/230/240 В |
| 48 |
Номинальное входное напряжение DC: 48 В |
| UN |
Универсальный тип выходной розетки AC |
| NTS-3200-248UN |
Инвертор серии NTS, 3200 Вт, вход 48 В DC, выход 200/220/230/240 В AC, универсальная розетка |
Основные особенности
- Истинно синусоидальное выходное напряжение, коэффициент гармоник менее 3%.
- Высокая перегрузочная способность, пиковая мощность до 6400 Вт.
- Охлаждение вентилятором с температурным управлением.
- Выбор выходного напряжения и частоты с помощью DIP-переключателей.
- Потребление без нагрузки в режиме энергосбережения менее 1,7 Вт.
- Широкий диапазон рабочих температур от -25 до +70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защиты по входу: переполюсовка, предупреждение о пониженном напряжении, отключение по пониженному напряжению, защита от перенапряжения.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда по низкому напряжению отключения.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка выносных пультов IRC1, IRC2, IRC3.
- Поддержка связи RS-232 через разъем RJ11.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские суда.
- Внеcетевые солнечные энергетические системы.
Описание
NTS-3200 представляет собой автономный высоконадежный инвертор DC/AC мощностью 3200 Вт с истинно синусоидальным выходом. Ключевые особенности включают цифровую архитектуру с управлением на базе микроконтроллера, упрощенную схему управления с быстрым откликом на изменения условий эксплуатации и повышенной надежностью, малошумящий вентилятор высокого качества, пиковую мощность 6400 Вт, настраиваемые выходное напряжение и частоту, широкий температурный диапазон эксплуатации от -25 до +70 °C и полный набор защитных функций.
При совместной работе с аккумуляторными батареями устройство пригодно для применения в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах без доступа к централизованной электрической сети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, ПК и ноутбуков, освещения, индукционных плит, кондиционеров, электромеханического инструмента, телекоммуникационного оборудования, шкафов распределения питания, туристического и кемпингового оборудования, морских AC-сетей и производственного оборудования.
Параметры выхода AC
| Параметр |
Значение для NTS-3200-248UN |
| Номинальная мощность, непрерывно |
3200 Вт |
| Повышенная мощность, 3 мин |
3680 Вт |
| Пиковая мощность, 10 с |
4800 Вт |
| Импульсная мощность, 30 периодов |
6400 Вт |
| Форма выходного напряжения |
Истинная синусоида, гармонические искажения менее 3% |
| Номинальное выходное напряжение |
Заводская установка 230 В AC |
| Выбор выходного напряжения |
200 / 220 / 230 / 240 В AC, выбор DIP-переключателями |
| Частота выходного напряжения |
Заводская установка 50 ±0,1 Гц |
| Выбор частоты |
50 / 60 Гц, выбор DIP-переключателями |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Тип выходной розетки |
Универсальная |
| Допустимый ток розетки |
16 А |
| Примечание по выходной розетке |
При токе нагрузки выше допустимого для розетки необходимо использовать выходные клеммы внутри панели AC-выхода инвертора |
Параметры входа DC
| Параметр |
Значение для NTS-3200-248UN |
| Номинальное входное напряжение |
48 В DC |
| Диапазон входного напряжения |
40...66 В DC |
| Типовой входной ток |
80 А |
| КПД, типовой |
93% |
| Внутренний предохранитель |
25 А x 6 |
| Потребление без нагрузки в режиме энергосбережения |
1,7 Вт |
| Потребление в выключенном состоянии |
не более 2 мА |
| Режим энергосбережения |
По умолчанию отключен, при автоматическом обнаружении нагрузки AC не более 10 Вт устройство переходит в режим энергосбережения |
| Поддерживаемые типы аккумуляторов |
Свинцово-кислотные или литий-ионные |
Пороги защит и сигнализации по входу DC
| Параметр |
Значение для NTS-3200-248UN |
| Предупреждение о пониженном напряжении |
44 ±1 В DC |
| Отключение по пониженному напряжению |
40 ±1 В DC |
| Повторный запуск после пониженного напряжения |
50 ±1 В DC |
| Предупреждение о повышенном напряжении |
62 ±1 В DC |
| Отключение по повышенному напряжению |
66 ±1 В DC |
| Повторный запуск после повышенного напряжения |
60 ±1 В DC |
| Защита от переполюсовки батареи |
Размыкание внутреннего предохранителя |
Защиты по выходу AC
| Параметр |
Значение |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка |
105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Режим защиты при перегрузке |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функции управления и интерфейсы
| Параметр |
Значение |
| Дистанционное управление включением |
Сухой контакт на фронтальном разъеме |
| Логика дистанционного управления |
Разомкнуто: инвертор включен; замкнуто: инвертор выключен |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
| Ответная часть разъема |
JST XHP или эквивалент |
| Контакт |
JST SXH-001T или эквивалент |
| RS-232 |
Интерфейс через разъем RJ11 |
| Кабель связи |
RJ11-RS232, заказывается отдельно |
| Поддерживаемые выносные контроллеры |
IRC1, IRC2, IRC3 |
| Назначение выводов RJ11/DB9 |
Rx: RJ11 контакт 2 / DB9 контакт 3; GND: RJ11 контакт 3 / DB9 контакт 5; Tx: RJ11 контакт 4 / DB9 контакт 2 |
| Настройка DIP-переключателями |
Выходное напряжение, частота, режим энергосбережения |
Настройка DIP-переключателей
| Переключатели |
Функция |
Положение |
Результат для модели 200/220/230/240 В |
| SW1, SW2 |
Выбор выходного напряжения |
OFF, OFF |
200 В AC |
| SW1, SW2 |
Выбор выходного напряжения |
OFF, ON |
220 В AC |
| SW1, SW2 |
Выбор выходного напряжения |
ON, OFF |
230 В AC |
| SW1, SW2 |
Выбор выходного напряжения |
ON, ON |
240 В AC |
| SW3 |
Выбор частоты |
ON |
50 Гц |
| SW3 |
Выбор частоты |
OFF |
60 Гц |
| SW4 |
Режим энергосбережения |
ON |
Режим энергосбережения включен |
| SW4 |
Режим энергосбережения |
OFF |
Режим энергосбережения выключен |
Светодиодная индикация
Нормальный режим
| Индикатор |
Состояние |
| Зеленый, статус |
Проверка системы / инвертор исправен |
| Оранжевый, статус |
Дистанционное отключение / режим энергосбережения |
| Красный, статус |
Аварийное состояние |
Индикация уровня входного напряжения и нагрузки для 48 В исполнения
| Параметр |
Зеленый |
Оранжевый |
Красный |
| Вход DC |
50...62 В DC |
44...50 В DC |
менее 44 В DC или более 62 В DC |
| Нагрузка |
менее 40% |
40...80% |
более 80% |
Аварийная индикация
| Комбинация индикации |
Значение |
| Статус красный, вход DC выключен, нагрузка мигает красным |
Перегрузка по выходу или короткое замыкание на выходе AC |
| Статус красный, вход DC мигает красным, нагрузка выключена |
Аномальное входное напряжение DC |
| Статус красный, вход DC мигает красным, нагрузка мигает красным |
Перегрев или блокировка вентилятора |
| Статус мигает красным, вход DC выключен, нагрузка выключена |
Неисправность инвертора |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -30 до +70 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Вибрация |
10...500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Снижение мощности
| Условие |
Характеристика |
| По температуре окружающей среды |
100% нагрузки сохраняется до 40 °C, далее требуется снижение мощности; к 70 °C допустимая нагрузка снижается примерно до 25% |
| По входному напряжению для 48 В исполнения |
Непрерывная работа в диапазоне 42...66 В DC; при 40 В DC нагрузка ограничивается около 80%, при 41 В DC около 100% |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
CB по IEC62368-1, Dekra Seal по BS EN/EN62368-1, E13, EAC TP TC 004, AS/NZS 62368.1 |
| UL |
Не предусмотрен для данного исполнения |
| Электрическая прочность изоляции вход DC - выход AC |
3,0 кВ AC |
| Электрическая прочность изоляции выход AC - корпус |
1,5 кВ AC |
Электромагнитная совместимость, эмиссия
| Параметр |
Стандарт |
Уровень |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), для моделей 212/224/248, кроме исполнения UN |
Класс A |
| Гармонический ток |
BS EN/EN61000-3-2 |
— |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
— |
| Стандарты устойчивости |
BS EN/EN55024, BS EN/EN55035 |
— |
Электромагнитная совместимость, устойчивость
| Воздействие |
Стандарт |
Уровень испытания |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Излучаемое радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
420 x 270 x 98 мм |
| Масса нетто |
8,6 кг |
| Исполнение корпуса |
Case No. 289A |
| Охлаждение |
Принудительное, два вентилятора, направление воздушного потока указано на корпусе |
| Клемма соединения с шасси |
Предусмотрена |
Упаковка
| Параметр |
Значение |
| Комплектность упаковки |
1 шт. |
| Масса брутто |
10,4 кг |
| Объем упаковки |
1,39 куб. фута |
MTBF
| Параметр |
Значение |
| MTBF по Telcordia TR/SR-332 |
336,9 тыс. ч минимум |
| MTBF по MIL-HDBK-217F, 25 °C |
30,5 тыс. ч минимум |
Аксессуары и дополнительные принадлежности
| Наименование |
Обозначение |
Количество |
| Кабель связи RJ11 - RS-232 |
RJ11-RS232 |
1 |
| Выносной контроллер |
IRC1 / IRC2 / IRC3 |
заказывается отдельно |
| Ручка для переноски |
Carry Handle |
заказывается отдельно |
Стандартная комплектующая защита клемм
| Элемент |
Количество |
| Защитный колпачок для положительной клеммы |
1 |
| Защитный колпачок для отрицательной клеммы |
1 |
| Винт M3x4 |
4 |
Типовые применения
- Автономная система с аккумуляторным блоком, инвертором NTS и AC-розетками.
- Система с береговым питанием, зарядным устройством AC/DC, аккумуляторным блоком и инвертором для морских применений.
- Мобильная энергетическая система с зарядным устройством, аккумуляторным блоком, инвертором NTS и AC-нагрузками.
Примечания
| Пункт |
Содержание |
| 1 |
КПД, стабилизация выходного напряжения и коэффициент гармоник измерены при нагрузке 2400 Вт на линейной нагрузке при входном напряжении 12,5 / 25 / 50 В DC для соответствующих исполнений. |
| 2 |
Потребление без нагрузки в обычном режиме, типовое: для исполнений 112 / 124 / 148 — 25 Вт; для исполнений 212 / 224 / 248 — 55 Вт. |
| 3 |
Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках. |
| 4 |
Внутренняя схема предварительного пуска; время установления режима составляет 8 с. |
| 5 |
Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС всей системы. Для методики испытаний рекомендуется руководство по ЭМИ-испытаниям компонентов источников питания, опубликованное производителем. |
