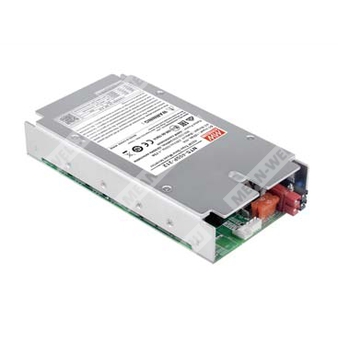

NTS-400P-212 - встраиваемый DC AC инвертор с чистой синусоидой для преобразования 12 В постоянного напряжения в однофазное сетевое переменное напряжение.
Краткое описание
NTS-400P-212 представляет собой высоконадежный встраиваемый автономный инвертор постоянного тока в переменный ток мощностью 400 Вт с выходным напряжением синусоидальной формы. Устройство выполнено по цифровой архитектуре с управлением от микроконтроллера, отличается компактными габаритами, малой массой, возможностью выбора выходного напряжения и частоты при помощи DIP-переключателя, поддерживает дистанционное включение и отключение, режим энергосбережения, мониторинг состояния через интерфейс Tx/Rx и комплекс встроенных защит по входу и выходу.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NTS | Серия инверторов |
| 400 | Номинальная выходная мощность 400 Вт |
| P | Исполнение для встраивания на печатной плате / built-in type |
| 2 | Группа выходного переменного напряжения 200 / 220 / 230 / 240 В AC |
| 12 | Номинальное входное постоянное напряжение 12 В DC |
| NTS-400P-212 | Инвертор 400 Вт, встроенное исполнение, вход 12 В DC, выход 200/220/230/240 В AC |
Особенности
- Компактные размеры и малая масса.
- Выходное напряжение истинной синусоидальной формы, коэффициент нелинейных искажений менее 3%.
- Высокая пиковая мощность до 800 Вт.
- Работа при естественной конвекции до 250 Вт и при принудительном охлаждении до 400 Вт.
- Выбор выходного напряжения AC и частоты при помощи DIP-переключателя.
- Потребление без нагрузки в режиме энергосбережения менее 1,5 Вт.
- Широкий диапазон рабочих температур от -20 до +70 °C.
- Дистанционное включение и отключение питания.
- Защиты по входу: обратная полярность, предупреждение о пониженном входном напряжении, отключение по пониженному входному напряжению, защита от повышенного входного напряжения.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от переразряда с отключением по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка интерфейса Tx/Rx для контроля состояния инвертора.
- Защитное конформное покрытие.
Области применения
- Мобильные устройства.
- Бытовое и офисное оборудование.
- Портативная аппаратура.
- Транспортные средства.
- Яхты и морское оборудование.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и системы передачи данных.
Функциональные возможности и назначение
Инвертор предназначен для построения автономных и бортовых систем электропитания, где отсутствует доступ к централизованной сети переменного тока. При работе совместно с аккумуляторной батареей устройство формирует стабильное однофазное выходное напряжение переменного тока для питания вычислительной техники, зарядных устройств, средств связи, освещения, телевизионной и радиотехники, оборудования транспортных и морских систем, а также нагрузки общего назначения.
Параметры выхода AC
| Параметр | Значение для NTS-400P-212 |
| Номинальная непрерывная мощность | 400 Вт |
| Допустимая перегрузка в течение 3 минут | 460 Вт |
| Пиковая мощность в течение 10 секунд | 600 Вт |
| Импульсная мощность в течение 30 циклов | 800 Вт |
| Выходное напряжение AC | 200 / 220 / 230 / 240 В AC, выбирается DIP-переключателем |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 / 60 Гц, выбирается DIP-переключателем |
| Заводская установка частоты | 50 Гц ±0,1 Гц |
| Форма выходного напряжения | Истинная синусоида, THD < 3% |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Защита от короткого замыкания по выходу | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | 105…115% нагрузки в течение 180 с, 115…150% нагрузки в течение 10 с |
| Режим защиты при перегрузке | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Параметры входа DC
| Параметр | Значение для NTS-400P-212 |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 10…16,5 В DC |
| Типовой входной ток | 40 А |
| Типовой КПД | 91% |
| Внутренний предохранитель | 40 А × 2 |
| Поддерживаемые типы аккумуляторов | Свинцово-кислотные или литий-ионные |
| Ток в выключенном состоянии | <1 мА, при этом аккумулятор должен быть отключен от входа DC |
Потребление без нагрузки
| Параметр | Значение для NTS-400P-212 |
| Потребление без нагрузки в обычном режиме | 10 Вт |
| Потребление без нагрузки в режиме энергосбережения | 1,2 Вт |
| Порог автоматического перехода в режим энергосбережения | При автоматически определяемой выходной нагрузке AC не более 10 Вт |
| Состояние режима энергосбережения по умолчанию | Отключен |
Защиты по входу DC
| Параметр | Значение для NTS-400P-212 |
| Предупреждение о пониженном входном напряжении | 11 ±0,3 В DC |
| Отключение по пониженному входному напряжению | 10 ±0,3 В DC |
| Повторный запуск после пониженного входного напряжения | 12,5 ±0,3 В DC |
| Предупреждение о повышенном входном напряжении | 15,5 ±0,3 В DC |
| Отключение по повышенному входному напряжению | 16,5 ±0,3 В DC |
| Повторный запуск после повышенного входного напряжения | 15 ±0,3 В DC |
| Защита от переполюсовки аккумулятора | Срабатывание внутреннего предохранителя |
Функции управления и интерфейсы
| Функция | Описание |
| Дистанционное включение/отключение | Управление через сухой контакт на разъеме CN301; разомкнуто — нормальная работа, замкнуто — удаленное отключение |
| Интерфейс связи | Поддержка Tx/Rx для мониторинга состояния инвертора |
| Выбор выходного напряжения | Через DIP-переключатели SW1 и SW2 |
| Выбор частоты | Через DIP-переключатель SW3; ON — 50 Гц, OFF — 60 Гц |
| Выбор режима энергосбережения | Через DIP-переключатель SW4; ON — режим энергосбережения, OFF — обычный режим |
Настройка DIP-переключателей
| Положение SW1 | Положение SW2 | Выходное напряжение для версии 2xx |
| OFF | OFF | 200 В AC |
| OFF | ON | 220 В AC |
| ON | OFF | 230 В AC |
| ON | ON | 240 В AC |
| Переключатель | Положение | Функция |
| SW3 | ON | 50 Гц |
| SW3 | OFF | 60 Гц |
| SW4 | ON | Режим энергосбережения |
| SW4 | OFF | Обычный режим |
Индикация состояния
| Индикатор | Состояние | Значение |
| Зеленый | System check | Проверка системы |
| Зеленый | Inverter OK | Инвертор исправен |
| Оранжевый | Remote off | Удаленное отключение |
| Оранжевый | Saving mode | Режим энергосбережения |
| Красный | Abnormal status | Аварийное состояние |
Индикация входного напряжения и уровня нагрузки
| Параметр | Зеленый | Оранжевый | Красный |
| Входное напряжение DC | 12,5…15,5 В DC | 11…12,5 В DC | <11 В DC или >15,5 В DC |
| Нагрузка | <40% | 40…80% | >80% |
Аварийная индикация
| Состояние индикаторов | Интерпретация |
| Аварийный статус активен, индикация нагрузки мигает | Перегрузка по выходу или короткое замыкание на выходе AC |
| Аварийный статус активен, индикация входа DC мигает | Ненормированное входное напряжение DC |
| Аварийный статус активен, индикация входа DC и нагрузки мигает | Перегрев или блокировка вентилятора |
| Аварийный статус мигает, индикация входа DC и нагрузки неактивна | Неисправность инвертора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -30…+70 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Режимы по температуре и охлаждению
| Параметр | Значение |
| Номинальная мощность при естественной конвекции | 250 Вт |
| Номинальная мощность при принудительном охлаждении | 400 Вт |
| Рекомендуемое принудительное охлаждение | Воздушный поток от вентилятора 10 CFM |
| Ориентация для дерейтинга | Горизонтальная |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, редакция 2; CSA/UL 62368-1, редакция 3; E13; EAC TPTC004; AS/NZS 62368.1 |
| Испытательное напряжение изоляции вход DC — выход AC | 3,0 кВ AC |
| Испытательное напряжение изоляции выход AC — FG | 1,5 кВ AC |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| Устойчивость к электростатическим разрядам | BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху, 8 кВ при контакте |
| Устойчивость к радиочастотному электромагнитному полю | BS EN/EN61000-4-3, уровень 3, 10 В/м |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Стандарты иммунитета ЭМС | BS EN/EN55024, BS EN/EN55035 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 836,2 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 84 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 186 × 100,5 × 32 мм |
| Масса | 0,75 кг |
| Упаковка | 18 шт. в упаковке, масса 14,5 кг, объем 1,01 куб. фута |
Механические данные и разъемы
| Узел | Исполнение |
| Разъем входа DC TB1 | Anderson 1327 и 1327G6 либо эквивалент |
| Контакты входа DC | Красный — +V, черный — -V |
| Разъем выхода AC CN500 | JST B6P-VH либо эквивалент |
| Назначение выводов CN500 | 1 — FG, 4 — выход AC/N, 6 — выход AC/L, 2/3/5 — не используются |
| Разъем дистанционного управления CN301 | JST S2B-XH-A либо эквивалент |
| Разъем интерфейса связи CN50 | CHYAO SHIUN JS-100R-03 либо эквивалент |
| Назначение выводов CN50 | 1 — общий сигналов, 2 — UART-RX, 3 — UART-TX |
| Разъем вентилятора CN100 | JST B3B-XH-A либо эквивалент |
| Назначение выводов CN100 | 1 — питание вентилятора +V, 2 — питание вентилятора -V, 3 — ШИМ-сигнал управления скоростью |
| Параметры питания вентилятора | 12 В, до 0,4 А |
| Рекомендуемый вентилятор | CCHV CHT4012BH-W20D 4020B |
Комплект поставки
| Позиция | Описание | Количество |
| 1 | Сопрягаемый провод для интерфейсов CN50 и CN100, стандартный аксессуар | 2 шт. на модель |
| 2 | Сопрягаемый провод для интерфейса CN301, стандартный аксессуар | 1 шт. на модель |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измеряются при мощности 400 Вт на линейной нагрузке и входном напряжении 12,5 В DC / 25 В DC / 50 В DC.
- Все параметры, не оговоренные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках.
- В устройстве предусмотрена внутренняя схема предварительного пуска; время установления составляет 8 с.
- Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования требуется дополнительное подтверждение соответствия всей системы требованиям ЭМС.
