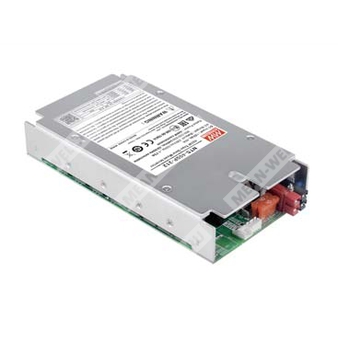

NTS-400P-224 - встраиваемый DC/AC инвертор 24 В в 220/230/240 В переменного тока с чистой синусоидой и номинальной мощностью 400 Вт.
Назначение
NTS-400P-224 представляет собой высоконадежный встраиваемый автономный инвертор постоянного тока в переменный ток с выходной формой напряжения в виде истинной синусоиды. Устройство предназначено для преобразования входного напряжения 24 В постоянного тока в однофазное переменное напряжение 200/220/230/240 В с выбираемой частотой 50 или 60 Гц. Компонент ориентирован на применение в составе автономных и мобильных энергетических систем, в промышленной электронике, транспортной технике, телекоммуникационном оборудовании, системах удаленного питания и внеcетевых солнечных установках.
Расшифровка партномера
| Фрагмент | Значение |
| NTS | Серия инверторов DC/AC с истинной синусоидой |
| 400 | Номинальная выходная мощность 400 Вт |
| P | Исполнение для встроенного монтажа на печатной плате/в составе оборудования |
| 2 | Выход переменного тока 200/220/230/240 В |
| 24 | Номинальное входное напряжение 24 В постоянного тока |
Особенности
- Компактные габариты и малая масса.
- Выходное напряжение с истинной синусоидой, коэффициент гармонических искажений менее 3%.
- Высокая пиковая мощность до 800 Вт.
- Работа при естественной конвекции до 250 Вт и до 400 Вт при принудительном охлаждении.
- Выбор выходного напряжения переменного тока и частоты с помощью DIP-переключателей.
- Низкое потребление без нагрузки; в режиме энергосбережения не более 1,5 Вт.
- Широкий диапазон рабочей температуры от минус 20 до плюс 70 °C.
- Дистанционное включение и выключение.
- Защиты по входу: от обратной полярности, сигнализация по пониженному напряжению, отключение по пониженному напряжению, защита от перенапряжения.
- Защиты по выходу: от короткого замыкания, перегрузки, перегрева.
- Защита аккумулятора от глубокого разряда посредством отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка интерфейса Tx/Rx для мониторинга состояния инвертора.
- Защитное конформное покрытие.
Области применения
- Мобильные устройства.
- Бытовое и офисное оборудование.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морская техника.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
NTS-400P-224 является инвертором мощностью 400 Вт повышенной надежности во встраиваемом исполнении для автономных систем питания. Ключевые особенности включают цифровую архитектуру с управлением от микроконтроллера, упрощенную схему управления с быстрым откликом на изменения условий эксплуатации, компактные размеры, малую массу, пиковую мощность 800 Вт, возможность настройки выходного напряжения и частоты, широкий диапазон рабочих температур, встроенную функцию дистанционного включения и выключения, низкое потребление без нагрузки в энергосберегающем режиме и полный набор защитных функций.
При совместной работе с аккумуляторными батареями устройство пригодно для использования в жилых, коммерческих, морских, автомобильных и удаленных объектах без доступа к централизованной электрической сети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, осветительных систем, кемпингового оборудования и другой нагрузки переменного тока.
Выход переменного тока
| Параметр | Значение для NTS-400P-224 |
| Номинальная непрерывная мощность | 400 Вт |
| Перегрузочная мощность на 3 мин | 460 Вт |
| Пиковая мощность на 10 с | 600 Вт |
| Импульсная мощность на 30 циклов | 800 Вт |
| Выходное напряжение | 200/220/230/240 В AC, выбирается DIP-переключателем |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50/60 Гц, выбирается DIP-переключателем |
| Заводская установка частоты | 50 Гц ±0,1 Гц |
| Форма выходного напряжения | Истинная синусоида |
| Коэффициент гармонических искажений | Менее 3% |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Перегрузочная характеристика | 105...115% нагрузки в течение 180 с, 115...150% нагрузки в течение 10 с |
| Защита от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
Вход постоянного тока
| Параметр | Значение для NTS-400P-224 |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 20...33 В DC |
| Типовой входной ток | 20 А |
| Типовой КПД | 93% |
| Тип аккумуляторов | Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель | 30 А × 2 |
| Потребление без нагрузки в обычном режиме | 10 Вт |
| Потребление в режиме энергосбережения | 1,3 Вт |
| Порог перехода в режим энергосбережения | Автоопределение, при выходной нагрузке AC не более 10 Вт |
| Ток потребления в выключенном состоянии | Менее 1 мА, при этом вход DC должен быть отключен от аккумулятора |
Пороговые уровни защит по входу
| Параметр | Значение для NTS-400P-224 |
| Сигнализация по пониженному напряжению | 22 ±0,5 В DC |
| Отключение по пониженному напряжению | 20 ±0,5 В DC |
| Повторный запуск после пониженного напряжения | 25 ±0,5 В DC |
| Сигнализация по повышенному напряжению | 31 ±0,5 В DC |
| Отключение по повышенному напряжению | 33 ±0,5 В DC |
| Повторный запуск после перенапряжения | 30 ±0,5 В DC |
| Защита от обратной полярности | Срабатывание посредством перегорания внутреннего предохранителя |
Функции управления и настройки
| Функция | Описание |
| Дистанционное включение/выключение | Через сухой контакт на разъеме CN301; разомкнутое состояние — нормальная работа, короткое замыкание — дистанционное выключение |
| Интерфейс мониторинга | Поддержка Tx/Rx для мониторинга состояния инвертора |
| Настройка выходного напряжения | Через DIP-переключатели SW1 и SW2 |
| Настройка частоты | Через DIP-переключатель SW3 |
| Настройка режима энергосбережения | Через DIP-переключатель SW4 |
Настройка DIP-переключателей
| Переключатель | Положение | Функция |
| SW1, SW2 | OFF, OFF | 200 В AC |
| SW1, SW2 | OFF, ON | 220 В AC |
| SW1, SW2 | ON, OFF | 230 В AC |
| SW1, SW2 | ON, ON | 240 В AC |
| SW3 | ON | 50 Гц |
| SW3 | OFF | 60 Гц |
| SW4 | ON | Режим энергосбережения включен |
| SW4 | OFF | Обычный режим |
Индикация состояния
| Индикатор | Цвет/режим | Значение |
| Статус | Зеленый | Проверка системы / инвертор исправен |
| Статус | Оранжевый | Дистанционное выключение / режим энергосбережения |
| Статус | Красный | Аварийное состояние |
| Вход DC | Зеленый | 25...31 В DC |
| Вход DC | Оранжевый | 22...25 В DC |
| Вход DC | Красный | Менее 22 В DC или более 31 В DC |
| Нагрузка | Зеленый | Менее 40% нагрузки |
| Нагрузка | Оранжевый | 40...80% нагрузки |
| Нагрузка | Красный | Более 80% нагрузки |
Аварийная индикация
| Состояние индикации | Значение |
| Аварийный статус, индикация нагрузки мигает | Перегрузка выхода или короткое замыкание по выходу AC |
| Аварийный статус, индикация входа DC мигает | Аномальное входное напряжение DC |
| Аварийный статус, мигают индикации входа DC и нагрузки | Перегрев или блокировка вентилятора |
| Аварийный статус, мигает только статус | Отказ инвертора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -20 до +70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -30 до +70 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
Тепловые режимы и снижение мощности
| Условие | Допустимая нагрузка |
| Естественная конвекция | 250 Вт |
| Принудительное охлаждение вентилятором 10 CFM | 400 Вт |
| Работа при повышенной температуре | Снижение допустимой нагрузки согласно кривой дерейтинга |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB по IEC 62368-1 редакция 2, CSA/UL 62368-1 редакция 3, E13, EAC TPTC004, AS/NZS 62368.1 |
| Испытательное напряжение изоляции вход-выход AC | 3,0 кВ AC между DC входом и AC выходом |
| Испытательное напряжение изоляции выход-земля | 1,5 кВ AC между AC выходом и FG |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A для моделей 212/224/248 |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| Устойчивость к электростатическим разрядам | BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху, 8 кВ контакт |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 3, 10 В/м |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Комплексные стандарты ЭМС | BS EN/EN55024, BS EN/EN55035 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 836,2 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 84 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 186 × 100,5 × 32 мм |
| Масса | 0,75 кг |
| Упаковка | 18 шт. в упаковке, масса упаковки 14,5 кг, объем 1,01 куб. фут |
Механическое исполнение и соединители
| Узел | Исполнение |
| Входной разъем DC, TB1 | Anderson 1327 и 1327G6 или эквивалент |
| Контакты входа DC | Красный — DC вход +V, черный — DC вход -V |
| Выходной разъем AC, CN500 | JST B6P-VH или эквивалент |
| Назначение контактов CN500 | 1 — FG, 4 — выход AC/N, 6 — выход AC/L, 2/3/5 — не используются |
| Разъем дистанционного управления, CN301 | JST S2B-XH-A или эквивалент |
| Разъем связи, CN50 | CHYAO SHIUN JS-100R-03 или эквивалент; 1 — GND сигнала, 2 — UART-RX, 3 — UART-TX |
| Разъем вентилятора, CN100 | JST B3B-XH-A или эквивалент |
| Назначение контактов CN100 | 1 — питание вентилятора +V, 2 — питание вентилятора -V, 3 — ШИМ-сигнал управления скоростью |
| Параметры вентилятора | 12 В, не более 0,4 А |
| Рекомендуемая модель вентилятора | CCHV CHT4012BH-W20D 4020B |
Комплект поставки по аксессуарам
| Наименование | Количество |
| Ответный проводной интерфейс для CN50, CN100, стандартный аксессуар | 2 шт. на модель |
| Ответный проводной интерфейс для CN301, стандартный аксессуар | 1 шт. на модель |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измеряются при нагрузке 400 Вт на линейной нагрузке и входном напряжении 25 В DC для 24-вольтовых моделей.
- Все параметры, не оговоренные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках.
- Внутренняя схема предварительного запуска обеспечивает время установления 8 с.
- Источник питания рассматривается как самостоятельный компонент, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям по электромагнитной совместимости в составе всей системы.
