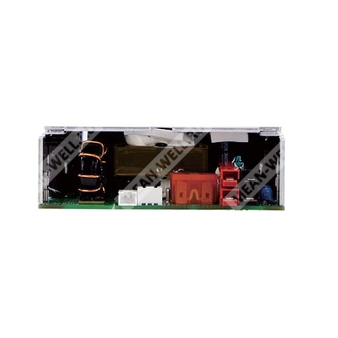

NTS-400P-248 - встраиваемый инвертор постоянного напряжения 48 В в переменное напряжение 200/220/230/240 В с выходом чистой синусоидальной формы мощностью 400 Вт.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTS |
Серия инверторов DC/AC с истинно синусоидальным выходом |
| 400 |
Номинальная выходная мощность 400 Вт |
| P |
Исполнение для встраивания на печатную плату, встроенный тип |
| 2 |
Группа выходного переменного напряжения 200/220/230/240 В AC |
| 48 |
Номинальное входное постоянное напряжение 48 В DC |
| NTS-400P-248 |
Инвертор 48 В DC / 200…240 В AC, 400 Вт, встроенного исполнения |
Назначение
NTS-400P-248 представляет собой высоконадежный автономный DC/AC инвертор встроенного исполнения с цифровым управлением на базе микроконтроллера. Устройство преобразует постоянное напряжение 48 В в синусоидальное переменное напряжение промышленного качества и предназначено для питания нагрузок в системах, где отсутствует сеть переменного тока либо требуется резервное/автономное энергоснабжение.
Особенности
- Компактное исполнение и малая масса.
- Выходное напряжение истинной синусоидальной формы с коэффициентом нелинейных искажений менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 800 Вт.
- Работа при естественной конвекции до 250 Вт, при принудительном обдуве до 400 Вт.
- Выбор выходного напряжения и частоты с помощью DIP-переключателя.
- Малое потребление без нагрузки в режиме энергосбережения.
- Широкий диапазон рабочих температур от -20 до +70 °C.
- Дистанционное включение и выключение.
- Защита по входу: от переполюсовки, сигнализация по пониженному напряжению, отключение по пониженному напряжению, защита от перенапряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от переразряда по низкому напряжению отключения.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка интерфейса Tx/Rx для мониторинга состояния инвертора.
- Конформное защитное покрытие.
Области применения
- Мобильные устройства.
- Бытовая и офисная аппаратура.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и системы передачи данных.
Описание
NTS-400P-248 является инвертором мощностью 400 Вт с высокой эксплуатационной надежностью, предназначенным для встроенного применения в автономных энергетических системах. Ключевые особенности включают цифровую архитектуру с микроконтроллерным управлением, оптимизированную схему управления с быстрым откликом на изменение условий работы, компактные габариты, малую массу, пиковую мощность до 800 Вт, настраиваемые выходное напряжение и частоту, широкий температурный диапазон эксплуатации, встроенную функцию дистанционного включения и выключения, низкое потребление без нагрузки в энергосберегающем режиме и полный набор защитных функций.
В сочетании с аккумуляторной батареей устройство пригодно для применения в жилых, коммерческих, морских, автомобильных и удаленных объектах без доступа к централизованной электрической сети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, ПК и ноутбуков, осветительного оборудования, туристического и судового оборудования переменного тока.
Выход переменного тока
| Параметр |
Значение для NTS-400P-248 |
| Номинальная непрерывная мощность |
400 Вт |
| Мощность сверх номинала, 3 мин |
460 Вт |
| Пиковая мощность, 10 с |
600 Вт |
| Импульсная мощность, 30 периодов |
800 Вт |
| Выходное напряжение |
200 / 220 / 230 / 240 В AC, выбирается DIP-переключателем |
| Заводская установка выходного напряжения |
230 В AC |
| Частота выходного напряжения |
50/60 Гц, выбирается DIP-переключателем |
| Заводская установка частоты |
50 Гц ±0,1 Гц |
| Форма выходного напряжения |
Истинная синусоида, THD < 3% |
| Стабилизация выходного напряжения |
±3,0% от номинального выходного напряжения |
| Индикация состояния |
См. раздел светодиодной индикации |
Вход постоянного тока
| Параметр |
Значение для NTS-400P-248 |
| Номинальное входное напряжение |
48 В DC |
| Диапазон входного напряжения |
40 ~ 66 В DC |
| Типовой входной ток |
10 А |
| Типовой КПД |
93% |
| Внутренний предохранитель |
10 А × 2 |
| Типы аккумуляторов |
Свинцово-кислотные или литий-ионные |
| Потребление без нагрузки, обычный режим |
12 Вт |
| Потребление без нагрузки, режим энергосбережения |
1,5 Вт |
| Условие перехода в режим энергосбережения |
По умолчанию отключен; при автоматическом определении нагрузки на выходе AC не более 10 Вт устройство переходит в режим энергосбережения |
| Ток в выключенном состоянии |
менее 1 мА, при этом батарея должна быть отключена от входа DC |
Защиты по входу постоянного тока
| Параметр |
Значение для NTS-400P-248 |
| Сигнализация по пониженному входному напряжению |
44 ±1 В DC |
| Отключение по пониженному входному напряжению |
40 ±1 В DC |
| Повторный запуск после пониженного входного напряжения |
50 ±1 В DC |
| Сигнализация по повышенному входному напряжению |
62 ±1 В DC |
| Отключение по повышенному входному напряжению |
66 ±1 В DC |
| Повторный запуск после повышенного входного напряжения |
60 ±1 В DC |
| Защита от переполюсовки аккумулятора |
Срабатывание через перегорание внутреннего предохранителя |
Защиты по выходу переменного тока
| Параметр |
Значение для NTS-400P-248 |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки |
105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Режим защиты от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функции управления и настройки
| Функция |
Описание |
| Дистанционное включение/выключение |
Через фронтальный разъем сухого контакта; разомкнутое состояние — нормальная работа, замкнутое состояние — удаленное выключение |
| Интерфейс мониторинга |
Поддержка Tx/Rx для мониторинга состояния инвертора |
Настройка DIP-переключателем
| Переключатель |
Назначение |
Положение |
Функция |
| SW1, SW2 |
Выбор выходного напряжения AC |
OFF OFF |
200 В AC |
| SW1, SW2 |
Выбор выходного напряжения AC |
OFF ON |
220 В AC |
| SW1, SW2 |
Выбор выходного напряжения AC |
ON OFF |
230 В AC |
| SW1, SW2 |
Выбор выходного напряжения AC |
ON ON |
240 В AC |
| SW3 |
Выбор частоты |
ON |
50 Гц |
| SW3 |
Выбор частоты |
OFF |
60 Гц |
| SW4 |
Режим энергосбережения |
ON |
Включен |
| SW4 |
Режим энергосбережения |
OFF |
Выключен |
Светодиодная индикация
| Параметр |
Зеленый |
Оранжевый |
Красный |
| Состояние |
Проверка системы / инвертор исправен |
Удаленное выключение / режим энергосбережения |
Аварийное состояние |
| Входное напряжение DC |
50 ~ 62 В DC |
44 ~ 50 В DC |
<44 В DC или >62 В DC |
| Нагрузка |
<40% |
40 ~ 80% |
>80% |
Аварийная индикация
| Индикация |
Состояние |
| Аварийный статус активен, индикация входа выключена, индикация нагрузки мигает |
Перегрузка по выходу или короткое замыкание на выходе AC |
| Аварийный статус активен, индикация входа мигает, индикация нагрузки выключена |
Ненормированное входное напряжение DC |
| Аварийный статус активен, индикация входа мигает, индикация нагрузки мигает |
Перегрев или блокировка вентилятора |
| Аварийный статус мигает, индикация входа выключена, индикация нагрузки выключена |
Отказ инвертора |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +70 °C |
| Рабочая влажность |
20% ~ 90% относительной влажности, без конденсации |
| Температура хранения |
-30 ~ +70 °C |
| Влажность при хранении |
10% ~ 95% относительной влажности, без конденсации |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Охлаждение и снижение мощности
| Условие |
Допустимая нагрузка |
| Естественная конвекция |
250 Вт |
| Принудительный обдув вентилятором 10 CFM |
400 Вт |
| Зависимость от входного напряжения для 48 В моделей |
Нагрузка |
| 40 В DC |
40% |
| 42 В DC |
60% |
| 42 ~ 66 В DC |
100% при наличии принудительного обдува; 60% при естественной конвекции |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, редакция 2; CSA/UL 62368-1, редакция 3; E13; EAC TPTC004; AS/NZS 62368.1 |
| Испытательное напряжение изоляции |
Вход DC — выход AC: 3,0 кВ AC; выход AC — защитное заземление: 1,5 кВ AC |
| Электромагнитная эмиссия |
Стандарт |
Класс / уровень |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Гармонический ток |
BS EN/EN61000-3-2 |
Не указано |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Не указано |
| Электромагнитная устойчивость |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте |
| Устойчивость к излучаемому полю |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Общие стандарты устойчивости |
BS EN/EN55024, BS EN/EN55035 |
Соответствует |
Надежность, габариты, масса и упаковка
| Параметр |
Значение |
| MTBF |
836,2 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 84 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
186 × 100,5 × 32 мм |
| Масса |
0,75 кг |
| Упаковка |
18 шт. / 14,5 кг / 1,01 куб. фута |
Механическое исполнение и подключения
| Узел |
Исполнение |
| Входной разъем DC, TB1 |
Anderson 1327 и 1327G6 или эквивалент |
| Выходной разъем AC, CN500 |
JST B6P-VH или эквивалент |
| Разъем дистанционного управления, CN301 |
JST S2B-XH-A или эквивалент |
| Разъем коммуникации, CN50 |
CHYAO SHIUN JS-100R-03 или эквивалент |
| Разъем вентилятора, CN100 |
JST B3B-XH-A или эквивалент |
| TB1, вход DC |
Назначение |
| Красный |
Вход DC +V |
| Черный |
Вход DC -V |
| CN500, выход AC |
Назначение |
| 1 |
Защитное заземление |
| 2, 3 |
Не используются |
| 4 |
Выход AC, нейтраль |
| 5 |
Не используется |
| 6 |
Выход AC, линия |
| CN301, дистанционное управление |
Назначение |
| 1, 2 разомкнуты |
Нормальная работа инвертора |
| 1, 2 замкнуты |
Удаленное выключение инвертора |
| CN50, коммуникационный интерфейс |
Назначение |
| 1 |
Сигнальная земля |
| 2 |
UART-RX |
| 3 |
UART-TX |
| CN100, разъем вентилятора |
Назначение |
| 1 |
Питание вентилятора +V |
| 2 |
Питание вентилятора -V |
| 3 |
ШИМ-сигнал управления скоростью вентилятора |
| Параметры питания вентилятора |
12 В / 0,4 А максимум |
| Рекомендуемая модель вентилятора |
CCHV CHT4012BH-W20D 4020B |
Комплект поставки
| Поз. |
Наименование |
Количество |
| 1 |
Согласующий провод для интерфейсов управления CN50 и CN100, стандартный аксессуар, длина 50 мм, провод UL1007 22AWG |
2 шт. на модель |
| 2 |
Согласующий провод для интерфейса управления CN301, стандартный аксессуар, длина 50 мм, провод UL1007 22AWG |
1 шт. на модель |
Примечания
| № |
Содержание |
| 1 |
КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измеряются при мощности 400 Вт, линейной нагрузке и входном напряжении 12,5/25/50 В DC для соответствующих моделей. |
| 2 |
Все параметры, не указанные особо, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках. |
| 3 |
Встроена схема предварительного запуска; время установления режима составляет 8 с. |
| 4 |
Источник питания рассматривается как самостоятельный компонент, однако в составе конечного оборудования требуется дополнительное подтверждение соответствия всей системы требованиям по электромагнитной совместимости. |
