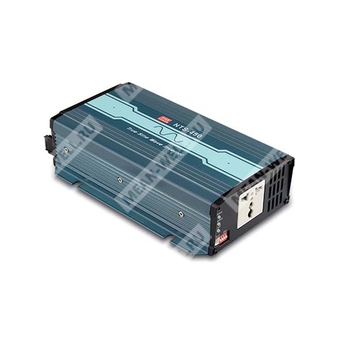

NTS-450-212EU - высоконадежный автономный инвертор DC/AC с чистой синусоидой, преобразующий 12 В постоянного напряжения в 230 В переменного напряжения.
Расшифровка партномера
| Элемент | Значение | Описание |
| NTS | Серия NTS | Серия инверторов постоянного тока в переменный с чистой синусоидой |
| 450 | 450 Вт | Номинальная непрерывная выходная мощность |
| 2 | 230 В AC класс | Выходное напряжение относится к группе 200/220/230/240 В AC, выбирается DIP-переключателем |
| 12 | 12 В DC | Номинальное входное напряжение постоянного тока |
| EU | Тип EU | Европейский тип выходной розетки |
Назначение
NTS-450-212EU представляет собой автономный инвертор с цифровым управлением на базе микроконтроллера, предназначенный для преобразования энергии аккумуляторной батареи 12 В DC в стабилизированное переменное напряжение с чистой синусоидой. Устройство ориентировано на применение в жилых, коммерческих, мобильных, морских, транспортных и удаленных энергетических системах, где отсутствует доступ к централизованной сети электроснабжения.
Особенности
- Компактное исполнение и малая масса.
- Выход с чистой синусоидой, коэффициент нелинейных искажений менее 3%.
- Пиковая выходная мощность до 900 Вт.
- Вентилятор охлаждения с температурным управлением.
- Выбор выходного напряжения и частоты DIP-переключателем.
- Потребление без нагрузки в режиме энергосбережения не более 1,2 Вт.
- Диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защита по входу: от переполюсовки, пониженного напряжения с предупреждением, отключения по пониженному напряжению, перенапряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от переразряда по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Конформное защитное покрытие.
Области применения
- Мобильные устройства.
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и суда.
- Автономные солнечные энергосистемы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
NTS-450-212EU является высоконадежным автономным инвертором DC/AC с чистой синусоидой мощностью 450 Вт. Ключевые особенности включают цифровую архитектуру с управлением от микроконтроллера, упрощенную схему управления с быстрым откликом на изменения внешних условий и повышенной надежностью, малошумящий вентилятор высокого качества, пиковую мощность 900 Вт, регулировку выходного напряжения и частоты, широкий температурный диапазон эксплуатации от минус 25 до плюс 70 °C и полный набор защитных функций. В сочетании с аккумуляторной батареей устройство пригодно для применения в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров, ноутбуков, систем освещения, электромеханического инструмента, коммуникационного оборудования, силовых шкафов, кемпингового оборудования, морских нагрузок и заводского оборудования.
Параметры выхода переменного тока
| Параметр | Значение |
| Модель | NTS-450-212EU |
| Номинальная непрерывная мощность | 450 Вт |
| Перегрузочная мощность на 3 мин | 517,5 Вт |
| Пиковая мощность на 10 с | 675 Вт |
| Импульсная мощность на 30 циклов | 900 Вт |
| Форма выходного напряжения | Чистая синусоида, THD менее 3% |
| Выходное напряжение по умолчанию | 230 В AC |
| Выбор выходного напряжения | 200 / 220 / 230 / 240 В AC, выбор DIP-переключателем |
| Выходная частота по умолчанию | 50 Гц |
| Выбор частоты | 50 / 60 Гц, выбор DIP-переключателем |
| Точность установки частоты | ±0,1 Гц |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Тип выходной розетки | EU |
| Страна исполнения розетки | Европа |
| Сертификация исполнения розетки | CB, E13, Dekra |
Параметры входа постоянного тока
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 10 ~ 16,5 В DC |
| Типовой входной ток при номинальной нагрузке | 50 А |
| КПД, типовой | 90% |
| Потребление без нагрузки, обычный режим | 10 Вт |
| Потребление без нагрузки, режим энергосбережения | 1,2 Вт |
| Условие перехода в режим энергосбережения | Автоматическое определение выходной нагрузки AC, при нагрузке менее или равно 10 Вт |
| Ток потребления в выключенном режиме | не более 1 мА |
| Поддерживаемые типы аккумуляторов | Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель | 40 А x 2 |
Пороги защиты по входу постоянного тока
| Параметр | Значение |
| Сигнализация по низкому входному напряжению | 11 ±0,3 В DC |
| Отключение по низкому входному напряжению | 10 ±0,3 В DC |
| Повторный запуск после низкого входного напряжения | 12,5 ±0,3 В DC |
| Сигнализация по высокому входному напряжению | 15,5 ±0,3 В DC |
| Отключение по высокому входному напряжению | 16,5 ±0,3 В DC |
| Повторный запуск после высокого входного напряжения | 15 ±0,3 В DC |
| Защита от переполюсовки батареи | Срабатывание внутреннего предохранителя |
Защиты по выходу переменного тока
| Параметр | Значение |
| Перенапряжение на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка | 105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Режим защиты при перегрузке | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита GFCI | Отсутствует |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Включение и выключение питания через сухой контакт на передней панели, управление реле |
| Логика дистанционного управления | Разомкнуто: нормальная работа; замкнуто: дистанционное отключение |
| Настройка выходного напряжения | DIP-переключатели SW1, SW2 |
| Настройка частоты | DIP-переключатель SW3 |
| Включение режима энергосбережения | DIP-переключатель SW4 |
Настройки DIP-переключателей
| Переключатель | Положение | Функция |
| SW1, SW2 | OFF, OFF | 200 В AC |
| SW1, SW2 | OFF, ON | 220 В AC |
| SW1, SW2 | ON, OFF | 230 В AC |
| SW1, SW2 | ON, ON | 240 В AC |
| SW3 | ON | 50 Гц |
| SW3 | OFF | 60 Гц |
| SW4 | ON | Режим энергосбережения |
| SW4 | OFF | Обычный режим |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C |
| Относительная влажность при работе | 20% ~ 90% RH, без конденсации |
| Температура хранения | от -30 до +70 °C |
| Влажность при хранении | 10% ~ 95% RH, без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
| Дерейтинг по температуре | 100% нагрузки до 40 °C, далее линейное снижение; около 40% нагрузки при 70 °C |
| Дерейтинг по входному напряжению | Полная нагрузка в диапазоне 10,5 ~ 16,5 В DC; при 10 В DC допустимая нагрузка снижена |
Индикация состояния
| Индикатор | Состояние | Значение |
| Статус | Зеленый | Проверка системы / инвертор исправен |
| Статус | Оранжевый | Дистанционное отключение / режим энергосбережения |
| Статус | Красный | Аварийное состояние |
| Вход DC | Зеленый | 12,5 ~ 15,5 В DC |
| Вход DC | Оранжевый | 11 ~ 12,5 В DC |
| Вход DC | Красный | менее 11 В DC или более 15,5 В DC |
| Нагрузка | Зеленый | менее 40% |
| Нагрузка | Оранжевый | 40 ~ 80% |
| Нагрузка | Красный | более 80% |
Аварийная индикация
| Комбинация | Индикация |
| Статус красный, вход DC выключен, нагрузка мигает | Перегрузка по выходу или короткое замыкание на выходе AC |
| Статус красный, вход DC мигает, нагрузка выключена | Аномальное входное напряжение DC |
| Статус красный, вход DC мигает, нагрузка мигает | Перегрев или блокировка вентилятора |
| Статус мигает красным, вход DC выключен, нагрузка выключена | Неисправность инвертора |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, CSA/UL62368-1, Dekra BS EN/EN62368-1, E13, EAC TP TC 004; конструкция соответствует AS/NZS 62368.1 |
| Испытательное напряжение изоляции | Вход DC - выход AC: 3,0 кВ AC; выход AC - корпус: 1,5 кВ AC |
ЭМС, излучение
| Параметр | Стандарт | Класс / уровень |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), кроме исполнения Type-UN | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Соответствует |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Соответствует |
ЭМС, устойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Стандарты ЭМС | BS EN/EN55024, EN55035 | Соответствует |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 210 x 130 x 55 мм |
| Конструктивное исполнение корпуса | Case No. 282A |
| Масса | 1,3 кг |
| Направление воздушного потока | Со стороны вентилятора вдоль корпуса |
| Удаленное управление, разъем | JST B-XH или эквивалент |
| Ответная часть разъема | JST XHP или эквивалент |
| Контакт | JST SXH-001T или эквивалент |
| Логика контактов | Контакты 1 и 2 разомкнуты: нормальная работа; контакты 1 и 2 замкнуты: дистанционное отключение |
Упаковка
| Параметр | Значение |
| Масса изделия в упаковочной группе | 1,3 кг |
| Количество в транспортной упаковке | 8 шт. |
| Масса транспортной упаковки | 11,4 кг |
| Объем транспортной упаковки | 1,74 куб. фута |
Наработка на отказ
| Параметр | Значение |
| MTBF по Telcordia TR/SR-332 (Bellcore) | 843,9 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F | 85 тыс. ч, минимум, при 25 °C |
Опциональные принадлежности
| Наименование | Количество |
| Ручка для переноски | 1 |
| Опорная накладка | 4 |
| Винт | 2 |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент нелинейных искажений проверяются при мощности 450 Вт, активной линейной нагрузке и входном напряжении 12,5 В DC либо 50 В DC в зависимости от модели.
- Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках.
- Во внутренней схеме предусмотрен предварительный запуск; время установления составляет 8 с.
- Источник питания рассматривается как самостоятельный компонент, однако конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС всей системы.
