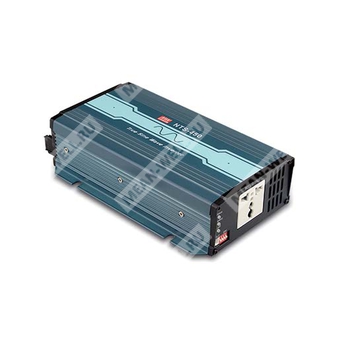

NTS-450-224EU - инвертор DC/AC с чистой синусоидой для преобразования 24 В постоянного напряжения в сетевое переменное напряжение 200–240 В.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTS |
Серия автономных инверторов DC/AC с чистой синусоидой |
| 450 |
Номинальная выходная мощность 450 Вт |
| 2 |
Выходное переменное напряжение класса 200/220/230/240 В AC |
| 24 |
Номинальное входное напряжение 24 В DC |
| EU |
Исполнение с европейской выходной розеткой Type-EU |
Назначение
NTS-450-224EU представляет собой высоконадежный автономный инвертор с чистой синусоидой, предназначенный для питания нагрузок переменного тока от аккумуляторных систем 24 В. Модель ориентирована на применение в составе автономных и резервных энергетических систем, транспортных, морских, мобильных и удаленных установок, где отсутствует доступ к централизованной электрической сети.
Особенности
- Компактное исполнение и малая масса.
- Выходное напряжение с чистой синусоидой, коэффициент нелинейных искажений менее 3%.
- Высокая перегрузочная способность, пиковая мощность до 900 Вт.
- Охлаждение вентилятором с температурным управлением.
- Выбор выходного напряжения и частоты с помощью DIP-переключателя.
- Поддержка режима энергосбережения с малым потреблением без нагрузки.
- Рабочий температурный диапазон от -25 до +70 °C.
- Дистанционное включение и отключение питания.
- Светодиодная индикация состояния на передней панели.
- Защита по входу: от обратной полярности, понижения напряжения, повышенного напряжения.
- Защита по выходу: от короткого замыкания, перегрузки, перегрева.
- Защита аккумулятора от переразряда посредством отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литиевыми аккумуляторами.
- Конформное защитное покрытие.
Области применения
- Мобильные устройства и мобильные энергетические системы.
- Бытовая и офисная аппаратура.
- Электроинструмент.
- Портативное оборудование.
- Транспортные средства.
- Яхты и морские системы электропитания.
- Автономные солнечные энергосистемы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
NTS-450-224EU относится к серии высоконадежных автономных инверторов DC/AC мощностью 450 Вт. Конструктивно устройство выполнено на основе цифровой архитектуры с микроконтроллерным управлением, что обеспечивает быстрый отклик на изменения внешних условий и повышает общую надежность. Инвертор формирует синусоидальное выходное напряжение, пригодное для питания чувствительной электронной аппаратуры, средств связи, телевизионной и аудиотехники, зарядных устройств, персональных компьютеров и ноутбуков, осветительных нагрузок, электромеханического инструмента, распределительных шкафов, походного и морского оборудования.
Выход переменного тока
| Параметр |
Значение для NTS-450-224EU |
| Номинальная мощность, непрерывно |
450 Вт |
| Мощность сверх номинальной, 3 мин |
517,5 Вт |
| Пиковая мощность, 10 с |
675 Вт |
| Импульсная мощность, 30 циклов |
900 Вт |
| Форма выходного напряжения |
Чистая синусоида, THD менее 3% |
| Номинальное выходное напряжение |
По умолчанию 230 В AC |
| Выбираемые значения выходного напряжения |
200 / 220 / 230 / 240 В AC, выбор DIP-переключателем |
| Частота выходного напряжения |
50/60 Гц, выбор DIP-переключателем |
| Заводская установка частоты |
50 Гц ±0,1 Гц |
| Регулирование выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Тип выходной розетки |
Type-EU, европейская |
Вход постоянного тока
| Параметр |
Значение для NTS-450-224EU |
| Номинальное входное напряжение |
24 В DC |
| Диапазон входного напряжения |
20 ~ 33 В DC |
| Потребляемый ток при типовой нагрузке |
25 А |
| КПД, типовое значение |
93% |
| Потребление без нагрузки, обычный режим |
10 Вт |
| Потребление без нагрузки, режим энергосбережения |
1,3 Вт |
| Ток потребления в выключенном состоянии |
не более 1 мА |
| Поддерживаемый тип аккумуляторов |
Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель |
40 А × 1 |
Защиты по входу постоянного тока
| Параметр |
Значение для NTS-450-224EU |
| Сигнализация пониженного входного напряжения |
22 ±0,5 В DC |
| Отключение по пониженному входному напряжению |
20 ±0,5 В DC |
| Повторное включение после пониженного входного напряжения |
25 ±0,5 В DC |
| Сигнализация повышенного входного напряжения |
31 ±0,5 В DC |
| Отключение по повышенному входному напряжению |
33 ±0,5 В DC |
| Повторное включение после повышенного входного напряжения |
30 ±0,5 В DC |
| Защита от обратной полярности аккумулятора |
Срабатывание через размыкание внутреннего предохранителя |
Защиты по выходу переменного тока
| Параметр |
Значение для NTS-450-224EU |
| Защита от повышенного выходного напряжения |
Отключение выхода, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе |
Отключение выхода, восстановление после повторного включения питания |
| Защита от перегрузки |
105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Режим реакции на перегрузку |
Отключение выхода, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выхода, восстановление после повторного включения питания |
| Защита GFCI |
Отсутствует |
Функции и настройки
| Параметр |
Значение для NTS-450-224EU |
| Дистанционное управление |
Сухой контакт на передней панели; разомкнуто — нормальная работа, замкнуто — удаленное выключение |
| Настройка выходного напряжения |
DIP-переключатели SW1, SW2 |
| Настройка частоты |
DIP-переключатель SW3: ON — 50 Гц, OFF — 60 Гц |
| Режим энергосбережения |
DIP-переключатель SW4: ON — энергосбережение, OFF — обычный режим |
| Порог перехода в режим энергосбережения |
Автоматически при выходной нагрузке не более 10 Вт |
Положения DIP-переключателей
| SW1 |
SW2 |
Выходное напряжение |
| OFF |
OFF |
200 В AC |
| OFF |
ON |
220 В AC |
| ON |
OFF |
230 В AC |
| ON |
ON |
240 В AC |
| Переключатель |
Положение |
Функция |
| SW3 |
ON |
50 Гц |
| SW3 |
OFF |
60 Гц |
| SW4 |
ON |
Режим энергосбережения |
| SW4 |
OFF |
Обычный режим |
Светодиодная индикация
| Индикатор |
Состояние |
Значение |
| Статус |
Зеленый |
Проверка системы / инвертор исправен |
| Статус |
Оранжевый |
Удаленное выключение / режим энергосбережения |
| Статус |
Красный |
Аварийное состояние |
| Вход DC |
Зеленый |
25 ~ 31 В DC |
| Вход DC |
Оранжевый |
22 ~ 25 В DC |
| Вход DC |
Красный |
менее 22 В DC или более 31 В DC |
| Нагрузка |
Зеленый |
менее 40% |
| Нагрузка |
Оранжевый |
40 ~ 80% |
| Нагрузка |
Красный |
более 80% |
Аварийная индикация
| Сочетание индикации |
Значение |
| Статус — красный, вход DC — выключен, нагрузка — мигает |
Перегрузка по выходу или короткое замыкание на выходе AC |
| Статус — красный, вход DC — мигает, нагрузка — выключен |
Аномальное входное напряжение DC |
| Статус — красный, вход DC — мигает, нагрузка — мигает |
Перегрев или блокировка вентилятора |
| Статус — мигает, вход DC — выключен, нагрузка — выключен |
Неисправность инвертора |
Условия эксплуатации
| Параметр |
Значение для NTS-450-224EU |
| Рабочая температура |
от -25 до +70 °C, с учетом кривой снижения мощности |
| Рабочая влажность |
20 ~ 90% относительной влажности, без конденсации |
| Температура хранения |
от -30 до +70 °C |
| Влажность при хранении |
10 ~ 95% относительной влажности, без конденсации |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Снижение выходной мощности
| Условие |
Характеристика |
| По температуре окружающей среды |
100% нагрузки до 40 °C; далее линейное снижение; при 70 °C допустимо около 40% нагрузки |
| По входному напряжению для 24 В версии |
Полная нагрузка доступна в диапазоне 21 ~ 33 В DC; при 20 В DC нагрузка снижена; ниже 20 В DC происходит отключение |
Безопасность и ЭМС
| Параметр |
Значение для NTS-450-224EU |
| Стандарты безопасности |
CB IEC62368-1, CSA/UL62368-1, BS EN/EN62368-1, E13, EAC TP TC 004; конструкция ориентирована на AS/NZS 62368.1 |
| Эмиссия помех |
BS EN/EN55032 (CISPR32), класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
| Устойчивость к ЭСР |
BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ при контакте |
| Устойчивость к излучаемому электромагнитному полю |
BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Испытательное напряжение изоляции вход-выход |
DC вход — AC выход: 3,0 кВ AC |
| Испытательное напряжение изоляции выход-корпус |
AC выход — FG: 1,5 кВ AC |
Надежность, габариты и упаковка
| Параметр |
Значение для NTS-450-224EU |
| MTBF |
843,9 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 85 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
210 × 130 × 55 мм |
| Масса |
1,3 кг |
| Упаковка |
8 шт., 11,4 кг, 1,74 куб. фута для исполнений, отличных от Type-US |
Механические данные и подключение
| Параметр |
Значение |
| Габаритный корпус |
Case No. 282A |
| Допуск на размеры |
±1 мм |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
| Сопрягаемый корпус разъема |
JST XHP или эквивалент |
| Контакт |
JST SXH-001T или эквивалент |
| Логика дистанционного управления |
Контакты 1 и 2 разомкнуты — нормальная работа; контакты 1 и 2 замкнуты — удаленное выключение |
Примечания
| № |
Содержание |
| 1 |
КПД, регулирование выходного напряжения и коэффициент нелинейных искажений измерены при выходной мощности 450 Вт, линейной нагрузке и входном напряжении 12,5/25/50 В DC в зависимости от модели. |
| 2 |
Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках. |
| 3 |
Внутренняя схема предварительного пуска; время установления составляет 8 с. |
| 4 |
Устройство рассматривается как самостоятельный узел. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС в составе полной системы. |
