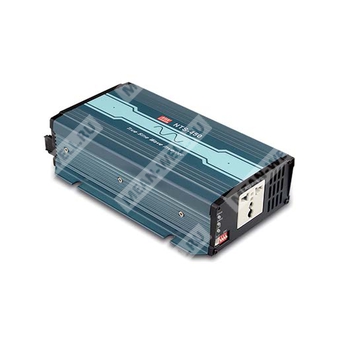

NTS-450-248EU - высоконадежный автономный инвертор постоянного тока в переменный ток мощностью 450 Вт с чистой синусоидой.
Назначение
NTS-450-248EU представляет собой инвертор серии NTS-450 для преобразования напряжения постоянного тока от аккумуляторной батареи 48 В в однофазное переменное напряжение 200/220/230/240 В с синусоидальной формой выходного сигнала. Исполнение EU соответствует европейскому типу выходной розетки. Устройство предназначено для автономных и резервных энергетических систем, мобильных, транспортных, морских, телекоммуникационных и промышленных применений.
Расшифровка партномера
| Фрагмент | Значение |
| NTS | Серия автономных инверторов DC/AC с чистой синусоидой |
| 450 | Номинальная выходная мощность 450 Вт |
| 2 | Группа выходного переменного напряжения 200/220/230/240 В AC |
| 48 | Номинальное входное напряжение 48 В DC |
| EU | Европейский тип выходной розетки |
Особенности
- Компактное исполнение и малая масса.
- Выход с чистой синусоидой, коэффициент нелинейных искажений менее 3%.
- Высокая пиковая мощность до 900 Вт.
- Охлаждение вентилятором с температурным управлением.
- Выбор выходного напряжения и частоты переключателями DIP.
- Низкое потребление без нагрузки в режиме энергосбережения.
- Рабочий температурный диапазон от минус 25 до плюс 70 °C.
- Дистанционное включение и отключение питания.
- Светодиодная индикация состояния на передней панели.
- Защита по входу: от переполюсовки, пониженного напряжения, отключения по глубокому разряду, повышенного напряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от переразряда по низкому напряжению.
- Совместимость со свинцово-кислотными и литиевыми аккумуляторами.
- Конформное защитное покрытие.
Области применения
- Мобильное оборудование.
- Бытовая и офисная аппаратура.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морская техника.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
NTS-450 является высоконадежным автономным инвертором DC/AC с чистой синусоидой. Ключевые особенности включают цифровую архитектуру с управлением на базе микроконтроллера, оптимизированную схему управления с быстрым откликом на изменения внешних условий и повышенной надежностью, малошумящий вентилятор высокого качества, пиковую мощность 900 Вт, регулируемые выходное напряжение и частоту, широкий температурный диапазон эксплуатации от минус 25 до плюс 70 °C, а также полный набор защитных функций. При работе совместно с аккумуляторными батареями устройство пригодно для применения в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах без доступа к централизованной электросети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, осветительного оборудования, электромеханического инструмента, коммуникационного оборудования, шкафов распределения питания, наружного кемпингового оборудования, морских потребителей и заводского оборудования.
Выход переменного тока
| Параметр | Значение для NTS-450-248EU |
| Номинальная выходная мощность, непрерывно | 450 Вт |
| Допустимая перегрузка в течение 3 минут | 517,5 Вт |
| Пиковая мощность в течение 10 секунд | 675 Вт |
| Импульсная мощность в течение 30 периодов | 900 Вт |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбор DIP-переключателями |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 / 60 Гц, выбор DIP-переключателями |
| Заводская установка частоты | 50 Гц ±0,1 Гц |
| Форма выходного сигнала | Чистая синусоида, THD < 3% |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Перегрузочная характеристика | 105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Тип выходной розетки | EU |
Вход постоянного тока
| Параметр | Значение для NTS-450-248EU |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 40...66 В DC |
| Потребляемый ток при типовой нагрузке | 14 А |
| КПД, тип. | 93% |
| Потребление без нагрузки, режим без энергосбережения | 12 Вт |
| Потребление без нагрузки, режим энергосбережения | 1,5 Вт |
| Потребление в выключенном состоянии | не более 1 мА |
| Тип аккумуляторов | Свинцово-кислотные или литиевые |
| Внутренний предохранитель | 10 А x 2 |
Пороговые уровни защиты по входу постоянного тока
| Параметр | Значение для NTS-450-248EU |
| Сигнализация пониженного входного напряжения | 44 ±1 В DC |
| Отключение по пониженному входному напряжению | 40 ±1 В DC |
| Повторный запуск после пониженного входного напряжения | 50 ±1 В DC |
| Сигнализация повышенного входного напряжения | 62 ±1 В DC |
| Отключение по повышенному входному напряжению | 66 ±1 В DC |
| Повторный запуск после повышенного входного напряжения | 60 ±1 В DC |
| Защита от переполюсовки батареи | Срабатывание внутреннего предохранителя |
Функции управления
| Параметр | Значение |
| Дистанционное управление | Сухой контакт на передней панели; разомкнуто — нормальная работа, замкнуто — дистанционное отключение |
| Разъем дистанционного управления | JST B-XH или эквивалент |
| Ответная часть разъема | JST XHP или эквивалент |
| Контакты | JST SXH-001T или эквивалент |
| Режим энергосбережения | Выбирается DIP-переключателем; по умолчанию отключен |
| Порог перехода в режим энергосбережения | Автоматическое определение, при выходной нагрузке не более 12 Вт |
Настройка DIP-переключателями
| Переключатель | Функция |
| SW1, SW2 | Выбор выходного напряжения: OFF/OFF = 200 В AC; OFF/ON = 220 В AC; ON/OFF = 230 В AC; ON/ON = 240 В AC |
| SW3 | ON = 50 Гц; OFF = 60 Гц |
| SW4 | ON = режим энергосбережения; OFF = обычный режим |
Светодиодная индикация
| Индикатор | Состояние |
| Статус, зеленый | Проверка системы / инвертор исправен |
| Статус, оранжевый | Дистанционное отключение / режим энергосбережения |
| Статус, красный | Аварийное состояние |
| Вход DC, зеленый | 50...62 В DC |
| Вход DC, оранжевый | 44...50 В DC |
| Вход DC, красный | менее 44 В DC или более 62 В DC |
| Нагрузка, зеленый | менее 40% |
| Нагрузка, оранжевый | 40...80% |
| Нагрузка, красный | более 80% |
Диагностика аварийных состояний по индикации
| Сочетание индикации | Значение |
| Статус красный, вход DC не светится, нагрузка мигает | Перегрузка по выходу или короткое замыкание на выходе AC |
| Статус красный, вход DC мигает, нагрузка не светится | Аномальное входное напряжение DC |
| Статус красный, вход DC мигает, нагрузка мигает | Перегрев или блокировка вентилятора |
| Статус мигает, вход DC не светится, нагрузка не светится | Неисправность инвертора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -30 до +70 °C |
| Влажность хранения | 10...95% относительной влажности, без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, CSA/UL62368-1, BS EN/EN62368-1, E13, EAC TP TC 004; конструкция ориентирована на AS/NZS 62368.1 |
| Электрическая прочность изоляции, вход DC — выход AC | 3,0 кВ AC |
| Электрическая прочность изоляции, выход AC — корпус | 1,5 кВ AC |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A, для моделей 212/224/248, кроме исполнения UN |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер | BS EN/EN61000-3-3 |
| Устойчивость к электростатическим разрядам | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контактно |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Стандарты ЭМС | BS EN/EN55024, EN55035 |
| Защита GFCI | Отсутствует |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 210 x 130 x 55 мм |
| Корпус | Case No. 282A |
| Масса | 1,3 кг для исполнений, отличных от Type-US |
| Направление воздушного потока | Согласно маркировке на чертеже, от стороны вентилятора |
| Заземление корпуса | Предусмотрена точка подключения корпуса |
Упаковка
| Параметр | Значение |
| Количество в групповой упаковке | 8 шт. |
| Масса групповой упаковки | 11,4 кг |
| Объем упаковки | 1,74 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 843,9 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 85 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Дерейтинг
| Параметр | Значение |
| По температуре окружающей среды | 100% нагрузки до 40 °C; далее линейное снижение до 40% нагрузки при 70 °C |
| По входному напряжению для 48 В моделей | Полная нагрузка доступна в диапазоне 42...66 В DC; при 40 В DC допустимая нагрузка снижена |
Комплектующие и аксессуары
| Наименование | Количество |
| Ручка для переноски, опция | 1 |
| Опорная накладка | 4 |
| Винт | 2 |
Примечания
| № | Содержание |
| 1 | КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измерены при нагрузке 450 Вт, линейной нагрузке и входном напряжении 12,5 В / 25 В / 50 В DC в зависимости от модели. |
| 2 | Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках. |
| 3 | Применена внутренняя схема предварительного пуска; время установления режима составляет 8 секунд. |
| 4 | Источник питания рассматривается как самостоятельный компонент, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС всей системы. Для методики проведения испытаний следует использовать руководство по испытаниям ЭМС для компонентных источников питания, указанное производителем. |
