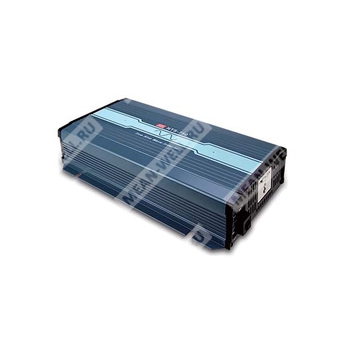

NTS-750-212EU - автономный DC AC инвертор 750 Вт с истинно синусоидальным выходом для преобразования 12 В постоянного напряжения в сетевое переменное напряжение европейского стандарта.
Расшифровка партномера
| Элемент партномера | Значение |
| NTS | Серия автономных высоконадежных DC AC инверторов с истинной синусоидой |
| 750 | Номинальная выходная мощность 750 Вт |
| 2 | Группа выходного переменного напряжения 200 220 230 240 В AC |
| 12 | Номинальное входное напряжение 12 В DC |
| EU | Европейский тип выходной розетки |
Общее описание
NTS-750-212EU представляет собой высоконадежный автономный инвертор серии NTS-750 с цифровым управлением на базе микроконтроллера, предназначенный для преобразования напряжения аккумуляторной батареи 12 В постоянного тока в однофазное переменное напряжение с истинно синусоидальной формой выходного сигнала. Исполнение NTS-750-212EU относится к модификации с европейской выходной розеткой и к классу устройств с выбираемым выходным напряжением 200, 220, 230 или 240 В AC.
Устройство ориентировано на применение в автономных и резервных энергетических системах, на транспорте, в морской технике, в мобильных и стационарных установках, а также в системах электропитания удаленных объектов без доступа к централизованной сети. Инвертор рассчитан на питание бытовой, профессиональной и телекоммуникационной нагрузки, включая вентиляторы, телевизоры, радиоприемники, зарядные устройства, ПК и ноутбуки, осветительное оборудование, электромеханический инструмент, коммуникационное оборудование, шкафы распределения питания, наружное кемпинговое оборудование, морские AC нагрузки и промышленное оборудование.
Особенности
- Компактное исполнение и малая масса.
- Истинно синусоидальное выходное напряжение с коэффициентом нелинейных искажений менее 3%.
- Высокая пиковая и пусковая перегрузочная способность до 1500 Вт.
- Вентилятор охлаждения с температурным управлением.
- Выбор выходного напряжения и частоты DIP переключателями.
- Малое потребление без нагрузки в энергосберегающем режиме.
- Широкий диапазон рабочих температур от минус 25 до плюс 70 градусов Цельсия.
- Удаленное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защита по входу: от переполюсовки, предупреждение о пониженном напряжении, отключение по пониженному напряжению, защита от перенапряжения.
- Защита по выходу: от короткого замыкания, перегрузки и перегрева.
- Защита аккумулятора от переразряда посредством отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешних пультов дистанционного управления IRC1, IRC2, IRC3.
- Поддержка интерфейса RS-232.
- Конформное защитное покрытие.
Области применения
- Бытовая и офисная аппаратура.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание конструкции и функционала
Инвертор выполнен по цифровой архитектуре с микроконтроллерным управлением и оптимизированными цепями контроля, обеспечивающими быстрый отклик на изменения внешних условий и повышение общей надежности. Применен малошумящий вентилятор высокого качества. Предусмотрены регулировка выходного напряжения и выбор частоты, полный набор защитных функций, а также интерфейсы для удаленного управления и мониторинга.
Заводская установка для моделей группы 200 220 230 240 В AC соответствует 230 В AC и 50 Гц. Пользователь может выбирать параметры выхода с помощью DIP переключателей на панели устройства. Для данной модификации предусмотрен европейский тип розетки.
Выход переменного тока
| Параметр | Значение |
| Модель | NTS-750-212EU |
| Номинальная выходная мощность | 750 Вт |
| Мощность сверх номинала в течение 3 минут | 862 Вт |
| Пиковая мощность в течение 10 секунд | 1125 Вт |
| Пусковая мощность в течение 30 периодов | 1500 Вт |
| Форма выходного напряжения | Истинная синусоида, коэффициент нелинейных искажений менее 3% |
| Выходное напряжение | 200 220 230 240 В AC, выбор DIP переключателями |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 или 60 Гц, выбор DIP переключателями |
| Заводская установка частоты | 50 Гц ±0,1 Гц |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Индикация передней панели | См. раздел индикации состояния |
Вход постоянного тока
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 10...16,5 В DC |
| Типовой входной ток | 75 А |
| КПД, типовое значение | 89% |
| Тип аккумулятора | Свинцово-кислотный или литий-ионный |
| Ток потребления в выключенном режиме | не более 1 мА |
Потребление без нагрузки
| Параметр | Значение |
| Потребление без нагрузки в обычном режиме | 10 Вт |
| Энергосберегающий режим | По умолчанию отключен, автоматический переход при обнаружении нагрузки по выходу AC не более 10 Вт |
| Потребление в энергосберегающем режиме, типовое | 1,2 Вт |
Настройка выходного напряжения, частоты и энергосбережения
| Переключатель | Положение | Функция |
| SW1, SW2 | OFF OFF | 200 В AC |
| SW1, SW2 | OFF ON | 220 В AC |
| SW1, SW2 | ON OFF | 230 В AC |
| SW1, SW2 | ON ON | 240 В AC |
| SW3 | ON | 50 Гц |
| SW3 | OFF | 60 Гц |
| SW4 | ON | Энергосберегающий режим включен |
| SW4 | OFF | Энергосберегающий режим выключен |
Защита по входу постоянного тока
| Параметр | Значение |
| Предохранитель, внутренний | 40 А × 3 |
| Сигнализация пониженного входного напряжения | 11 ±0,3 В DC |
| Отключение по пониженному входному напряжению | 10 ±0,3 В DC |
| Повторный запуск после пониженного входного напряжения | 12,5 ±0,3 В DC |
| Сигнализация повышенного входного напряжения | 15,5 ±0,3 В DC |
| Отключение по повышенному входному напряжению | 16,5 ±0,3 В DC |
| Повторный запуск после повышенного входного напряжения | 15 ±0,3 В DC |
| Защита от переполюсовки батареи | Путем перегорания внутреннего предохранителя |
Защита по выходу переменного тока
| Параметр | Значение |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка | 105...115% нагрузки в течение 180 секунд, 115...150% нагрузки в течение 10 секунд |
| Режим защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита GFCI | Отсутствует |
Функции управления и интерфейсы
| Параметр | Значение |
| Удаленное включение и выключение | Через сухой контакт на передней панели, управление реле |
| Логика сухого контакта | Разомкнуто: нормальная работа; замкнуто: удаленное выключение |
| Удаленный контроллер | IRC1, IRC2, IRC3, поставляются отдельно |
| Интерфейс связи | RS-232 через разъем RJ11 |
| Кабель связи | RJ11-RS232, поставляется отдельно |
| Доступ к внутренним данным | Внутренние данные одного инвертора NTS-750 могут считываться через RS-232 |
Индикация состояния
| Индикатор | Цвет | Состояние |
| Статус | Зеленый | Проверка системы, инвертор исправен |
| Статус | Оранжевый | Удаленное выключение, энергосберегающий режим |
| Статус | Красный | Аварийное состояние |
Индикация уровня входного напряжения и нагрузки
| Контролируемый параметр | Зеленый | Оранжевый | Красный |
| Входное напряжение 12 В системы | 12,5...15,5 В DC | 11...12,5 В DC | менее 11 В DC или более 15,5 В DC |
| Нагрузка | менее 40% | 40...80% | более 80% |
Аварийная индикация
| Комбинация индикации | Значение |
| Статус красный, входное напряжение выключено, нагрузка мигает | Перегрузка выхода или короткое замыкание на выходе AC |
| Статус красный, входное напряжение мигает, нагрузка выключена | Аномальное входное напряжение DC |
| Статус красный, входное напряжение мигает, нагрузка мигает | Перегрев или блокировка вентилятора |
| Статус мигает красным, входное напряжение выключено, нагрузка выключена | Отказ инвертора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от минус 25 до плюс 70 градусов Цельсия, с учетом кривой снижения мощности |
| Рабочая влажность | 20...90% относительной влажности без конденсации |
| Температура хранения | от минус 30 до плюс 70 градусов Цельсия |
| Влажность при хранении | 10...95% относительной влажности без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 минут на цикл, по 60 минут по осям X, Y, Z |
Снижение мощности
| Условие | Характеристика |
| По температуре окружающей среды | 100% нагрузки до 40 градусов Цельсия, далее снижение; около 40% нагрузки при 70 градусах Цельсия |
| По входному напряжению для 12 В версии | Полная нагрузка в диапазоне примерно 10,5...16,5 В DC; снижение на нижней границе от 10 В DC до 10,5 В DC |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB по IEC62368-1, Dekra по BS EN EN62368-1, E13, EAC TP TC 004; конструкция соответствует AS NZS 62368.1 |
| Испытательное напряжение изоляции | Вход DC к выходу AC: 3,0 кВ AC; выход AC к защитному заземлению: 1,5 кВ AC |
| Электромагнитная эмиссия, излучаемые помехи | BS EN EN55032 CISPR32, класс A, для моделей 212, 224, 248, кроме Type-UN |
| Гармонический ток | BS EN EN61000-3-2 |
| Колебания напряжения и фликер | BS EN EN61000-3-3 |
| Электромагнитная устойчивость | BS EN EN55024, BS EN EN55035 |
| Устойчивость к электростатическому разряду | BS EN EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ при контакте |
| Устойчивость к радиочастотному полю | BS EN EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к магнитному полю | BS EN EN61000-4-8, уровень 1, 1 А/м |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 270 × 158 × 67 мм |
| Масса нетто | 2,3 кг |
| Исполнение выходной стороны | Розетка типа EU |
| Направление воздушного потока | От стороны DC входа через корпус |
| Клемма заземления корпуса | Предусмотрена |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 4 шт. |
| Масса упаковки | 10,2 кг |
| Объем упаковки | 1,9 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 715,7 тыс. ч минимум по Telcordia TR SR-332 Bellcore; 78 тыс. ч минимум по MIL-HDBK-217F при 25 градусах Цельсия |
Разъемы и присоединение
| Узел | Параметр | Значение |
| Разъем дистанционного управления | Тип | JST B-XH или эквивалент |
| Разъем дистанционного управления | Ответная часть корпуса | JST XHP или эквивалент |
| Разъем дистанционного управления | Контакт | JST SXH-001T или эквивалент |
| Разъем дистанционного управления | Логика | Контакты 1 и 2 разомкнуты: нормальная работа; контакты 1 и 2 замкнуты: удаленное выключение |
| Разъем связи | Тип | RJ11 |
| Разъем связи RJ11 | Назначение выводов | Rx: контакт 2, GND: контакт 3, Tx: контакт 4 |
| Соответствие DB9 | Назначение выводов | Rx: контакт 3, GND: контакт 5, Tx: контакт 2 |
Дополнительные принадлежности
| Наименование | Обозначение заказа | Примечание |
| Пульт дистанционного управления | IRC1, IRC2, IRC3 | Поставляются отдельно |
| Кабель связи | RJ11-RS232 | Поставляется отдельно |
| Ручка для переноски | Carry Handle | Поставляется отдельно |
Типовые применения
Инвертор предназначен для работы в составе автономных систем электропитания с аккумуляторным блоком, в том числе:
- автономная домашняя система с аккумуляторной батареей и AC нагрузками;
- морская система с береговым вводом, AC DC зарядным устройством, аккумуляторным банком и инвертором;
- система электроснабжения автодома или мобильной установки с аккумуляторной батареей, зарядным устройством и AC розетками.
Примечания
| № | Содержание |
| 1 | КПД, стабилизация выходного напряжения и коэффициент нелинейных искажений измеряются при нагрузке 600 Вт линейного типа и входном напряжении 12,5 В DC. |
| 2 | Все параметры, не указанные особо, измерены при номинальной нагрузке, температуре окружающей среды 25 градусов Цельсия и заводских установках. |
| 3 | В устройстве реализована внутренняя схема предварительного пуска; время установления составляет 8 секунд. |
| 4 | Источник питания рассматривается как самостоятельный узел, однако в конечном оборудовании необходимо повторно подтвердить соответствие всей системы требованиям по электромагнитной совместимости. Для руководства по выполнению испытаний ЭМС следует использовать документ по испытаниям EMI компонентных источников питания. |
