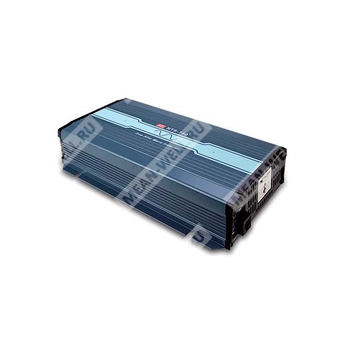

NTS-750-248EU - автономный DC AC инвертор с чистой синусоидой для преобразования 48 В постоянного тока в однофазное сетевое напряжение 200 220 230 240 В переменного тока.
Общее описание
NTS-750-248EU — высоконадежный автономный инвертор серии NTS-750 мощностью 750 Вт, предназначенный для преобразования постоянного напряжения аккумуляторной системы 48 В в синусоидальное переменное напряжение. Модель относится к исполнению с европейской выходной розеткой Type-EU и к группе устройств с номинальным выходом 200/220/230/240 В AC.
Устройство выполнено по цифровой архитектуре с управлением от микроконтроллера, имеет упрощенную схему управления с быстрым откликом на изменения условий эксплуатации, поддерживает выбор выходного напряжения и частоты через DIP-переключатели, оснащено температурно-управляемым вентилятором охлаждения и комплексом входных и выходных защит.
Инвертор рассчитан на применение в автономных энергетических системах, транспортных и морских установках, мобильном и удаленном оборудовании, а также в составе распределенных систем электропитания без доступа к централизованной сети.
Расшифровка партномера
| Элемент партномера | Значение | Расшифровка |
|---|
| NTS | Серия | Серия автономных DC/AC инверторов с чистой синусоидой |
| 750 | Номинальная мощность | 750 Вт |
| 2 | Группа выходного напряжения AC | 200/220/230/240 В AC |
| 48 | Входное напряжение DC | 48 В DC |
| EU | Тип выходной розетки | Европейская розетка Type-EU |
Особенности
- Компактное исполнение и малая масса.
- Выходное напряжение в форме истинной синусоиды, коэффициент гармонических искажений менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 1500 Вт.
- Температурно-управляемый вентилятор охлаждения.
- Выбор выходного напряжения и частоты через DIP-переключатели.
- Потребление без нагрузки в режиме энергосбережения менее 1,5 Вт.
- Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защиты по входу: обратная полярность, сигнализация понижения входного напряжения, отключение по низкому входному напряжению, отключение по перенапряжению.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда, отключение по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешнего пульта управления IRC1, IRC2, IRC3.
- Поддержка связи RS-232.
- Защитное конформное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
NTS-750-248EU представляет собой автономный инвертор постоянного тока в переменный с чистой синусоидой и высокой эксплуатационной надежностью. Ключевые особенности конструкции включают цифровое управление на базе микроконтроллера, оптимизированную схему управления с быстрым откликом на изменение внешних условий, вентилятор высокого качества с низким акустическим шумом, пиковую мощность 1500 Вт, регулируемые через DIP-переключатели выходное напряжение и частоту, широкий температурный диапазон эксплуатации от минус 25 до плюс 70 °C и полный набор защитных функций.
При совместной работе с аккумуляторными батареями устройство подходит для применения в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах, где отсутствует доступ к централизованному электроснабжению. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств для телефонов, ПК и ноутбуков, осветительных систем, электромеханического инструмента, оборудования связи, распределительных шкафов питания, наружного кемпингового оборудования, судовых AC-нагрузок, промышленного оборудования и иных потребителей.
Параметры выхода AC
| Параметр | Значение |
|---|
| Модель | NTS-750-248EU |
| Номинальная выходная мощность | 750 Вт |
| Выходная мощность сверх номинала в течение 3 минут | 862 Вт |
| Пиковая мощность в течение 10 секунд | 1125 Вт |
| Импульсная мощность в течение 30 периодов | 1500 Вт |
| Форма выходного напряжения | Истинная синусоида, КНИ менее 3% |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбор DIP-переключателем |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 / 60 Гц, выбор DIP-переключателем |
| Заводская установка частоты | 50 Гц ±0,1 Гц |
| Точность стабилизации выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Перегрузочная характеристика | 105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Защита от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Тип выходной розетки | Type-EU |
| Сертификация розеточного исполнения | CB, E13, Dekra |
Параметры входа DC
| Параметр | Значение |
|---|
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 40...66 В DC |
| Типовой входной ток | 19 А |
| Типовой КПД | 93% |
| Тип аккумуляторов | Свинцово-кислотные или литий-ионные |
| Потребление без нагрузки, обычный режим | 12 Вт |
| Потребление без нагрузки, режим энергосбережения | 1,5 Вт |
| Режим энергосбережения | По умолчанию отключен; автоматический переход при обнаружении нагрузки по выходу AC не более 10 Вт |
| Ток в выключенном состоянии | не более 1 мА |
| Внутренний предохранитель | 25 А x 2 |
Пороги защиты по входному напряжению DC
| Параметр | Значение |
|---|
| Сигнализация по пониженному входному напряжению | 44 ±1 В DC |
| Отключение по пониженному входному напряжению | 40 ±1 В DC |
| Повторный запуск после пониженного напряжения | 50 ±1 В DC |
| Сигнализация по повышенному входному напряжению | 62 ±1 В DC |
| Отключение по повышенному входному напряжению | 66 ±1 В DC |
| Повторный запуск после перенапряжения | 60 ±1 В DC |
| Защита от обратной полярности | Срабатывание за счет перегорания внутреннего предохранителя |
Функции управления и интерфейсы
| Параметр | Значение |
|---|
| Дистанционное включение и выключение | Через фронтальный сухой контакт |
| Логика сухого контакта | Разомкнуто — нормальная работа; замкнуто — дистанционное отключение |
| Удаленный контроллер | IRC1, IRC2, IRC3, приобретаются отдельно |
| Интерфейс связи | RS-232 через разъем типа RJ11 |
| Кабель связи | RJ11-RS232, приобретается отдельно |
Настройка DIP-переключателями
| Переключатель | Назначение | Установка |
|---|
| SW1, SW2 | Выбор выходного напряжения | OFF OFF — 200 В AC; OFF ON — 220 В AC; ON OFF — 230 В AC; ON ON — 240 В AC |
| SW3 | Выбор частоты | ON — 50 Гц; OFF — 60 Гц |
| SW4 | Режим энергосбережения | ON — энергосберегающий режим; OFF — обычный режим |
Защиты по выходу и тепловые режимы
| Параметр | Значение |
|---|
| Защита от перегрева | Отключение выходного напряжения, восстановление после снижения температуры |
| Тип охлаждения | Вентилятор с температурным управлением |
| Защита GFCI | Нет |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | от минус 25 до плюс 70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от минус 30 до плюс 70 °C |
| Влажность хранения | 10...95% относительной влажности, без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Показатели надежности и механические данные
| Параметр | Значение |
|---|
| MTBF | 715,7 тыс. ч минимум по Telcordia TR/SR-332; 78 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 270 x 158 x 67 мм |
| Масса | 2,3 кг |
| Упаковка | 4 шт. в упаковке; масса упаковки 10,2 кг; объем 1,9 куб. фута |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | CB по IEC62368-1, Dekra по BS EN/EN62368-1, E13, EAC TP TC 004; конструкция ориентирована на AS/NZS 62368.1 |
| Электрическая прочность изоляции между входом DC и выходом AC | 3,0 кВ AC |
| Электрическая прочность изоляции между выходом AC и защитным заземлением | 1,5 кВ AC |
| Эмиссия помех | BS EN/EN55032, класс A |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3 по воздуху 8 кВ; уровень 2 по контакту 4 кВ |
| Устойчивость к радиочастотному электромагнитному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Стандарты ЭМС | BS EN/EN55024, BS EN/EN55035 |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер | BS EN/EN61000-3-3 |
Индикация состояния
| Индикатор | Состояние | Значение |
|---|
| Статус | Зеленый | Проверка системы / инвертор исправен |
| Статус | Оранжевый | Дистанционное отключение / режим энергосбережения |
| Статус | Красный | Аварийное состояние |
| Вход DC | Зеленый | 50...62 В DC |
| Вход DC | Оранжевый | 44...50 В DC |
| Вход DC | Красный | менее 44 В DC или более 62 В DC |
| Нагрузка | Зеленый | менее 40% |
| Нагрузка | Оранжевый | 40...80% |
| Нагрузка | Красный | более 80% |
Аварийная индикация
| Состояние индикаторов | Значение |
|---|
| Статус — красный; вход DC — выключен; нагрузка — мигает красным | Перегрузка по выходу или короткое замыкание на выходе AC |
| Статус — красный; вход DC — мигает красным; нагрузка — выключен | Аномальное входное напряжение DC |
| Статус — красный; вход DC — мигает красным; нагрузка — мигает красным | Перегрев или блокировка вентилятора |
| Статус — мигает красным; вход DC — выключен; нагрузка — выключен | Неисправность инвертора |
Механические данные и подключения
| Параметр | Значение |
|---|
| Габариты корпуса | 270 x 158 x 67 мм |
| Сторона входа | Клеммы входа DC, выключатель питания, вентилятор, разъем дистанционного управления |
| Сторона выхода | Выходная розетка Type-EU, светодиодные индикаторы, DIP-переключатели, разъем удаленного порта |
| Разъем дистанционного управления | JST B-XH или эквивалент |
| Ответная часть корпуса разъема дистанционного управления | JST XHP или эквивалент |
| Контакт разъема дистанционного управления | JST SXH-001T или эквивалент |
| Логика контактов 1 и 2 | Контакты 1 и 2 разомкнуты — нормальная работа; контакты 1 и 2 замкнуты — дистанционное отключение |
| Разъем порта связи | RJ11 |
| Назначение контактов RJ11 | Rx — контакт 2; GND — контакт 3; Tx — контакт 4 |
| Соответствие DB9 | Rx — контакт 3; GND — контакт 5; Tx — контакт 2 |
Дополнительные принадлежности
| Наименование | Обозначение для заказа | Примечание |
|---|
| Пульт дистанционного управления | IRC1 / IRC2 / IRC3 | Поставляется отдельно |
| Кабель связи RS-232 | RJ11-RS232 | Поставляется отдельно |
| Ручка для переноски | Carry Handle | Поставляется отдельно |
Примечания
| № | Содержание |
|---|
| 1 | КПД, точность стабилизации выходного напряжения и коэффициент гармонических искажений измеряются при нагрузке 600 Вт линейного типа и входном напряжении 12,5 / 25 / 50 В DC для соответствующих моделей. |
| 2 | Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках. |
| 3 | Предусмотрена внутренняя схема предварительного пуска; время установления режима составляет 8 с. |
| 4 | Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования необходимо дополнительно подтвердить соответствие всей системы требованиям по электромагнитной совместимости. Для методических указаний по выполнению испытаний следует использовать документ по EMI-испытаниям компонентных источников питания, указанный производителем. |
