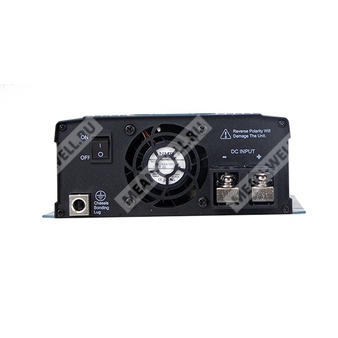

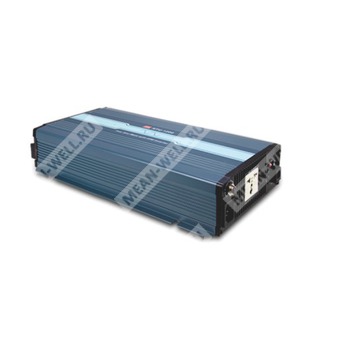

NTU-1200-212EU - автономный DC/AC инвертор мощностью 1200 Вт с чистой синусоидой и встроенной функцией ИБП с AC байпасом.
Назначение
NTU-1200-212EU — силовой инвертор серии NTU-1200 компании MEAN WELL для преобразования постоянного напряжения 12 В DC в однофазное переменное напряжение 200/220/230/240 В AC. Устройство выполнено по схеме автономного DC/AC преобразователя с встроенной функцией ИБП, обеспечивающей режим AC bypass при наличии внешнего сетевого источника. Модель ориентирована на применение в автономных энергетических системах, транспортных и морских установках, телекоммуникационном и промышленном оборудовании, где требуется синусоидальное выходное напряжение, резервирование питания и расширенный набор защит.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NTU | Наименование серии инверторов DC/AC с функцией ИБП |
| 1200 | Номинальная выходная мощность 1200 Вт |
| 2 | Выходная группа по напряжению AC: 200/220/230/240 В AC |
| 12 | Номинальное входное напряжение DC: 12 В |
| EU | Тип выходной розетки: европейский стандарт Type-EU |
Основные особенности
- Встроенная функция ИБП с обходом по переменному току.
- Выходное напряжение в форме истинной синусоиды.
- Коэффициент нелинейных искажений выходного напряжения менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 2000 Вт.
- Охлаждение вентилятором с температурным управлением.
- Выбор выходного напряжения и частоты переменного тока DIP-переключателями.
- Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защиты по входу: от переполюсовки, понижения входного напряжения с сигнализацией, отключения по низкому напряжению, перенапряжения.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка удалённого контроллера IRC1, IRC2, IRC3.
- Поддержка связи RS-232 через разъём RJ11.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-коммуникационные системы.
Описание
NTU-1200 представляет собой высоконадёжный автономный DC/AC инвертор мощностью 1200 Вт со встроенной функцией ИБП и обходом по AC. Устройство построено на цифровой архитектуре с микроконтроллерным управлением и оптимизированной схемотехникой управления, что обеспечивает быстрый отклик на изменение внешних условий и повышение общей эксплуатационной надёжности. Конструкция включает малошумящий вентилятор, обеспечивает пиковую мощность до 2000 Вт, допускает настройку выходного напряжения и частоты переменного тока, рассчитана на работу в расширенном температурном диапазоне и содержит полный набор защитных функций.
В сочетании с аккумуляторной батареей инвертор пригоден для использования в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удалённых объектах без доступа к централизованной сети. Выход может использоваться для питания вентиляторов, телевизоров, радиоустройств, зарядных устройств телефонов, ПК и ноутбуков, систем освещения, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, шкафов распределения питания, наружного кемпингового оборудования, морских AC-сетей и производственного оборудования.
Выход AC
| Параметр | Значение для NTU-1200-212EU |
| Номинальная выходная мощность | 1200 Вт |
| Выходная мощность сверх номинала, 3 мин | 1380 Вт |
| Пиковая мощность, 10 с | 1800 Вт |
| Импульсная мощность, 30 периодов | 2000 Вт |
| Номинальное выходное напряжение по умолчанию | 230 В AC |
| Выбираемое выходное напряжение | 200 / 220 / 230 / 240 В AC |
| Номинальная частота по умолчанию | 50 ±0,1 Гц |
| Выбираемая частота | 50 / 60 Гц, выбор DIP-переключателем |
| Форма выходного напряжения | Истинная синусоида, КНИ менее 3% |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Автомат защиты по выходу AC | 10 А |
Вход DC
| Параметр | Значение для NTU-1200-212EU |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 10 ... 16,5 В DC |
| Ток по входу DC, типовое значение | 120 А |
| Потребление без нагрузки, несберегающий режим | 25 Вт |
| Потребление без нагрузки, сберегающий режим | менее 8 Вт |
| Ток потребления в выключенном состоянии | не более 1 мА |
| Типовой КПД | 90% |
| Типы аккумуляторов | Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель | 40 А x 4 |
Пороговые уровни защиты по входу DC
| Параметр | Значение для NTU-1200-212EU |
| Сигнализация по низкому входному напряжению | 11 ±0,3 В DC |
| Отключение по низкому входному напряжению | 10 ±0,3 В DC |
| Повторный запуск после пониженного напряжения | 12,5 ±0,3 В DC |
| Сигнализация по повышенному входному напряжению | 15,5 ±0,3 В DC |
| Отключение по повышенному входному напряжению | 16,5 ±0,3 В DC |
| Повторный запуск после перенапряжения | 15 ±0,3 В DC |
| Защита от переполюсовки батареи | Срабатывание за счёт перегорания внутреннего предохранителя |
Защиты по выходу
| Параметр | Значение |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | 105 ... 115% нагрузки в течение 180 с; 115 ... 150% нагрузки в течение 10 с |
| Режим при перегрузке | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от переразряда аккумулятора | Отключение по низкому входному напряжению |
Режим ИБП AC bypass
| Параметр | Значение для NTU-1200-212EU |
| Диапазон входного напряжения AC | 200 / 220 / 230 / 240 В AC ±16%, восстановление ±13% |
| Диапазон входной частоты AC | 45 ... 65 Гц |
| Типовое время переключения | 10 мс, переход инвертора в режим обхода AC |
Функции управления и интерфейсы
| Параметр | Значение |
| Выбор напряжения и частоты | DIP-переключатели |
| Сберегающий режим | По умолчанию отключён; при автоматическом определении нагрузки на выходе AC не более 10 Вт устройство переходит в сберегающий режим |
| Удалённое включение и выключение | Через сухой контакт на передней панели |
| Логика удалённого управления | Разомкнуто: нормальная работа; замкнуто: удалённое выключение |
| Разъём удалённого управления | JST B-XH или эквивалент |
| Совместимые удалённые контроллеры | IRC1, IRC2, IRC3 |
| Интерфейс связи | RS-232 через разъём RJ11 |
| Кабель связи | RJ11-RS232, заказывается отдельно |
Настройка DIP-переключателями
| Переключатель | Функция |
| SW1, SW2 | Выбор выходного напряжения: 200 / 220 / 230 / 240 В AC |
| SW3 | ON: 50 Гц; OFF: 60 Гц |
| SW4 | ON: сберегающий режим; OFF: несберегающий режим |
Светодиодная индикация
| Индикатор | Состояние | Значение |
| Статус | Зелёный | Самопроверка / инвертор исправен |
| Статус | Оранжевый | Удалённое выключение / сберегающий режим |
| Статус | Красный | Аварийное состояние |
| Нагрузка | Зелёный | Менее 40% нагрузки |
| Нагрузка | Оранжевый | 40 ... 80% нагрузки |
| Нагрузка | Красный | Более 80% нагрузки |
| Вход AC | Зелёный | Сеть в норме / ошибка сети |
| Вход AC | Не светится | Сеть отсутствует |
| Вход DC | Зелёный | 12,5 ... 15,5 В DC |
| Вход DC | Оранжевый | 11 ... 12,5 В DC |
| Вход DC | Красный | Менее 11 В DC или более 15,5 В DC |
Аварийная индикация
| Сигнал | Индикация |
| Перегрузка выхода или короткое замыкание по AC | Статус — красный; вход DC — не светится; нагрузка — мигает красным |
| Аномальное входное напряжение DC | Статус — красный; вход DC — мигает красным; нагрузка — не светится |
| Перегрев или блокировка вентилятора | Статус — красный; вход DC — мигает красным; нагрузка — мигает красным |
| Неисправность инвертора | Статус — мигает красным; вход DC — не светится; нагрузка — не светится |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура хранения | от -30 до +70 °C |
| Влажность хранения | 10 ... 95% RH, без конденсации |
| Вибрация | 10 ... 500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Снижение мощности
| Условие | Характеристика |
| По температуре окружающей среды | 100% нагрузки до 35 °C, далее снижение; около 50% при 60 °C; около 30% при 70 °C |
| По входному напряжению для 12 В исполнения | Полная нагрузка при 11 ... 16,5 В DC; снижение допустимой нагрузки при понижении входного напряжения к 10 В DC |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, Dekra BS EN/EN62368-1, UL458, E13, EAC TP TC 004; конструкция ориентирована на AS/NZS 62368.1 |
| Испытательное напряжение между входом DC и входом AC | 3,0 кВ AC |
| Испытательное напряжение между входом DC и выходом AC | 3,0 кВ AC |
| Испытательное напряжение между выходом AC и защитным заземлением | 1,5 кВ AC |
| Эмиссия помех, излучаемые | BS EN/EN55032, класс A |
| Эмиссия помех, кондуктивные | BS EN/EN55032, класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Устойчивость к радиочастотному излучению | BS EN/EN61000-4-3, уровень 2 |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 1 |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, провал более 95% на 0,5 периода, 30% на 25 периодов, прерывание более 95% на 250 периодов |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 333 x 184 x 70 мм |
| Масса | 3,33 кг |
| Исполнение корпуса | Case No. 286A |
| Направление воздушного потока | Со стороны вентилятора вдоль корпуса |
| Выходная розетка | Type-EU |
Надёжность и упаковка
| Параметр | Значение |
| MTBF по Telcordia TR/SR-332 | 460,5 тыс. ч минимум |
| MTBF по MIL-HDBK-217F, 25 °C | 58,3 тыс. ч минимум |
| Упаковка | 2 шт. в упаковке |
| Масса упаковки | 7,6 кг |
| Объём упаковки | 1,25 куб. фута |
Разъёмы и дополнительные принадлежности
| Элемент | Исполнение |
| Порт удалённого управления | JST XHP / JST SXH-001T или эквивалент |
| Логика порта удалённого управления | Контакты 1 и 2 разомкнуты — нормальная работа; контакты 1 и 2 замкнуты — удалённое выключение |
| Коммуникационный порт | RJ11 |
| Назначение выводов RJ11 | Rx: контакт 2, GND: контакт 3, Tx: контакт 4 |
| Соответствие DB9 | Rx: контакт 3, GND: контакт 5, Tx: контакт 2 |
| Кабель связи | RJ11-RS232 |
| Дополнительная ручка для переноски | Поставляется отдельно |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент нелинейных искажений измеряются при нагрузке 900 Вт, линейной нагрузке и входном напряжении 12,5 В DC, 25 В DC или 50 В DC в зависимости от исполнения.
- Параметры, не указанные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- Во внутренней схеме предусмотрен контур предварительного пуска; время установления составляет 8 с.
- Источник питания рассматривается как самостоятельный компонент, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям по электромагнитной совместимости. Для методических указаний по проведению испытаний следует обращаться к материалам по EMI-испытаниям источников питания.
