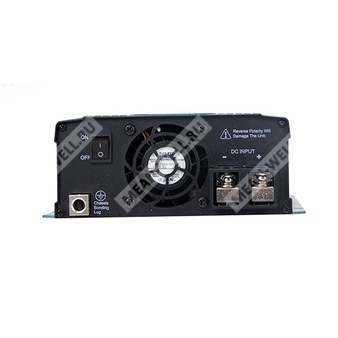

NTU-1200-224EU - автономный инвертор постоянного тока в переменный с чистой синусоидой, встроенной функцией ИБП AC bypass и выходом 230 В AC.
Назначение
NTU-1200-224EU — высоконадежный автономный DC AC инвертор серии NTU-1200 мощностью 1200 Вт со встроенной функцией ИБП через обход по переменному току. Устройство преобразует напряжение аккумуляторной батареи 24 В постоянного тока в стабилизированное синусоидальное напряжение переменного тока европейского стандарта, поддерживает автоматический обход по входу AC, дистанционное управление, связь RS-232 и выбор параметров выхода посредством DIP-переключателей.
Расшифровка партномера
| Элемент партномера | Значение |
| NTU | Серия автономных DC AC инверторов с функцией ИБП |
| 1200 | Номинальная выходная мощность 1200 Вт |
| 2 | Исполнение по выходному напряжению AC: 200/220/230/240 В |
| 24 | Номинальное входное напряжение DC: 24 В |
| EU | Тип выходной розетки: европейская |
Свойства
- Встроенная функция ИБП с обходом по переменному току.
- Выходное напряжение с чистой синусоидой, коэффициент нелинейных искажений менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 2000 Вт.
- Вентилятор охлаждения с температурным управлением.
- Выбор выходного напряжения и частоты AC через DIP-переключатель.
- Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Дистанционное включение и отключение питания.
- Светодиодная индикация состояния на передней панели.
- Защита по входу: от переполюсовки, пониженного напряжения с сигнализацией, пониженного напряжения с отключением, перенапряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда за счет отключения при низком напряжении.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешних пультов дистанционного управления IRC1, IRC2, IRC3.
- Поддержка связи RS-232 через кабель RJ11 RS232.
- Конформное защитное покрытие.
Области применения
- Бытовая и офисная аппаратура.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские системы.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Системы телекоммуникации и передачи данных.
Описание
NTU-1200 представляет собой автономный инвертор мощностью 1200 Вт с высокой эксплуатационной надежностью, формирующий истинно синусоидальное выходное напряжение и оснащенный встроенной функцией ИБП с обходом по переменному току. В основе конструкции применена цифровая архитектура с управлением от микроконтроллера, что обеспечивает быстрый отклик на изменения условий эксплуатации и повышение общей надежности системы. Конструкция включает малошумящий вентилятор высокого качества, обеспечивает пиковую мощность 2000 Вт, позволяет настраивать выходное напряжение и частоту, а также рассчитана на работу в широком температурном диапазоне.
В составе системы с аккумуляторной батареей устройство пригодно для эксплуатации в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах без доступа к централизованной электросети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, ПК и ноутбуков, освещения, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, шкафов распределения питания, туристического оборудования, судовых AC систем и промышленного оборудования.
Параметры выхода AC
| Параметр | Значение для NTU-1200-224EU |
| Номинальная выходная мощность | 1200 Вт |
| Перегрузочная мощность в течение 3 минут | 1380 Вт |
| Пиковая мощность в течение 10 секунд | 1800 Вт |
| Импульсная мощность в течение 30 периодов | 2000 Вт |
| Форма выходного напряжения | Чистая синусоида, коэффициент гармонических искажений менее 3% |
| Выходное напряжение AC | 200 / 220 / 230 / 240 В, выбирается DIP-переключателем |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выходного напряжения | 50 / 60 Гц, выбирается DIP-переключателем |
| Заводская установка частоты | 50 ±0,1 Гц |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Автоматический выключатель по выходу | 10 А |
| Защита GFCI | Нет |
Параметры входа DC
| Параметр | Значение для NTU-1200-224EU |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 20 ... 33 В DC |
| Типовой входной ток | 60 А |
| Потребление без нагрузки в несберегающем режиме | 15 Вт |
| Потребление без нагрузки в режиме энергосбережения | <8 Вт |
| Потребление в выключенном состоянии | ≤1 мА |
| Типовой КПД | 92% |
| Тип аккумуляторов | Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель | 40 А x 2 |
Пороги защиты по входу DC
| Параметр | Значение для NTU-1200-224EU |
| Сигнализация по низкому входному напряжению | 22 ±0,5 В DC |
| Отключение по низкому входному напряжению | 20 ±0,5 В DC |
| Восстановление после низкого входного напряжения | 25 ±0,5 В DC |
| Сигнализация по высокому входному напряжению | 31 ±0,5 В DC |
| Отключение по высокому входному напряжению | 33 ±0,5 В DC |
| Восстановление после высокого входного напряжения | 30 ±0,5 В DC |
| Защита от переполюсовки батареи | Срабатывание за счет перегорания внутреннего предохранителя |
Защиты по выходу и режимы работы
| Параметр | Значение |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | 105 ... 115% нагрузки в течение 180 с; 115 ... 150% нагрузки в течение 10 с |
| Режим срабатывания при перегрузке | Отключение выходного напряжения, восстановление после повторного включения питания |
| Режим энергосбережения | По умолчанию отключен; при автоматическом обнаружении нагрузки на выходе AC не более 10 Вт устройство переходит в режим энергосбережения |
Параметры режима ИБП по входу AC
| Параметр | Значение для NTU-1200-224EU |
| Диапазон входного напряжения AC | 200 / 220 / 230 / 240 В AC ±16%, восстановление ±13% |
| Диапазон входной частоты AC | 45 ... 65 Гц |
| Типовое время переключения | 10 мс, переход инвертора в режим обхода AC |
Управление, интерфейсы и настройки
| Параметр | Значение |
| Дистанционное включение и отключение | Через сухой контакт на фронтальном разъеме |
| Логика дистанционного управления | Разомкнуто: нормальная работа; замкнуто: дистанционное отключение |
| Разъем дистанционного управления | JST B-XH или эквивалент |
| Стыковочный корпус | JST XHP или эквивалент |
| Контакт | JST SXH-001T или эквивалент |
| Поддерживаемые пульты | IRC1, IRC2, IRC3 |
| Интерфейс связи | RS-232 через разъем RJ11 |
| Кабель связи | RJ11-RS232, заказывается отдельно |
| Назначение контактов RJ11 | Rx: контакт 2, GND: контакт 3, Tx: контакт 4 |
| Соответствие DB9 | Rx: контакт 3, GND: контакт 5, Tx: контакт 2 |
Настройка DIP-переключателями
| Переключатель | Функция | Состояние |
| SW1, SW2 | Выбор выходного напряжения | OFF OFF: 200 В; OFF ON: 220 В; ON OFF: 230 В; ON ON: 240 В |
| SW3 | Выбор частоты | ON: 50 Гц; OFF: 60 Гц |
| SW4 | Режим энергосбережения | ON: энергосбережение; OFF: несберегающий режим |
Индикация состояния
| Индикатор | Цвет/режим | Состояние для 24 В версии |
| Статус | Зеленый | Проверка системы / инвертор исправен |
| Статус | Оранжевый | Дистанционное отключение / режим энергосбережения |
| Статус | Красный | Аварийное состояние |
| Вход DC | Зеленый | 25 ... 31 В DC |
| Вход DC | Оранжевый | 22 ... 25 В DC |
| Вход DC | Красный | <22 В DC или >31 В DC |
| Нагрузка | Зеленый | <40% нагрузки |
| Нагрузка | Оранжевый | 40 ... 80% нагрузки |
| Нагрузка | Красный | >80% нагрузки |
| Вход AC | Зеленый | Сеть в норме / ошибка сети / сеть отключена по соответствующему режиму индикации |
Аварийная индикация
| Комбинация индикации | Значение |
| Статус красный, вход DC выключен, нагрузка мигает красным | Перегрузка выхода или короткое замыкание на выходе AC |
| Статус красный, вход DC мигает красным, нагрузка выключена | Аномальное входное напряжение DC |
| Статус красный, вход DC мигает красным, нагрузка мигает красным | Перегрев или блокировка вентилятора |
| Статус мигает красным, вход DC выключен, нагрузка выключена | Отказ инвертора |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20% ... 90% относительной влажности, без конденсации |
| Температура хранения | от -30 до +70 °C |
| Влажность при хранении | 10% ... 95% относительной влажности, без конденсации |
| Вибрация | 10 ... 500 Гц, 3G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Снижение мощности
| Условие | Характеристика |
| По температуре окружающей среды | 100% нагрузки до 35 °C, далее снижение; около 50% при 60 °C; около 30% при 70 °C |
| По входному напряжению для 24 В исполнения | При 20 В DC нагрузка около 50%; при 21 В DC около 60%; при 33 В DC возможна 100% нагрузка |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB по IEC62368-1, Dekra по BS EN EN62368-1, EAC TP TC 004; конструкция ориентирована на AS NZS 62368.1 |
| Испытательное напряжение между входом DC и входом AC | 3,0 кВ AC |
| Испытательное напряжение между входом DC и выходом AC | 3,0 кВ AC |
| Испытательное напряжение между выходом AC и защитным заземлением | 1,5 кВ AC |
| Излучаемые помехи | BS EN EN55032, класс A, для исполнений 212/224/248, кроме типа UN |
| Кондуктивные помехи | BS EN EN55032, класс A, для исполнений 212/224/248, кроме типа UN |
| Гармонические составляющие тока | BS EN EN61000-3-2, класс A |
| Колебания напряжения | BS EN EN61000-3-3 |
| Стойкость к ЭСР | BS EN EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Стойкость к излучаемому РЧ полю | BS EN EN61000-4-3, уровень 2 |
| Стойкость к быстрым переходным процессам | BS EN EN61000-4-4, уровень 2, 1 кВ |
| Стойкость к импульсным перенапряжениям | BS EN EN61000-4-5, уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Стойкость к наведенным РЧ помехам | BS EN EN61000-4-6, уровень 2 |
| Стойкость к магнитному полю | BS EN EN61000-4-8, уровень 1 |
| Стойкость к провалам и прерываниям напряжения | BS EN EN61000-4-11, более 95% провал на 0,5 периода, 30% провал на 25 периодов, более 95% прерывание на 250 периодов |
| Стандарты устойчивости | BS EN EN55024, BS EN EN55035 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 333 x 184 x 70 мм |
| Масса | 3,3 кг |
| Исполнение корпуса | Case No. 286A |
| Тип выходной розетки | EU |
| Направление воздушного потока | От стороны вентилятора через корпус в направлении, указанном на чертеже |
| Клемма заземления корпуса | Предусмотрена |
Надежность и упаковка
| Параметр | Значение |
| MTBF по Telcordia TR SR-332 | 460,5 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 58,3 тыс. ч минимум |
| Упаковка | 2 шт. в упаковке |
| Масса упаковки | 7,6 кг |
| Объем упаковки | 1,25 куб. фута |
Дополнительные принадлежности
| Наименование | Обозначение | Количество |
| Кабель связи | RJ11-RS232 | 1 |
| Ручка для переноски | Carry Handle | 1 |
| Опорная площадка | Foot pad | 4 |
| Винт | M4 | 2 |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измеряются при нагрузке 900 Вт, линейной нагрузке и входном напряжении 25 В DC для 24-вольтового исполнения.
- Параметры, не оговоренные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- Во внутренней схеме предусмотрен предварительный пуск; время готовности составляет 8 с.
- Источник питания рассматривается как самостоятельный компонент, однако в составе конечного оборудования необходимо дополнительно подтвердить соответствие всей системы требованиям по электромагнитной совместимости.
