Каталог Mean Well NTU NTU-1200-248EU

NTU-1200-248EU

нет на складе

Оформить запрос Подобрать аналог

Техническая документация
pdf, 5.73 Мб

3D модель NTU-1200-248EU
zip, 8.91 Мб

Инструкция по эксплуатации
pdf, 1.23 Мб

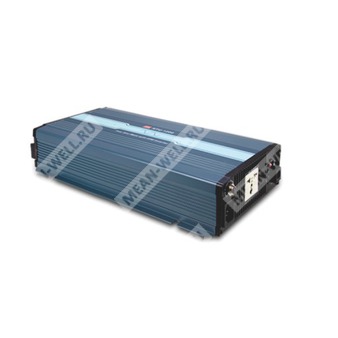

NTU-1200-248EU - автономный инвертор DC/AC мощностью 1200 Вт с выходом 230 В AC, истинной синусоидой и встроенной функцией ИБП с байпасом.

Расшифровка партномера

Элемент партномера	Значение
NTU	Серия автономных DC/AC инверторов с встроенной функцией ИБП
1200	Номинальная выходная мощность 1200 Вт
2	Группа выходного напряжения AC 200/220/230/240 В
48	Номинальное входное напряжение DC 48 В
EU	Исполнение с европейской выходной розеткой Type-EU
Полный партномер NTU-1200-248EU	Инвертор серии NTU, 1200 Вт, выход 200...240 В AC, вход 48 В DC, розетка европейского стандарта

Назначение

NTU-1200-248EU представляет собой высоконадежный автономный инвертор постоянного тока в переменный с выходной мощностью 1200 Вт, формирующий истинно синусоидальное напряжение и оснащенный встроенной функцией ИБП с AC-байпасом. Устройство предназначено для работы совместно с аккумуляторными батареями свинцово-кислотного или литий-ионного типа и может использоваться в автономных энергетических системах, на транспорте, морских объектах, в телекоммуникационном оборудовании, а также в удаленных объектах без доступа к централизованной электросети.

Особенности

Встроенная функция ИБП с AC-байпасом.
Выходное напряжение с истинной синусоидой, коэффициент нелинейных искажений менее 3%.
Высокая перегрузочная способность, импульсная мощность до 2000 Вт.
Вентилятор охлаждения с температурным управлением.
Выбор выходного напряжения AC и частоты с помощью DIP-переключателя.
Широкий диапазон рабочих температур от минус 25 до плюс 70 °C.
Дистанционное включение и выключение питания.
Светодиодная индикация состояния на передней панели.
Защита по входу: от переполюсовки, сигнализация пониженного напряжения DC, отключение по низкому напряжению DC, защита от перенапряжения.
Защита по выходу: от короткого замыкания, перегрузки, перегрева.
Защита аккумулятора от глубокого разряда за счет отключения по низкому напряжению.
Поддержка свинцово-кислотных и литий-ионных аккумуляторов.
Поддержка внешнего пульта дистанционного управления IRC1, IRC2, IRC3.
Поддержка интерфейса связи RS-232.
Конформное покрытие.

Области применения

Бытовое и офисное оборудование.
Электроинструмент.
Переносное оборудование.
Транспортные средства.
Яхты и морские объекты.
Автономные солнечные энергосистемы.
Беспроводные сети.
Телекоммуникационные и дата-коммуникационные системы.

Описание

NTU-1200-248EU является инвертором постоянного напряжения в переменное с высокой надежностью и встроенной функцией ИБП. Конструкция основана на цифровой архитектуре с микроконтроллерным управлением, что обеспечивает быстрое реагирование на изменения условий эксплуатации и повышение общей надежности. Устройство оснащено малошумящим вентилятором, допускает регулировку выходного напряжения и частоты, обладает широким температурным диапазоном эксплуатации и полным набором защитных функций.

В составе системы с аккумуляторной батареей инвертор пригоден для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, осветительных нагрузок, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, силовых шкафов распределения, оборудования для кемпинга, морских AC-систем и промышленного оборудования.

Выход AC

Параметр	Значение для NTU-1200-248EU
Номинальная мощность непрерывной работы	1200 Вт
Мощность выше номинальной в течение 3 минут	1380 Вт
Пиковая мощность в течение 10 секунд	1800 Вт
Импульсная мощность в течение 30 периодов	2000 Вт
Форма выходного напряжения	Истинная синусоида, КНИ менее 3%
Выходное напряжение AC	200 / 220 / 230 / 240 В AC, выбор DIP-переключателем
Заводская установка выходного напряжения	230 В AC
Частота выходного напряжения	50/60 Гц, выбор DIP-переключателем
Заводская установка частоты	50 ±0,1 Гц
Точность стабилизации выходного напряжения	±3,0% при номинальном выходном напряжении
Автоматический выключатель AC	10 А
Защита от перегрузки	105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с
Режим защиты от перегрузки	Отключение выходного напряжения, восстановление после повторного включения питания
Защита от короткого замыкания на выходе	Отключение выходного напряжения, восстановление после повторного включения питания
Защита от перегрева	Отключение выходного напряжения, восстановление после повторного включения питания
Выходная розетка	Type-EU, европейское исполнение

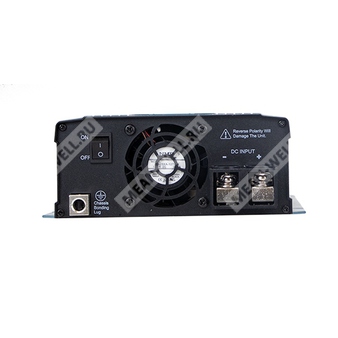

Вход DC

Параметр	Значение для NTU-1200-248EU
Номинальное входное напряжение	48 В DC
Диапазон входного напряжения	40...66 В DC
Потребляемый ток при номинальной нагрузке, типовое значение	30 А
КПД, типовое значение	93%
Внутренний предохранитель	25 А x 2
Потребление без нагрузки в режиме без энергосбережения, типовое значение	25 Вт
Потребление без нагрузки в режиме энергосбережения, типовое значение	<8 Вт
Ток потребления в выключенном состоянии	≤1 мА
Типы аккумуляторов	Свинцово-кислотные или литий-ионные

Пороги защиты по входу DC

Параметр	Значение для NTU-1200-248EU
Сигнализация по низкому входному напряжению	44 ±1 В DC
Отключение по низкому входному напряжению	40 ±1 В DC
Повторный запуск после пониженного напряжения	50 ±1 В DC
Сигнализация по повышенному входному напряжению	62 ±1 В DC
Отключение по повышенному входному напряжению	66 ±1 В DC
Повторный запуск после перенапряжения	60 ±1 В DC
Защита от переполюсовки аккумулятора	Срабатывание за счет перегорания внутреннего предохранителя

Функция ИБП и вход AC

Параметр	Значение для NTU-1200-248EU
Диапазон входного напряжения AC в режиме байпаса	200 / 220 / 230 / 240 В AC ±16%, восстановление при ±13%
Диапазон входной частоты AC	45...65 Гц
Время переключения, типовое значение	10 мс, инвертор / AC-байпас

Функции управления и интерфейсы

Параметр	Значение
Дистанционное управление включением и выключением	Через сухой контакт на фронтальном разъеме
Логика дистанционного управления	Разомкнуто: нормальная работа; замкнуто: дистанционное отключение
Поддерживаемые внешние пульты	IRC1, IRC2, IRC3
Интерфейс связи	RS-232 через разъем RJ11
Кабель связи	RJ11-RS232, заказывается отдельно

Настройка DIP-переключателями

Переключатели	Функция
SW1, SW2	Выбор выходного напряжения: 200 / 220 / 230 / 240 В AC
SW3	ON: 50 Гц; OFF: 60 Гц
SW4	ON: режим энергосбережения; OFF: режим без энергосбережения

Режим энергосбережения

Параметр	Значение
Заводская установка	Отключен
Условие перехода	Автоматическое определение нагрузки на выходе AC ≤10 Вт с переходом в режим энергосбережения

Индикация состояния

Индикатор	Состояние
Индикатор состояния, зеленый	Проверка системы / инвертор исправен
Индикатор состояния, оранжевый	Дистанционное отключение / режим энергосбережения
Индикатор состояния, красный	Аварийное состояние
Индикатор входа DC, зеленый	50...62 В DC
Индикатор входа DC, оранжевый	44...50 В DC
Индикатор входа DC, красный	<44 В DC или >62 В DC
Индикатор нагрузки, зеленый	<40% нагрузки
Индикатор нагрузки, оранжевый	40...80% нагрузки
Индикатор нагрузки, красный	>80% нагрузки
Индикатор входа AC, зеленый	Сеть в норме / ошибка сети
Индикатор входа AC, не светится	Сеть отключена

Аварийная индикация

Комбинация индикации	Значение
Состояние — красный, вход DC — не светится, нагрузка — мигает	Перегрузка на выходе или короткое замыкание на выходе AC
Состояние — красный, вход DC — мигает, нагрузка — не светится	Аномальное входное напряжение DC
Состояние — красный, вход DC — мигает, нагрузка — мигает	Перегрев или блокировка вентилятора
Состояние — мигает, вход DC — не светится, нагрузка — не светится	Неисправность инвертора

Условия эксплуатации

Параметр	Значение
Рабочая температура	от -25 до +70 °C, с учетом кривой снижения мощности
Рабочая влажность	20...90% относительной влажности, без конденсации
Температура хранения	от -30 до +70 °C
Влажность при хранении	10...95% относительной влажности, без конденсации
Вибростойкость	10...500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z

Снижение мощности

Условие	Характеристика
По температуре окружающей среды	100% нагрузки до 35 °C, далее снижение; около 50% при 60 °C; около 30% при 70 °C
По входному напряжению для версий, отличных от 12 В	Полная нагрузка в пределах штатного диапазона входного напряжения
По входному напряжению для 48 В версии	Область полной нагрузки соответствует диапазону примерно 42...66 В DC согласно графику

Безопасность и ЭМС

Параметр	Значение
Стандарты безопасности	CB IEC62368-1, Dekra BS EN/EN62368-1, EAC TP TC 004; конструкция ориентирована на AS/NZS 62368.1
Электрическая прочность изоляции между входом DC и входом AC	3,0 кВ AC
Электрическая прочность изоляции между входом DC и выходом AC	3,0 кВ AC
Электрическая прочность изоляции между выходом AC и защитным заземлением	1,5 кВ AC
Излучаемые помехи	BS EN/EN55032, класс A, для моделей 212/224/248, кроме исполнения Type-UN
Кондуктивные помехи	BS EN/EN55032, класс A, для моделей 212/224/248, кроме исполнения Type-UN
Гармонические составляющие тока	BS EN/EN61000-3-2, класс A
Колебания напряжения	BS EN/EN61000-3-3
Устойчивость к ЭСР	BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт
Устойчивость к радиочастотному излучению	BS EN/EN61000-4-3, уровень 2
Устойчивость к быстрым переходным процессам	BS EN/EN61000-4-4, уровень 2, 1 кВ
Устойчивость к импульсным перенапряжениям	BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, 2 кВ линия-земля
Устойчивость к наведенным ВЧ-помехам	BS EN/EN61000-4-6, уровень 2
Устойчивость к магнитному полю	BS EN/EN61000-4-8, уровень 1
Устойчивость к провалам и прерываниям напряжения	BS EN/EN61000-4-11, провал >95% на 0,5 периода, провал 30% на 25 периодов, прерывание >95% на 250 периодов
Стандарты иммунитета ЭМС	BS EN/EN55024, BS EN/EN55035

Надежность, механические параметры и упаковка

Параметр	Значение
MTBF	460,5 тыс. ч минимум по Telcordia TR/SR-332; 58,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C
Габаритные размеры	333 x 184 x 70 мм
Масса	3,3 кг
Упаковка	2 шт. / 7,6 кг / 1,25 куб. фута
Номер корпуса	286A

Подключение и разъемы

Параметр	Значение
Разъем дистанционного управления	JST B-XH или эквивалент
Ответная часть корпуса разъема	JST XHP или эквивалент
Контакт разъема дистанционного управления	JST SXH-001T или эквивалент
Логика контактов 1 и 2	Разомкнуто: нормальная работа; замкнуто: дистанционное отключение
Порт связи	RJ11
Назначение RJ11	Rx: контакт 2, GND: контакт 3, Tx: контакт 4
Назначение DB9 кабеля связи	Rx: контакт 3, GND: контакт 5, Tx: контакт 2

Дополнительные принадлежности

Наименование	Обозначение
Кабель связи RS-232	RJ11-RS232
Пульт дистанционного управления	IRC1, IRC2, IRC3
Ручка для переноски	Carry Handle

Примечания

КПД, точность регулирования выходного напряжения и коэффициент нелинейных искажений измеряются при нагрузке 900 Вт, линейной нагрузке и входном напряжении 12,5 В / 25 В / 50 В DC в зависимости от исполнения.
Параметры, не указанные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
Устройство содержит внутреннюю схему предварительного запуска; время запуска составляет 8 с.
Источник питания рассматривается как самостоятельный компонент, однако в составе конечного оборудования необходимо дополнительно подтвердить соответствие всей системы требованиям по электромагнитной совместимости.
