Каталог Mean Well NTU NTU-1700-212EU

NTU-1700-212EU

На складе

55 885 ₽ за 1 шт

КУПИТЬ

Техническая документация
pdf, 4.13 Мб

3D модель NTU-1700-212EU
zip, 25.31 Мб

Инструкция по эксплуатации
pdf, 1.23 Мб

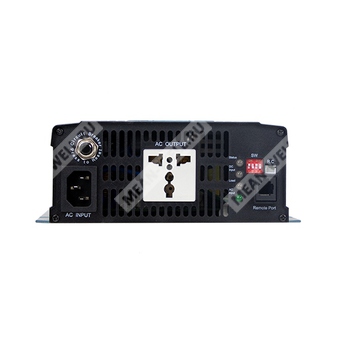

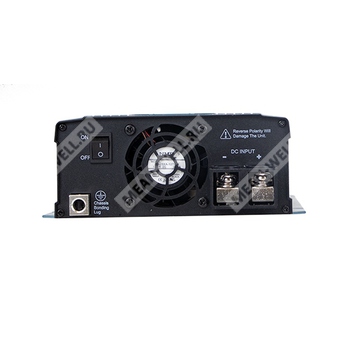

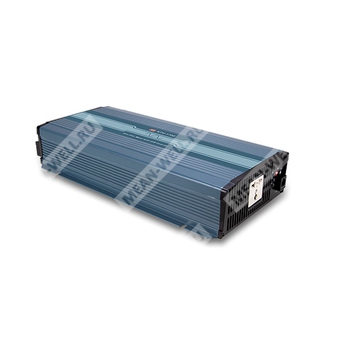

NTU-1700-212EU - автономный DC/AC инвертор с чистой синусоидой, встроенной функцией ИБП с AC bypass и выходом 200/220/230/240 В AC.

Расшифровка партномера

Фрагмент партномера	Значение
NTU	Серия автономных DC/AC инверторов с функцией ИБП
1700	Номинальная мощность 1700 Вт
2	Диапазон выходного напряжения AC 200/220/230/240 В
12	Номинальное входное напряжение 12 В постоянного тока
EU	Исполнение с европейской выходной розеткой
NTU-1700-212EU	Инвертор 1700 Вт, вход 12 В DC, выход 200/220/230/240 В AC, розетка европейского типа

Общее описание

NTU-1700-212EU представляет собой высоконадежный автономный DC/AC инвертор мощностью 1700 Вт с формированием истинно синусоидального выходного напряжения и встроенной функцией ИБП в режиме AC bypass. Устройство рассчитано на применение в автономных и резервных системах электропитания, где требуется преобразование энергии аккумуляторной батареи 12 В в сетевое переменное напряжение 200/220/230/240 В.

Инвертор выполнен на цифровой платформе с управлением от микроконтроллера, имеет оптимизированную схему управления с быстрым откликом на изменение внешних условий и нагрузочного режима. Конструкция предусматривает температурно-управляемое охлаждение, развитую систему защит, дистанционное управление включением и выключением, а также возможность мониторинга через интерфейс RS-232.

Для модели NTU-1700-212EU заводская установка выхода составляет 230 В AC при 50 Гц. Пользователь может изменять выходное напряжение и частоту при помощи DIP-переключателей. Поддерживается режим энергосбережения, а также выбор приоритета питания: от сети или от аккумулятора.

Особенности

Встроенная функция ИБП с обходом по переменному току.
Истинно синусоидальное выходное напряжение с коэффициентом нелинейных искажений менее 3%.
Высокая перегрузочная способность и импульсная мощность до 3400 Вт.
Температурно-управляемый вентилятор охлаждения.
Выбор выходного напряжения и частоты переменного тока при помощи DIP-переключателей.
Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
Дистанционное включение и выключение питания.
Индикация состояния работы на передней панели.
Защита входа: от обратной полярности, сигнализация понижения напряжения DC, отключение по пониженному напряжению DC, защита от перенапряжения.
Защита выхода: от короткого замыкания, перегрузки, перегрева.
Защита аккумулятора от чрезмерного разряда по низкому напряжению отключения.
Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
Поддержка выносных пультов управления IRC1, IRC2, IRC3.
Поддержка интерфейса RS-232.
Конформное защитное покрытие.

Области применения

Бытовое и офисное оборудование.
Электроинструмент.
Переносное оборудование.
Транспортные средства.
Яхты и морские системы.
Автономные солнечные энергетические системы.
Беспроводные сети.
Телекоммуникационные и дата-коммуникационные системы.
Питание вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, ПК и ноутбуков, освещения, индукционных плит, кондиционеров, электромеханического инструмента, оборудования связи, распределительных шкафов, наружного кемпингового оборудования и прочей нагрузки соответствующего класса.

Параметры выхода переменного тока

Параметр	Значение для NTU-1700-212EU
Номинальная выходная мощность	1700 Вт
Выходная мощность выше номинальной в течение 3 минут	2000 Вт
Пиковая мощность в течение 10 секунд	2550 Вт
Импульсная мощность в течение 30 циклов	3400 Вт
Форма выходного сигнала	Истинная синусоида, КНИ менее 3%
Заводская установка выходного напряжения	230 В AC
Выбираемое выходное напряжение	200 / 220 / 230 / 240 В AC
Заводская установка частоты	50 ±0,1 Гц
Выбираемая частота	50 / 60 Гц
Стабилизация выходного напряжения	±3,0% при номинальном выходном напряжении
Защита по перегрузке	105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с
Реакция на перегрузку	Отключение выходного напряжения, восстановление после повторного включения питания
Защита от короткого замыкания на выходе	Отключение выходного напряжения, восстановление после повторного включения питания
Автомат защиты по AC выходу	10 А
Тип выходной розетки	Европейская

Параметры входа постоянного тока

Параметр	Значение для NTU-1700-212EU
Номинальное входное напряжение	12 В DC
Диапазон входного напряжения	10...16,5 В DC
Типовой входной ток	170 А
Типовой КПД	89%
Потребление без нагрузки в режиме энергосбережения	менее 8 Вт
Порог перехода в режим энергосбережения	по умолчанию отключен; при автоматическом определении нагрузки на выходе AC не более 10 Вт устройство переходит в режим энергосбережения
Потребление в выключенном состоянии	не более 1 мА
Тип аккумуляторов	Свинцово-кислотные или литий-ионные
Внутренний предохранитель	40 А x 6

Пороги защит по входу постоянного тока

Параметр	Значение для NTU-1700-212EU
Низкое входное напряжение, сигнализация	11 ±0,3 В DC
Низкое входное напряжение, отключение	10 ±0,3 В DC
Низкое входное напряжение, восстановление	12,5 ±0,3 В DC
Высокое входное напряжение, сигнализация	15,5 ±0,3 В DC
Высокое входное напряжение, отключение	16,5 ±0,3 В DC
Высокое входное напряжение, восстановление	15 ±0,3 В DC
Защита от обратной полярности	Срабатывание внутреннего предохранителя

Параметры режима ИБП и входа переменного тока

Параметр	Значение для NTU-1700-212EU
Диапазон входного напряжения AC для режима bypass	200/220/230/240 В AC ±16%, восстановление ±13%
Диапазон входной частоты AC	45...65 Гц
Типовое время переключения	10 мс, переход инвертор ↔ AC bypass

Защиты и функциональные возможности

Параметр	Значение для NTU-1700-212EU
Защита от перегрева	Отключение выходного напряжения, восстановление после повторного включения питания
Дистанционное управление	Дистанционное включение и выключение через сухой контакт на передней панели; разомкнутое состояние — нормальная работа, замкнутое состояние — удаленное выключение
Разъем дистанционного управления	JST B-XH или эквивалент
Сопрягаемый корпус разъема	JST XHP или эквивалент
Контакт разъема	JST SXH-001T или эквивалент
Логика контактов дистанционного управления	Контакты 1 и 2 разомкнуты — нормальная работа; контакты 1 и 2 замкнуты — удаленное выключение
Интерфейс связи	RS-232 через разъем RJ11
Кабель связи	RJ11-RS232, заказывается отдельно
Поддерживаемые выносные контроллеры	IRC1, IRC2, IRC3, заказываются отдельно
Защита GFCI	Отсутствует

Настройка DIP-переключателями

Переключатель	Функция
SW1, SW2	Выбор выходного напряжения: OFF/OFF — 100 В или 200 В; OFF/ON — 110 В или 220 В; ON/OFF — 115 В или 230 В; ON/ON — 120 В или 240 В
SW3	ON — 50 Гц; OFF — 60 Гц
SW4	ON — режим энергосбережения; OFF — обычный режим

Индикация состояния

Узел индикации	Состояние	Индикация
Статус	Проверка системы / инвертор исправен	Зеленый
Статус	Удаленное выключение / режим энергосбережения	Оранжевый
Статус	Аварийное состояние	Красный
Вход DC	12,5...15,5 В DC	Зеленый
Вход DC	11...12,5 В DC	Оранжевый
Вход DC	менее 11 В DC или более 15,5 В DC	Красный
Нагрузка	менее 40%	Зеленый
Нагрузка	40...80%	Оранжевый
Нагрузка	более 80%	Красный
Вход AC	Сеть в норме / ошибка сети	Зеленый
Вход AC	Сеть отсутствует	Индикатор выключен

Аварийные состояния по индикации

Авария	Описание
Перегрузка выхода или короткое замыкание выхода AC	Аварийная индикация статуса, соответствующая индикация по нагрузке и входу DC
Аномальное напряжение DC	Аварийная индикация статуса и входа DC
Перегрев или блокировка вентилятора	Аварийная индикация статуса, входа DC и нагрузки
Неисправность инвертора	Аварийная индикация статуса

Параметры безопасности и электромагнитной совместимости

Параметр	Значение для NTU-1700-212EU
Стандарты безопасности	IEC62368-1, BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1
Электрическая прочность изоляции между входом DC и входом AC	3,0 кВ AC
Электрическая прочность изоляции между входом DC и выходом AC	3,0 кВ AC
Электрическая прочность изоляции между выходом AC и защитным заземлением	1,5 кВ AC
Излучаемые помехи	BS EN/EN55032, класс A
Кондуктивные помехи	BS EN/EN55032, класс A
Гармонические составляющие тока	BS EN/EN61000-3-2, класс A
Колебания напряжения и фликер	BS EN/EN61000-3-3
Устойчивость к ЭСР	BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте
Устойчивость к радиочастотному полю	BS EN/EN61000-4-3, уровень 2
Устойчивость к быстрым переходным процессам	BS EN/EN61000-4-4, уровень 2, 1 кВ
Устойчивость к импульсным перенапряжениям	BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, 2 кВ линия-земля
Устойчивость к кондуктивным помехам	BS EN/EN61000-4-6, уровень 2
Устойчивость к магнитному полю промышленной частоты	BS EN/EN61000-4-8, уровень 1
Устойчивость к провалам и прерываниям напряжения	BS EN/EN61000-4-11, провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов
Стандарты по ЭМС устойчивости	BS EN/EN55024, BS EN/EN55035

Условия эксплуатации

Параметр	Значение
Рабочая температура	от -25 до +70 °C, с учетом кривой снижения мощности
Рабочая влажность	20...90% относительной влажности без конденсации
Температура хранения	от -30 до +70 °C
Влажность при хранении	10...95% относительной влажности без конденсации
Вибрация	10...500 Гц, 3G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z

Надежность, конструкция и упаковка

Параметр	Значение
MTBF	421,9 тыс. ч минимум по Telcordia TR/SR-332; 45,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C
Габаритные размеры	400 x 184 x 70 мм
Масса	4,63 кг
Упаковка	2 шт. в упаковке, 12 кг, 1,76 куб. фута

Механические и интерфейсные данные

Параметр	Значение
Разъем удаленного управления	2-контактный, тип JST B-XH или эквивалент
Назначение контактов удаленного управления	Контакты 1 и 2 разомкнуты — нормальная работа; контакты 1 и 2 замкнуты — удаленное выключение
Разъем связи	RJ11
Назначение выводов RJ11 для RS-232	Rx — контакт 2, GND — контакт 3, Tx — контакт 4
Соответствие контактам DB9	Rx — DB9 контакт 3, GND — DB9 контакт 5, Tx — DB9 контакт 2

Приоритет питания от аккумулятора и сети

Заводская установка — приоритет сети. Устройство поддерживает перенастройку на приоритет аккумулятора с помощью DIP-переключателей и заданной последовательности действий. При успешной записи настройки все светодиоды, кроме индикатора входа AC, мигают зеленым три раза. Отдельно указано, что возврат в режим приоритета сети очищает режим приоритета аккумулятора, но не восстанавливает прочие заводские настройки.

Примечания

№	Содержание
1	КПД, стабилизация выходного напряжения и коэффициент нелинейных искажений измеряются при нагрузке 1350 Вт, линейной нагрузке и входном напряжении 12,5 В DC, 25 В DC или 50 В DC в зависимости от версии.
2	Потребление без нагрузки в обычном режиме, типовое: для моделей 112, 124, 148 — 16 Вт; для моделей 212, 224, 248 — 29 Вт.
3	Все неуказанные параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках.
4	Во внутренней схеме предусмотрен предварительный пуск; время установления составляет 8 с.
5	Источник питания рассматривается как независимый узел. В составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям по электромагнитной совместимости. Для методики испытаний следует руководствоваться документом по испытаниям EMI для компонентных источников питания.
