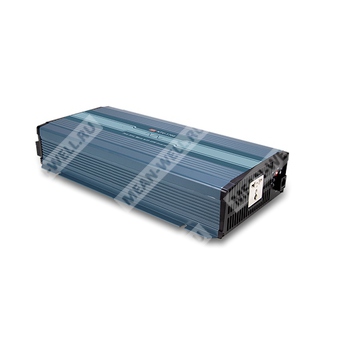

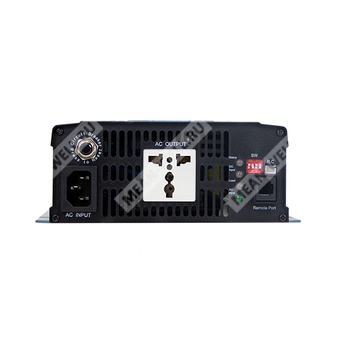

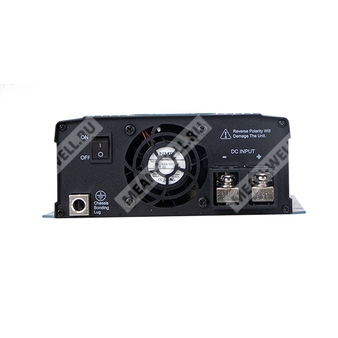

NTU-1700-224EU - автономный DC/AC инвертор 1700 Вт с чистой синусоидой и встроенной функцией UPS с AC-байпасом.
Назначение
NTU-1700-224EU — высоконадежный автономный преобразователь постоянного напряжения в переменное напряжение синусоидальной формы для систем резервного, мобильного и автономного электропитания. Модель предназначена для питания нагрузок переменного тока от аккумуляторной батареи 24 В и поддерживает режим пропуска сетевого переменного напряжения через встроенный UPS-байпас.
Расшифровка партномера
| Элемент партномера | Значение |
| NTU | Серия автономных DC-AC инверторов с функцией UPS |
| 1700 | Номинальная мощность серии 1700 Вт |
| 2 | Выходное переменное напряжение класса 200/220/230/240 В AC |
| 24 | Номинальное входное постоянное напряжение 24 В DC |
| EU | Европейский тип выходной розетки |
Основные особенности
- Встроенная функция UPS с AC-байпасом.
- Выходное напряжение с чистой синусоидой, коэффициент нелинейных искажений менее 3%.
- Высокая перегрузочная способность и пусковая мощность.
- Пиковая мощность до 3400 Вт для серии 200/220/230/240 В AC.
- Охлаждающий вентилятор с температурным управлением.
- Выбор выходного напряжения и частоты DIP-переключателями.
- Широкий диапазон рабочих температур от -25 до +70 °C.
- Дистанционное включение и выключение.
- Индикация состояния на передней панели.
- Защита по входу: обратная полярность, предупреждение о пониженном входном напряжении, отключение при пониженном входном напряжении, защита от перенапряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда за счет отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешнего пульта управления IRC1, IRC2, IRC3.
- Поддержка интерфейса RS-232.
- Наличие конформного защитного покрытия.
Области применения
- Бытовые и офисные электроприборы.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские системы питания.
- Автономные солнечные энергетические системы.
- Беспроводные сети.
- Телекоммуникационные и датаком-системы.
- Жилые и коммерческие системы электропитания.
- Строительные площадки, удаленные районы, мобильные и полевые энергетические комплексы.
Описание
NTU-1700-224EU представляет собой высоконадежный автономный инвертор DC-AC мощностью 1700 Вт с чистой синусоидой и встроенной функцией UPS с AC-байпасом. Устройство выполнено на цифровой архитектуре с микроконтроллерным управлением. Примененная схема управления быстро реагирует на изменения внешних условий и способствует повышению надежности. В конструкции используется малошумящий вентилятор высокого качества, обеспечивается высокий кратковременный запас мощности, а параметры выходного напряжения и частоты могут быть установлены пользователем. При работе совместно с аккумуляторными батареями инвертор пригоден для питания телевизоров, радиоустройств, зарядных устройств, персональных компьютеров и ноутбуков, осветительного оборудования, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, распределительных шкафов питания, кемпингового и морского оборудования переменного тока.
Параметры модели NTU-1700-224EU
Выход переменного тока
| Параметр | Значение |
| Модель | NTU-1700-224EU |
| Номинальная выходная мощность | 1700 Вт |
| Выходная мощность сверх номинала в течение 3 минут | 2000 Вт |
| Пиковая мощность в течение 10 секунд | 2550 Вт |
| Пусковая мощность в течение 30 периодов | 3400 Вт |
| Форма выходного напряжения | Чистая синусоида, THD < 3% |
| Выходное напряжение по умолчанию | 230 В AC |
| Выбираемое выходное напряжение | 200 / 220 / 230 / 240 В AC |
| Выходная частота по умолчанию | 50 ±0,1 Гц |
| Выбираемая частота | 50 / 60 Гц, выбор DIP-переключателем |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Тип выходной розетки | EU |
| Наличие GFCI | Нет |
| Автомат защиты по выходу | 10 А |
Вход постоянного тока
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 20 ~ 33 В DC |
| Типовой входной ток | 85 А |
| КПД, типовой | 92% |
| Потребление без нагрузки в режиме энергосбережения, типовое | < 8 Вт |
| Ток потребления в выключенном состоянии | ≤ 1 мА |
| Типы аккумуляторов | Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель | 40 А x 3 |
Пороги защиты по входу постоянного тока
| Параметр | Значение |
| Предупреждение о пониженном входном напряжении | 22 ±0,5 В DC |
| Отключение по пониженному входному напряжению | 20 ±0,5 В DC |
| Восстановление после пониженного входного напряжения | 25 ±0,5 В DC |
| Предупреждение о повышенном входном напряжении | 31 ±0,5 В DC |
| Отключение по повышенному входному напряжению | 33 ±0,5 В DC |
| Восстановление после повышенного входного напряжения | 30 ±0,5 В DC |
| Защита от обратной полярности | Срабатывание внутреннего предохранителя |
Защиты по выходу
| Параметр | Значение |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузочная характеристика | 105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Режим защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
Режим UPS и вход переменного тока
| Параметр | Значение |
| Диапазон входного напряжения AC для режима байпаса | 200 / 220 / 230 / 240 В AC ±16%, восстановление ±13% |
| Диапазон входной частоты AC | 45 ~ 65 Гц |
| Типовое время переключения | 10 мс, переключение инвертор / AC-байпас |
Функции управления и интерфейсы
| Параметр | Значение |
| Дистанционное управление | Включение и выключение через сухой контакт на передней панели, через реле |
| Состояние контакта дистанционного управления | Разомкнуто — нормальная работа; замкнуто — удаленное выключение |
| Совместимые пульты | IRC1, IRC2, IRC3 |
| Интерфейс связи | RS-232 через разъем RJ11 |
| Кабель связи | RJ11-RS232, заказывается отдельно |
Настройка DIP-переключателями
| Переключатель | Функция |
| SW1, SW2 | Выбор выходного напряжения: 200 / 220 / 230 / 240 В AC |
| SW3 | Выбор частоты: ON — 50 Гц, OFF — 60 Гц |
| SW4 | Режим энергосбережения: ON — включен, OFF — отключен |
Индикация состояния
Состояние светодиодов
| Индикатор | Состояние |
| Статус, зеленый | Проверка системы / инвертор исправен |
| Статус, оранжевый | Удаленное выключение / режим энергосбережения |
| Статус, красный | Аварийное состояние |
Индикация по входу DC и нагрузке
| Параметр | Зеленый | Оранжевый | Красный |
| Вход DC, 24 В система | 25 ~ 31 В DC | 22 ~ 25 В DC | < 22 В DC или > 31 В DC |
| Нагрузка | < 40% | 40 ~ 80% | > 80% |
Аварийная индикация
| Состояние | Индикация |
| Перегрузка по выходу или короткое замыкание на выходе | Красный индикатор статуса горит; индикация входа DC выключена; индикатор нагрузки мигает |
| Аномальное входное напряжение DC | Красный индикатор статуса горит; индикатор входа DC мигает; индикатор нагрузки выключен |
| Перегрев или блокировка вентилятора | Красный индикатор статуса горит; индикатор входа DC мигает; индикатор нагрузки мигает |
| Неисправность инвертора | Красный индикатор статуса мигает; индикатор входа DC выключен; индикатор нагрузки выключен |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, BS EN/EN62368-1, UL458, E13, EAC TP TC 004, AS/NZS 62368.1 |
| Электрическая прочность изоляции между DC входом и AC входом | 3,0 кВ AC |
| Электрическая прочность изоляции между DC входом и AC выходом | 3,0 кВ AC |
| Электрическая прочность изоляции между AC выходом и FG | 1,5 кВ AC |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A, для 212/224/248 кроме Type-UN |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), класс A, для 212/224/248 кроме Type-UN |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| Стандарты помехоустойчивости | BS EN/EN55024, BS EN/EN55035 |
Помехоустойчивость
| Испытание | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 1 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, провал >95% на 0,5 периода; провал 30% на 25 периодов; прерывание >95% на 250 периодов |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -30 ~ +70 °C |
| Влажность хранения | 10% ~ 95% RH, без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Нагрузочная и температурная зависимость
| Параметр | Значение |
| Снижение мощности по температуре | 100% нагрузки до 35 °C, далее снижение; около 40% нагрузки при 70 °C |
| Зависимость допустимой нагрузки от входного напряжения для 24 В версии | Около 50% нагрузки при 20 В DC, 100% нагрузки при 21 ~ 33 В DC |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 400 x 184 x 70 мм |
| Масса | 4,63 кг |
| Исполнение корпуса | Case No. 286B |
| Направление воздушного потока | Согласно маркировке на чертеже корпуса |
| Разъем дистанционного управления | JST B-XH или эквивалент |
| Ответная часть разъема дистанционного управления | JST XHP или эквивалент |
| Контакт дистанционного управления | JST SXH-001T или эквивалент |
| Логика входа дистанционного управления | Контакты 1,2 разомкнуты — нормальная работа; контакты 1,2 замкнуты — удаленное выключение |
| Порт связи | RJ11 |
| Назначение контактов RJ11 | Rx — вывод 2, GND — вывод 3, Tx — вывод 4 |
| Соответствие DB9 | Rx — вывод 3, GND — вывод 5, Tx — вывод 2 |
Надежность и упаковка
| Параметр | Значение |
| MTBF по Telcordia TR/SR-332 | 421,9 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 45,3 тыс. ч, минимум |
| Упаковка | 4,63 кг; 2 шт. в упаковке / 12 кг / 1,76 куб. фута |
Дополнительные принадлежности
| Наименование | Обозначение | Количество |
| Кабель связи RJ11–RS232 | RJ11-RS232 | 1 |
| Ручка для переноски | Carry Handle | 1 |
| Опорная накладка | Foot pad | 4 |
| Винт | M4 | 2 |
Функции приоритета питания
Заводская настройка — приоритет сети. Поддерживается переключение между режимами приоритета аккумулятора и приоритета сети с использованием DIP-переключателей. Для записи режима используется специальная процедура в течение 15 секунд после подачи питания, сопровождаемая трехкратным миганием зеленых индикаторов, кроме индикатора входа AC.
Примечания
- КПД, стабилизация выходного напряжения и коэффициент нелинейных искажений измеряются при нагрузке 1350 Вт, линейной нагрузке и входном напряжении 25 В DC для версии 24 В.
- Потребление без нагрузки в режиме без энергосбережения, типовое: для моделей 112/124/148 — 16 Вт, для моделей 212/224/248 — 29 Вт.
- Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- Во внутренней схеме предусмотрен предварительный запуск; время установления режима составляет 8 секунд.
- Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования требуется дополнительное подтверждение соответствия всей системы требованиям по электромагнитной совместимости.
