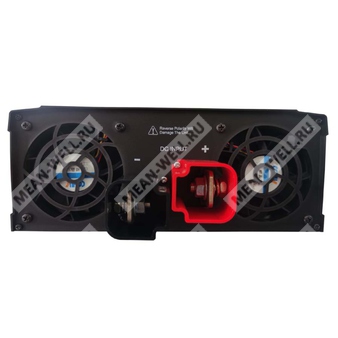

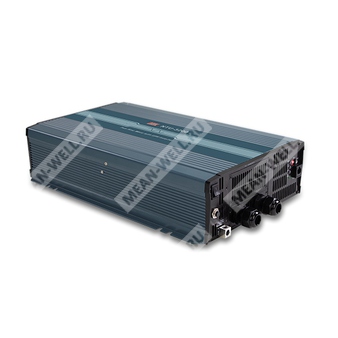

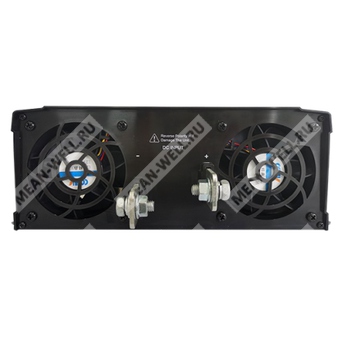

NTU-2200-212EU - автономный инвертор DC/AC мощностью 2200 Вт с чистой синусоидой и встроенной функцией ИБП для работы от аккумуляторной батареи 12 В.
Расшифровка партномера
| Элемент партномера |
Значение |
| NTU |
Серия автономных DC/AC инверторов с функцией ИБП |
| 2200 |
Номинальная выходная мощность 2200 Вт |
| 2 |
Диапазон выходного переменного напряжения 200/220/230/240 В AC |
| 12 |
Номинальное входное напряжение постоянного тока 12 В |
| EU |
Исполнение с европейской выходной розеткой |
Назначение
NTU-2200-212EU представляет собой высоконадежный автономный DC/AC инвертор с истинно синусоидальным выходным напряжением и встроенной функцией ИБП с обходом по сети переменного тока. Устройство предназначено для преобразования энергии аккумуляторной батареи 12 В DC в однофазное переменное напряжение 200/220/230/240 В AC и может использоваться в стационарных, мобильных, морских и автономных энергетических системах.
Особенности
- Встроенная функция ИБП с обходом по сети переменного тока.
- Истинно синусоидальная форма выходного напряжения, коэффициент гармоник менее 3%.
- Высокая перегрузочная способность и пусковая мощность до 4400 Вт.
- Температурно-управляемые вентиляторы охлаждения.
- Выбор выходного напряжения и частоты DIP-переключателями.
- Широкий диапазон рабочей температуры от -25 до +70 °C.
- Дистанционное включение и выключение питания.
- Индикация рабочего состояния на передней панели.
- Защита по входу: переполюсовка, сигнализация понижения напряжения, отключение при пониженном напряжении, защита от перенапряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда за счет отключения по низкому напряжению.
- Поддержка свинцово-кислотных и литий-ионных аккумуляторов.
- Поддержка удаленного контроллера IRC1, IRC2, IRC3.
- Поддержка связи RS-232.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Портативное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
Описание
NTU-2200 является высоконадежным автономным инвертором DC/AC мощностью 2200 Вт со встроенной функцией ИБП. В конструкции применено цифровое управление на базе микроконтроллера, обеспечивающее быстрое реагирование на изменение условий эксплуатации и повышение общей надежности. Устройство оснащено малошумящей системой вентиляции, обеспечивает пиковую мощность 4400 Вт, допускает настройку выходного напряжения и частоты, рассчитано на работу в широком температурном диапазоне и имеет полный набор защитных функций.
В сочетании с аккумуляторной батареей инвертор пригоден для применения в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах без доступа к централизованной сети. Выход может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, ПК и ноутбуков, осветительных приборов, индукционных плит, кондиционеров, электромеханического инструмента, телекоммуникационного оборудования, шкафов распределения питания, наружного лагерного оборудования и другого оборудования переменного тока.
Выход переменного тока
| Параметр |
Значение |
| Модель |
NTU-2200-212EU |
| Номинальная выходная мощность |
2200 Вт |
| Повышенная мощность на 3 минуты |
2530 Вт |
| Пиковая мощность на 10 секунд |
3300 Вт |
| Пусковая мощность на 30 периодов |
4400 Вт |
| Выходное напряжение |
Заводская установка 230 В AC |
| Выбираемое выходное напряжение |
200 / 220 / 230 / 240 В AC, выбирается DIP-переключателем |
| Заводская установка частоты |
50 ±0,1 Гц |
| Выбираемая частота |
50 / 60 Гц, выбирается DIP-переключателем |
| Форма выходного напряжения |
Истинная синусоида, КНИ менее 3% |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Тип розетки |
EU |
| Допустимый ток розетки |
16 А |
| Автоматический выключатель |
15 А |
| Перегрузочная способность |
105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Защита от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Вход постоянного тока
| Параметр |
Значение |
| Номинальное входное напряжение |
12 В DC |
| Диапазон входного напряжения |
10...16,5 В DC |
| Типовой входной ток |
250 А |
| Типовой КПД |
90% |
| Потребление в режиме энергосбережения без нагрузки |
Менее 15 Вт |
| Потребление в выключенном состоянии |
Не более 2 мА |
| Тип аккумуляторов |
Свинцово-кислотные или литий-ионные |
| Внутренний предохранитель |
40 А × 8 |
| Сигнализация по низкому напряжению |
11 ±0,3 В DC |
| Отключение по низкому напряжению |
10 ±0,3 В DC |
| Повторный запуск после низкого напряжения |
12,5 ±0,3 В DC |
| Сигнализация по высокому напряжению |
15,5 ±0,3 В DC |
| Отключение по высокому напряжению |
16,5 ±0,3 В DC |
| Повторный запуск после высокого напряжения |
15 ±0,3 В DC |
| Защита от переполюсовки |
Срабатывание внутреннего предохранителя |
Режим ИБП по входу переменного тока
| Параметр |
Значение |
| Диапазон входного напряжения AC |
200 / 220 / 230 / 240 В AC ±16%, восстановление при ±13% |
| Диапазон частоты входа AC |
45...65 Гц |
| Типовое время переключения |
10 мс, переход инвертор/обход по AC |
Функции управления и интерфейсы
| Параметр |
Значение |
| Дистанционное включение/выключение |
Через сухой контакт на фронтальном разъеме реле; разомкнуто — нормальная работа, замкнуто — удаленное отключение |
| Удаленный контроллер |
Поддерживаются IRC1, IRC2, IRC3, приобретаются отдельно |
| Интерфейс связи |
RS-232 через разъем RJ11 |
| Кабель связи |
RJ11-RS232, приобретается отдельно |
| DIP-переключатели |
Выбор выходного напряжения, частоты и режима энергосбережения |
| Режим энергосбережения |
По умолчанию отключен; при автообнаружении нагрузки по AC не более 10 Вт устройство переходит в режим энергосбережения |
Индикация и состояния
| Параметр |
Значение |
| Индикация состояния |
Зеленый — инвертор исправен или самопроверка; оранжевый — удаленное отключение или режим энергосбережения; красный — аварийное состояние |
| Индикация входного напряжения DC |
Зеленый: 12,5...15,5 В; оранжевый: 11...12,5 В; красный: менее 11 В или более 15,5 В |
| Индикация нагрузки |
Зеленый: менее 40%; оранжевый: 40...80%; красный: более 80% |
| Индикация входа AC |
Сеть присутствует; ошибка сети; сеть отключена |
| Аварийные состояния |
Перегрузка выхода или короткое замыкание по AC; недопустимое входное напряжение DC; перегрев или блокировка вентилятора; отказ инвертора |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
От -25 до +70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
От -30 до +70 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Вибрация |
10...500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность, безопасность и ЭМС
| Параметр |
Значение |
| Электрическая прочность между входом DC и входом AC |
3,0 кВ AC |
| Электрическая прочность между входом DC и выходом AC |
3,0 кВ AC |
| Электрическая прочность между выходом AC и корпусом |
1,5 кВ AC |
| Стандарты безопасности |
CB IEC62368-1, Dekra Seal BS EN/EN62368-1, E13, EAC TP TC 004, AS/NZS 62368.1 |
| ЭМС, излучение |
BS EN/EN55032 (CISPR32), класс A |
| ЭМС, устойчивость |
BS EN/EN55024, BS EN/EN55035 |
| Устойчивость к электростатическому разряду |
BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3, уровень 2 |
| Устойчивость к быстрым переходным процессам |
BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8, уровень 1 |
| Устойчивость к провалам и прерываниям напряжения |
BS EN/EN61000-4-11, более 95% провал на 0,5 периода, 30% провал на 25 периодов, более 95% прерывание на 250 периодов |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
420 × 270 × 98 мм |
| Масса |
8,6 кг |
| Корпус |
Исполнение Case No. 289A |
| Охлаждение |
Принудительное, направление воздушного потока указано на чертеже |
| Клемма заземления корпуса |
Предусмотрена |
Упаковка
| Параметр |
Значение |
| Упаковка |
1 шт. |
| Масса упаковки |
10,4 кг |
| Объем упаковки |
1,39 куб. фута |
Наработка на отказ
| Параметр |
Значение |
| MTBF по Telcordia TR/SR-332 |
344,9 тыс. ч минимум |
| MTBF по MIL-HDBK-217F, 25 °C |
34,8 тыс. ч минимум |
Настройка DIP-переключателями
| Переключатель |
Функция |
| SW1, SW2 |
Выбор выходного напряжения: 200 / 220 / 230 / 240 В AC |
| SW3 |
ON — 50 Гц, OFF — 60 Гц |
| SW4 |
ON — режим энергосбережения, OFF — без режима энергосбережения |
Удаленное управление и интерфейсные подключения
| Параметр |
Значение |
| Разъем удаленного управления |
JST B-XH или эквивалент |
| Ответная часть корпуса разъема |
JST XHP или эквивалент |
| Контакт |
JST SXH-001T или эквивалент |
| Логика управления |
Контакты 1 и 2 разомкнуты — нормальная работа; контакты 1 и 2 замкнуты — удаленное отключение |
| Разъем связи |
RJ11 |
| Назначение выводов RJ11 |
Rx — 2, GND — 3, Tx — 4 |
| Соответствие DB9 |
Rx — 3, GND — 5, Tx — 2 |
Примечания
| № |
Содержание |
| 1 |
КПД, стабилизация выходного напряжения и коэффициент гармоник измеряются при нагрузке 1650 Вт, линейной нагрузке и входном напряжении 12,5 В DC. |
| 2 |
Потребляемая мощность без нагрузки в режиме без энергосбережения, типовое значение для моделей 212/224/248 составляет 55 Вт. |
| 3 |
Все параметры, не указанные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках. |
| 4 |
Предусмотрена внутренняя схема предварительного запуска; время подготовки к работе составляет 8 с. |
| 5 |
Источник питания рассматривается как независимый узел; в составе конечного оборудования необходимо дополнительно подтверждать соответствие всей системы требованиям по ЭМС. |
