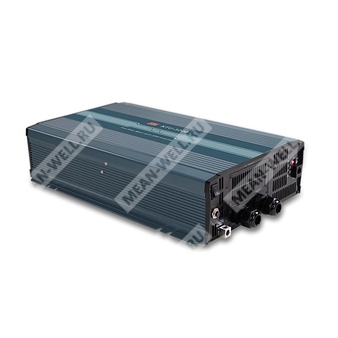

NTU-2200-224EU - автономный DC AC инвертор с функцией ИБП, преобразующий 24 В постоянного тока в регулируемое синусоидальное напряжение 200 220 230 240 В переменного тока.
Расшифровка партномера
| Элемент партномера | Значение |
| NTU | Серия автономных DC AC инверторов с встроенной функцией ИБП |
| 2200 | Номинальная выходная мощность 2200 Вт |
| 2 | Группа выходного напряжения AC: 200/220/230/240 В AC |
| 24 | Номинальное входное напряжение DC: 24 В |
| EU | Исполнение выходной розетки европейского типа |
Назначение
NTU-2200-224EU представляет собой высоконадежный автономный инвертор мощностью 2200 Вт с выходом в виде чистой синусоиды и встроенной функцией ИБП с байпасом по сети переменного тока. Устройство предназначено для питания нагрузок переменного тока от аккумуляторной батареи 24 В в стационарных, мобильных, морских и автономных энергетических системах.
Особенности
- Встроенная функция ИБП с байпасом по входу переменного тока.
- Выходное напряжение синусоидальной формы, коэффициент нелинейных искажений менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 4400 Вт.
- Охлаждение вентиляторами с температурным управлением.
- Выбор выходного напряжения и частоты с помощью DIP-переключателей.
- Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Дистанционное включение и выключение.
- Светодиодная индикация состояния на передней панели.
- Защита по входу: от переполюсовки, пониженному напряжению с сигнализацией, отключению по низкому напряжению, перенапряжению.
- Защита по выходу: от короткого замыкания, перегрузки, перегрева.
- Защита аккумулятора от переразряда посредством отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторными батареями.
- Поддержка выносных пультов управления IRC1, IRC2, IRC3.
- Поддержка связи RS-232 через кабель RJ11 RS232.
- Конформное защитное покрытие.
Области применения
- Бытовая и офисная аппаратура.
- Электроинструмент.
- Портативное оборудование.
- Транспортные средства.
- Яхты и морские системы.
- Автономные солнечные энергетические установки.
Описание
NTU-2200-224EU является высоконадежным автономным инвертором постоянного в переменный ток с чистой синусоидой и встроенной функцией ИБП. Ключевые особенности включают цифровую архитектуру с управлением от микроконтроллера, упрощенную схему управления с быстрым откликом на изменения условий эксплуатации и повышенной надежностью, малошумящую систему охлаждения, пиковую мощность 4400 Вт, возможность настройки выходного напряжения и частоты, широкий температурный диапазон эксплуатации от минус 25 до плюс 70 °C и полный комплекс защитных функций.
При работе совместно с аккумуляторными батареями устройство подходит для использования в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах без доступа к централизованной электросети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, систем освещения, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, распределительных шкафов, походного оборудования, судовых AC систем и промышленного оборудования.
Параметры выхода переменного тока
| Параметр | Значение |
| Модель | NTU-2200-224EU |
| Номинальная выходная мощность | 2200 Вт |
| Выходная мощность сверх номинала, 3 мин | 2530 Вт |
| Пиковая мощность, 10 с | 3300 Вт |
| Пусковая мощность, 30 циклов | 4400 Вт |
| Заводская установка выходного напряжения | 230 В AC |
| Выбираемое выходное напряжение | 200 / 220 / 230 / 240 В AC |
| Заводская установка частоты | 50 ±0,1 Гц |
| Выбираемая частота | 50 / 60 Гц, выбор DIP-переключателем |
| Форма выходного напряжения | Чистая синусоида, КНИ менее 3% |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Перегрузочная характеристика | 105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Защита от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания | Отключение выходного напряжения, восстановление после повторного включения питания |
| Автомат защиты для исполнения с розеткой | 15 А |
| Тип выходной розетки | EU |
| Допустимый ток розетки EU | 16 А |
Параметры входа постоянного тока
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 20...33 В DC |
| Типовой входной ток | 120 А |
| Типовой КПД | 92% |
| Тип аккумуляторов | Свинцово-кислотные или литий-ионные |
| Внутренние предохранители | 40 А × 4 |
| Ток потребления в выключенном состоянии | ≤2 мА |
| Потребляемая мощность без нагрузки в режиме энергосбережения, типовая | <15 Вт |
Пороги контроля и защиты по входу DC
| Параметр | Значение |
| Сигнализация по низкому напряжению | 22 ±0,5 В DC |
| Отключение по низкому напряжению | 20 ±0,5 В DC |
| Повторный запуск после пониженного напряжения | 25 ±0,5 В DC |
| Сигнализация по высокому напряжению | 31 ±0,5 В DC |
| Отключение по высокому напряжению | 33 ±0,5 В DC |
| Повторный запуск после перенапряжения | 30 ±0,5 В DC |
| Защита от переполюсовки аккумулятора | Срабатывание внутреннего предохранителя |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Параметры режима ИБП по входу переменного тока
| Параметр | Значение |
| Диапазон входного напряжения AC | 200 / 220 / 230 / 240 В AC ±16%, восстановление при ±13% |
| Диапазон входной частоты | 45...65 Гц |
| Время переключения, типовое | 10 мс, переход инвертор AC байпас |
Функции управления и интерфейсы
| Параметр | Значение |
| Дистанционное управление | Сухой контакт на передней панели через релейный интерфейс |
| Логика дистанционного управления | Разомкнуто: нормальная работа; замкнуто: удаленное отключение |
| Разъем дистанционного управления | JST B-XH или эквивалент |
| Ответная часть корпуса разъема | JST XHP или эквивалент |
| Контакты разъема дистанционного управления | JST SXH-001T или эквивалент |
| RS-232 | Поддерживается |
| Разъем RS-232 | RJ11 |
| Назначение контактов порта RJ11 | Rx: контакт 2, GND: контакт 3, Tx: контакт 4 |
| Соответствие DB9 | Rx: контакт 3, GND: контакт 5, Tx: контакт 2 |
| Выносные пульты | IRC1, IRC2, IRC3, поставляются отдельно |
| Кабель связи | RJ11-RS232, поставляется отдельно |
| DIP-переключатели | SW1, SW2: выбор 200/220/230/240 В AC; SW3: 50/60 Гц; SW4: энергосбережение вкл/выкл |
| Режим энергосбережения | По умолчанию отключен; при автоматическом обнаружении нагрузки по AC выходу ≤10 Вт устройство переходит в режим энергосбережения |
Индикация состояния
| Параметр | Значение |
| Статус | Зеленый: инвертор исправен или самопроверка; оранжевый: удаленное отключение или режим энергосбережения; красный: аварийное состояние |
| Индикация входного напряжения 24 В DC | Зеленый: 25...31 В; оранжевый: 22...25 В; красный: <22 В или >31 В |
| Индикация нагрузки | Зеленый: <40%; оранжевый: 40...80%; красный: >80% |
| Индикация AC входа | Зеленый: сеть в норме; мигание зеленым: ошибка сети; индикатор не светится: сеть отключена |
Аварийные состояния по светодиодной индикации
| Состояние | Индикация |
| Перегрузка выхода или короткое замыкание по AC выходу | Статус красный, вход DC не светится, нагрузка мигает красным |
| Недопустимое напряжение DC | Статус красный, вход DC мигает красным, нагрузка не светится |
| Перегрев или блокировка вентилятора | Статус красный, вход DC мигает красным, нагрузка мигает красным |
| Неисправность инвертора | Статус мигает красным, вход DC не светится, нагрузка не светится |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | от -30 до +70 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Вибрация | 10...500 Гц, 3G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность и нормативное соответствие
| Параметр | Значение |
| Электрическая прочность между входом DC и входом AC | 3,0 кВ AC |
| Электрическая прочность между входом DC и выходом AC | 3,0 кВ AC |
| Электрическая прочность между выходом AC и защитным заземлением | 1,5 кВ AC |
| Стандарты безопасности | CB IEC62368-1, Dekra Seal BS EN/EN62368-1, E13, EAC TP TC 004, AS/NZS 62368.1 |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 CISPR32, класс A |
| Кондуктивные помехи | BS EN/EN55024, класс A |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Стандарты устойчивости | BS EN/EN55024, BS EN/EN55035 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 2 |
| Импульсные помехи | BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Грозовые импульсы | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 1 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 344,9 тыс. ч минимум по Telcordia TR/SR-332 Bellcore; 34,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 420 × 270 × 98 мм |
| Масса нетто | 8,6 кг |
| Упаковка | 1 шт., 10,4 кг, 1,39 куб. фута |
| Номер корпуса | 289A |
Механические сведения
| Параметр | Значение |

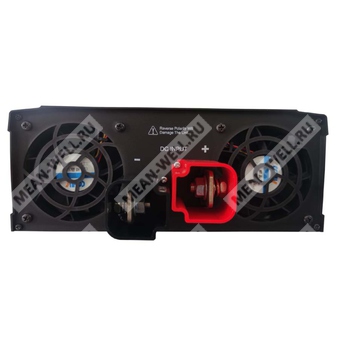

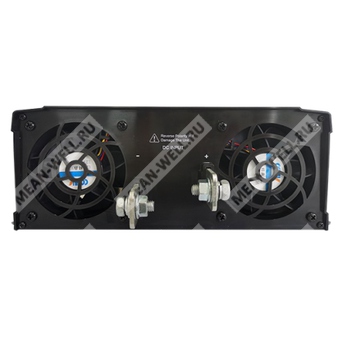

| Сторона входа DC | Отдельная торцевая панель с силовыми клеммами и вентиляторами |
| Сторона выхода AC | Передняя панель с выключателем, индикаторами, входом AC, розетками AC, DIP-переключателями и разъемами управления |
| Клемма заземления корпуса | Предусмотрена |
| Направление воздушного потока | Через торцевую часть с вентиляторами |
| Допуск на размеры | ±1 мм |
Приоритет питания
Заводская установка соответствует приоритету сети. Поддерживается переключение между режимом приоритета аккумулятора и режимом приоритета сети посредством последовательности операций с DIP-переключателями 2 и 3 в течение 15 секунд после подачи питания. Признаком успешной установки является трехкратное мигание зеленым всех светодиодов, кроме индикатора входа AC.
Стандартная и дополнительная комплектация
| Наименование | Состояние поставки |
| Защитные кожухи силовых клемм | Стандартная принадлежность |
| Кабель RJ11-RS232 | Дополнительная принадлежность |
| Ручка для переноски | Дополнительная принадлежность |
| Пульт IRC1 | Дополнительная принадлежность |
| Пульт IRC2 | Дополнительная принадлежность |
| Пульт IRC3 | Дополнительная принадлежность |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент нелинейных искажений измерены при нагрузке 1650 Вт, линейной нагрузке и входном напряжении 12,5/25/50 В DC в зависимости от исполнения.
- Потребление без нагрузки в режиме без энергосбережения, типовое: для моделей 112/124/148 составляет 25 Вт, для моделей 212/224/248 составляет 55 Вт.
- Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- В устройстве реализована внутренняя схема предварительного запуска; время установления режима составляет 8 секунд.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям по электромагнитной совместимости в составе полной системы.
