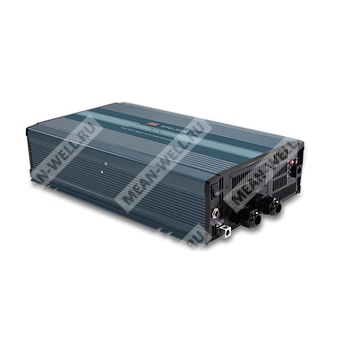

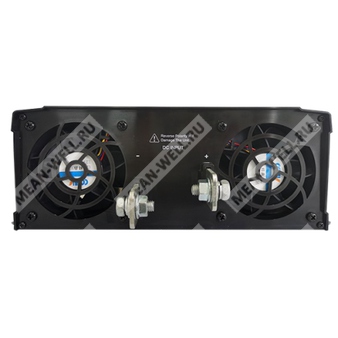

NTU-2200-248EU - автономный DC/AC инвертор мощностью 2200 Вт с чистой синусоидой, входом 48 В DC, выходом 200/220/230/240 В AC и встроенной функцией ИБП.
Расшифровка партномера
| Элемент партномера |
Значение |
Расшифровка |
| NTU |
Серия |
Серия высоконадежных DC/AC инверторов с чистой синусоидой и функцией ИБП |
| 2200 |
Номинальная мощность |
2200 Вт |
| 2 |
Группа выходного напряжения AC |
Исполнение на 200/220/230/240 В AC |
| 48 |
Номинальное входное напряжение DC |
48 В DC |
| EU |
Тип выходной розетки |
Европейская розетка типа EU |
Назначение
NTU-2200-248EU представляет собой высоконадежный автономный инвертор постоянного тока в переменный ток с встроенной функцией ИБП. Устройство формирует на выходе истинную синусоиду, поддерживает работу от аккумуляторных батарей 48 В и обеспечивает питание нагрузок переменного тока в системах резервного, мобильного и автономного электроснабжения.
Особенности
- Встроенная функция ИБП с обходом по переменному току.
- Выходное напряжение с чистой синусоидой, коэффициент нелинейных искажений менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 4400 Вт.
- Вентилятор охлаждения с температурным управлением.
- Выбор выходного напряжения и частоты DIP-переключателями.
- Широкий диапазон рабочей температуры от -25 до +70 °C.
- Удаленное включение и выключение.
- Светодиодная индикация состояния на передней панели.
- Защита по входу: от переполюсовки, понижения напряжения DC с предупреждением, отключения по низкому напряжению DC, перенапряжения.
- Защита по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда посредством отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными батареями.
- Поддержка внешних пультов дистанционного управления IRC1, IRC2, IRC3.
- Поддержка интерфейса связи RS-232 через разъем RJ11.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Портативное оборудование.
- Транспортные средства.
- Яхты и морские применения.
- Автономные солнечные энергетические системы.
Описание
NTU-2200-248EU является автономным инвертором DC/AC мощностью 2200 Вт с высокой надежностью и встроенной функцией ИБП. В конструкции применено цифровое управление на базе микроконтроллера, обеспечивающее быстрое реагирование на изменения условий эксплуатации и повышение общей надежности. Устройство оснащено малошумящими вентиляторами высокого качества, поддерживает пиковую мощность 4400 Вт, позволяет настраивать выходное напряжение и частоту, рассчитано на работу в широком температурном диапазоне и имеет полный комплекс защитных функций.
В сочетании с аккумуляторной батареей инвертор пригоден для применения в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах, где отсутствует доступ к централизованной электрической сети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, ПК и ноутбуков, освещения, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, распределительных шкафов, оборудования для кемпинга, морских нагрузок и промышленного оборудования.
Выход переменного тока
| Параметр |
Значение |
| Модель |
NTU-2200-248 |
| Тип розетки |
EU |
| Номинальная выходная мощность |
2200 Вт |
| Повышенная мощность на 3 минуты |
2530 Вт |
| Пиковая мощность на 10 секунд |
3300 Вт |
| Импульсная мощность на 30 циклов |
4400 Вт |
| Заводская установка выходного напряжения |
230 В AC |
| Выбираемое выходное напряжение |
200 / 220 / 230 / 240 В AC |
| Заводская установка частоты |
50 ±0,1 Гц |
| Выбираемая частота |
50/60 Гц, выбор DIP-переключателем |
| Форма выходного напряжения |
Чистая синусоида, КНИ менее 3% |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Перегрузочная характеристика |
105...115% нагрузки в течение 180 с; 115...150% нагрузки в течение 10 с |
| Защита от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Автоматический выключатель |
15 А |
| Допустимый ток розетки EU |
16 А |
| Примечание по розетке EU |
При токе нагрузки выше допустимого тока розетки необходимо использовать выходное клеммное подключение внутри панели выхода AC |
Вход постоянного тока
| Параметр |
Значение |
| Номинальное входное напряжение |
48 В DC |
| Диапазон входного напряжения |
40...66 В DC |
| Типовой входной ток |
60 А |
| Типовой КПД |
93% |
| Внутренний предохранитель |
25 А x 4 |
| Потребление в выключенном состоянии |
≤2 мА |
| Потребляемая мощность без нагрузки в режиме энергосбережения |
<15 Вт |
| Потребляемая мощность без нагрузки вне режима энергосбережения, типовое значение |
55 Вт |
| Поддерживаемые типы батарей |
Свинцово-кислотные или литий-ионные |
Пороги контроля входного напряжения DC
| Параметр |
Значение |
| Предупреждение по низкому напряжению |
44 ±1 В DC |
| Отключение по низкому напряжению |
40 ±1 В DC |
| Повторное включение после низкого напряжения |
50 ±1 В DC |
| Предупреждение по высокому напряжению |
62 ±1 В DC |
| Отключение по высокому напряжению |
66 ±1 В DC |
| Повторное включение после высокого напряжения |
60 ±1 В DC |
| Защита от переполюсовки аккумулятора |
Срабатывание за счет внутреннего предохранителя |
Режим ИБП по входу переменного тока
| Параметр |
Значение |
| Диапазон входного напряжения AC |
200/220/230/240 В AC ±16%, восстановление при ±13% |
| Диапазон входной частоты AC |
45...65 Гц |
| Типовое время переключения |
10 мс, переход инвертор / обход AC |
Функции управления и интерфейсы
| Параметр |
Значение |
| Удаленное включение и выключение |
Через сухой контакт на фронтальном разъеме |
| Логика дистанционного управления |
Разомкнуто: нормальная работа; замкнуто: удаленное выключение |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
| Сопрягаемый корпус разъема |
JST XHP или эквивалент |
| Контакт разъема |
JST SXH-001T или эквивалент |
| Назначение контактов дистанционного управления |
Контакты 1, 2 разомкнуты: нормальная работа; контакты 1, 2 замкнуты: удаленное выключение |
| Поддерживаемые пульты |
IRC1, IRC2, IRC3 |
| Интерфейс связи |
RS-232 через разъем RJ11 |
| Кабель связи |
RJ11-RS232, заказывается отдельно |
| Назначение выводов порта RJ11 |
Rx: контакт 3, GND: контакт 4, Tx: контакт 5 |
| Соответствие DB9 |
Rx: 2, GND: 3, Tx: 4 по схеме таблицы на чертеже |
Настройка DIP-переключателями
| Переключатель |
Функция |
Значение |
| SW1, SW2 |
Выбор выходного напряжения |
OFF/OFF: 200 В AC; OFF/ON: 220 В AC; ON/OFF: 230 В AC; ON/ON: 240 В AC |
| SW3 |
Выбор частоты |
ON: 50 Гц; OFF: 60 Гц |
| SW4 |
Режим энергосбережения |
ON: энергосбережение; OFF: обычный режим |
Светодиодная индикация
| Индикатор |
Состояние |
Значение |
| Статус |
Зеленый |
Инвертор исправен |
| Статус |
Мигающий зеленый |
Проверка системы |
| Статус |
Оранжевый |
Удаленное выключение |
| Статус |
Мигающий оранжевый |
Режим энергосбережения |
| Статус |
Красный |
Аварийное состояние |
| Вход DC |
Зеленый |
50...62 В DC |
| Вход DC |
Оранжевый |
44...50 В DC |
| Вход DC |
Красный |
<44 В DC или >62 В DC |
| Нагрузка при приоритете сети |
Зеленый |
<40% |
| Нагрузка при приоритете сети |
Оранжевый |
40...80% |
| Нагрузка при приоритете сети |
Красный |
>80% |
| Вход AC |
Зеленый |
Сеть в норме / ошибка сети / сеть отключена, согласно режиму индикации |
Аварийные состояния
| Индикация |
Состояние |
| Статус красный, вход DC выключен, нагрузка мигает |
Перегрузка выхода или короткое замыкание на выходе AC |
| Статус красный, вход DC мигает, нагрузка выключена |
Аномальное напряжение DC |
| Статус красный, вход DC мигает, нагрузка мигает |
Перегрев или блокировка вентилятора |
| Статус мигает, вход DC выключен, нагрузка выключена |
Неисправность инвертора |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-25...+70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
-30...+70 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Вибрация |
10...500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Охлаждение |
Вентиляторы с температурным управлением |
Снижение выходной мощности
| Условие |
Характеристика |
| По температуре окружающей среды |
100% нагрузки до 40 °C, далее снижение; около 40% нагрузки при 70 °C, монтаж в горизонтальном положении |
| По входному напряжению DC |
Непрерывная работа в диапазоне 42...66 В DC для версии 48 В |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Нормы безопасности |
CB IEC62368-1, Dekra Seal BS EN/EN62368-1, E13, EAC TP TC 004, AS/NZS 62368.1 |
| Электрическая прочность изоляции |
DC вход - AC вход: 3,0 кВ AC; DC вход - AC выход: 3,0 кВ AC; AC выход - корпус: 1,5 кВ AC |
| Эмиссия помех, излучаемые |
BS EN/EN55032 (CISPR32), класс A |
| Эмиссия помех, кондуктивные |
BS EN/EN55032 (CISPR32), класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Фликер |
BS EN/EN61000-3-3 |
| Устойчивость к помехам |
BS EN/EN55024, BS EN/EN55035 |
Испытания на устойчивость к электромагнитным воздействиям
| Воздействие |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2 |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Кондуктивные ВЧ помехи |
BS EN/EN61000-4-6 |
Уровень 2 |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 1 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
420 x 270 x 98 мм |
| Масса нетто |
8,6 кг |
| Исполнение корпуса |
Case No. 289A |
| Направление воздушного потока |
От стороны AC к стороне DC, согласно механическому чертежу |
| Клемма заземления корпуса |
Предусмотрена |
Упаковка
| Параметр |
Значение |
| Масса брутто |
10,4 кг |
| Количество в упаковке |
1 шт. |
| Объем упаковки |
1,39 куб. фута |
Наработка на отказ
| Параметр |
Значение |
| MTBF по Telcordia TR/SR-332 |
344,9 тыс. ч минимум |
| MTBF по MIL-HDBK-217F, 25 °C |
34,8 тыс. ч минимум |
Стандартные и опциональные принадлежности
| Принадлежность |
Статус |
Количество |

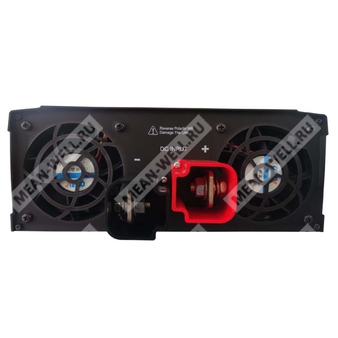

| Защитные кожухи силовых клемм |
Стандартная принадлежность |
2 шт. |
| Винты для защитных кожухов |
Стандартная принадлежность |
4 шт., M3x4 |
| Кабель связи RJ11-RS232 |
Опция |
1 шт. |
| Ручка для переноски |
Опция |
1 шт. |
| Опорные накладки |
Опция |
4 шт. |
| Винты для ручки |
Опция |
2 шт., M4x2 |
Приоритет источника питания
Заводская установка соответствует приоритету сетевого входа. Поддерживается переключение между режимом приоритета аккумулятора и режимом приоритета сети с использованием DIP-переключателей 2 и 3 по специальной процедуре. При успешной записи настройки все индикаторы, кроме индикатора входа AC, мигают зеленым три раза.
Примечания
| № |
Содержание |
| 1 |
КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измеряются при нагрузке 1650 Вт, линейной нагрузке и входном напряжении 50 В DC. |
| 2 |
Потребляемая мощность без нагрузки в обычном режиме для моделей 212/224/248 составляет 55 Вт. В режиме энергосбережения типовое значение менее 15 Вт. По умолчанию режим энергосбережения отключен; при автоматическом определении нагрузки на выходе AC не более 10 В устройство переходит в режим энергосбережения. |
| 3 |
Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках. |
| 4 |
Встроена схема предварительного пуска; время установления режима составляет 8 секунд. |
| 5 |
Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования требуется дополнительное подтверждение соответствия всей системы требованиям электромагнитной совместимости. |
