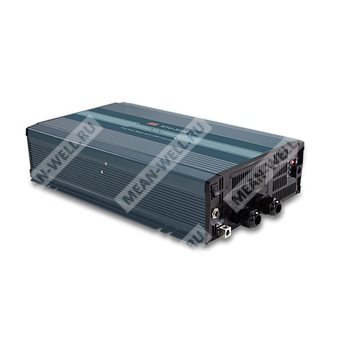

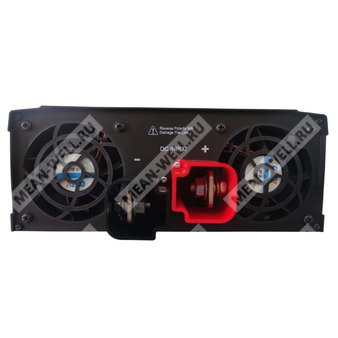

NTU-3200-212EU - автономный DC AC инвертор с чистой синусоидой мощностью 3200 Вт и встроенной функцией ИБП для питания нагрузок от аккумуляторной системы 12 В.
Расшифровка партномера
| Сегмент | Значение | Расшифровка |
| NTU | Серия | Серия высоконадежных DC AC инверторов с встроенной функцией ИБП |
| 3200 | Номинальная мощность | 3200 Вт |
| 2 | Группа выходного напряжения AC | 200 220 230 240 В AC, выбор DIP переключателями |
| 12 | Входное напряжение DC | 12 В DC номинально |
| EU | Тип выходной розетки | Европейский тип розетки |
Назначение
NTU-3200-212EU представляет собой высоконадежный автономный инвертор DC AC мощностью 3200 Вт с выходом чистой синусоидальной формы и встроенной функцией ИБП с обходом по AC. Устройство предназначено для преобразования энергии аккумуляторной батареи 12 В DC в переменное напряжение 200 220 230 240 В AC для питания бытовых, офисных, мобильных, морских и автономных энергетических нагрузок.
Особенности
- Встроенная функция ИБП с обходом по AC.
- Выходное напряжение чистой синусоидальной формы с коэффициентом нелинейных искажений менее 3%.
- Высокая пиковая мощность до 6400 Вт.
- Температурно-управляемое охлаждение вентиляторами.
- Выбор выходного напряжения AC и частоты DIP переключателями.
- Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Удаленное включение и выключение питания.
- Индикация состояния работы на передней панели.
- Защита по входу: от переполюсовки, пониженному напряжению с сигнализацией, пониженному напряжению с отключением, перенапряжению.
- Защита по выходу: от короткого замыкания, перегрузки, перегрева.
- Защита аккумулятора от чрезмерного разряда отключением по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка удаленных контроллеров IRC1, IRC2, IRC3.
- Поддержка интерфейса RS-232.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские системы.
- Автономные солнечные энергетические системы.
Описание
NTU-3200-212EU является автономным инвертором DC AC высокой надежности с цифровой архитектурой управления на базе микроконтроллера. Конструкция ориентирована на быстрое реагирование на изменения условий эксплуатации и повышение общей надежности системы. Устройство формирует синусоидальное выходное напряжение, имеет малошумящую систему вентиляционного охлаждения, поддерживает регулируемые параметры выходного напряжения и частоты, а также обладает полным набором защитных функций.
В сочетании с аккумуляторной батареей инвертор может использоваться в жилых, коммерческих, морских, автомобильных, строительных и удаленных объектах без доступа к централизованной электросети. Выход инвертора пригоден для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, осветительных систем, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, распределительных шкафов и другого оборудования.
Параметры выхода AC
| Параметр | Значение |
| Модель | NTU-3200-212 |
| Тип розетки | EU |
| Номинальная непрерывная мощность | 3200 Вт |
| Мощность сверх номинала в течение 3 минут | 3680 Вт |
| Пиковая мощность в течение 10 секунд | 4800 Вт |
| Импульсная мощность в течение 30 циклов | 6400 Вт |
| Форма выходного напряжения | Чистая синусоида, КНИ менее 3% |
| Выходное напряжение AC | 200 220 230 240 В AC, выбор DIP переключателями |
| Заводская установка выходного напряжения | 230 В AC |
| Частота выхода | 50 60 Гц, выбор DIP переключателями |
| Заводская установка частоты | 50 ±0,1 Гц |
| Стабилизация выходного напряжения | ±3,0% при номинальном выходном напряжении |
| Автомат защиты | 16 А |
| Допустимая перегрузка | 105 115% нагрузки в течение 180 с; 115 150% нагрузки в течение 10 с |
| Защита от короткого замыкания по выходу | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Параметры входа DC
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 10 16,5 В DC |
| Типовой входной ток | 320 А |
| Типовой КПД | 90% |
| Внутренний предохранитель | 40 А × 12 |
| Тип аккумуляторов | Свинцово-кислотные или литий-ионные |
| Ток потребления в выключенном состоянии | не более 2 мА |
| Потребление без нагрузки в режиме энергосбережения | менее 15 Вт |
| Режим энергосбережения | По умолчанию отключен, при автодетектировании нагрузки AC не более 10 Вт активируется режим энергосбережения |
| Защита от переполюсовки аккумулятора | Срабатывание внутреннего предохранителя |
Пороги защиты по входу DC
| Параметр | Значение |
| Сигнализация по низкому входному напряжению | 11 ±0,3 В DC |
| Отключение по низкому входному напряжению | 10 ±0,3 В DC |
| Повторный запуск после пониженного напряжения | 12,5 ±0,3 В DC |
| Сигнализация по высокому входному напряжению | 15,5 ±0,3 В DC |
| Отключение по высокому входному напряжению | 16,5 ±0,3 В DC |
| Повторный запуск после перенапряжения | 15 ±0,3 В DC |
Параметры режима ИБП по входу AC
| Параметр | Значение |
| Диапазон входного напряжения AC | 200 220 230 240 В AC ±16%, восстановление ±13% |
| Диапазон частоты входа AC | 45 65 Гц |
| Типовое время переключения | 10 мс, переход инвертор обход AC |
Функции управления и интерфейсы
| Параметр | Значение |
| Удаленное управление | Удаленное включение и выключение через сухой контакт на фронтальном разъеме |
| Логика удаленного управления | Разомкнуто: нормальная работа; замкнуто: удаленное отключение |
| Разъем удаленного управления | JST B-XH или эквивалент |
| Сопрягаемый корпус разъема | JST XHP или эквивалент |
| Контакт разъема | JST SXH-001T или эквивалент |
| Связь RS-232 | Поддерживается |
| Разъем RS-232 | RJ11 |
| Кабель связи | RJ11-RS232, заказывается отдельно |
| Назначение выводов RJ11 | Rx: контакт 2, GND: контакт 3, Tx: контакт 4 |
| Соответствие DB9 | Rx: контакт 3, GND: контакт 5, Tx: контакт 2 |
| Поддерживаемые выносные панели | IRC1, IRC2, IRC3 |
Настройка DIP переключателями
| Переключатель | Функция | Положение | Результат |
| SW1, SW2 | Выбор выходного напряжения | OFF OFF | 200 В AC |
| SW1, SW2 | Выбор выходного напряжения | OFF ON | 220 В AC |
| SW1, SW2 | Выбор выходного напряжения | ON OFF | 230 В AC |
| SW1, SW2 | Выбор выходного напряжения | ON ON | 240 В AC |
| SW3 | Выбор частоты | ON | 50 Гц |
| SW3 | Выбор частоты | OFF | 60 Гц |
| SW4 | Режим энергосбережения | ON | Режим энергосбережения включен |
| SW4 | Режим энергосбережения | OFF | Режим энергосбережения выключен |
Индикация состояния
| Индикатор | Состояние | Интерпретация |
| Статус | Зеленый | Инвертор исправен |
| Статус | Зеленый мигающий | Проверка системы |
| Статус | Оранжевый | Удаленное отключение |
| Статус | Оранжевый мигающий | Режим энергосбережения |
| Статус | Красный | Аварийное состояние |
| Вход DC | Зеленый | 12,5 15,5 В DC |
| Вход DC | Оранжевый | 11 12,5 В DC |
| Вход DC | Красный | менее 11 В DC или более 15,5 В DC |
| Нагрузка | Зеленый | менее 40% нагрузки |
| Нагрузка | Оранжевый | 40 80% нагрузки |
| Нагрузка | Красный | более 80% нагрузки |
| Вход AC | Зеленый | Сеть в норме |
| Вход AC | Зеленый мигающий | Ошибка сети |
| Вход AC | Погашен | Сеть отключена |
Аварийная индикация
| Авария | Индикация |
| Перегрузка выхода или короткое замыкание по выходу AC | Статус красный, вход DC выключен, нагрузка мигает красным |
| Аномальное входное напряжение DC | Статус красный, вход DC мигает красным, нагрузка выключена |
| Перегрев или блокировка вентилятора | Статус красный, вход DC мигает красным, нагрузка мигает красным |
| Неисправность инвертора | Статус мигает красным, вход DC выключен, нагрузка выключена |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от минус 25 до плюс 70 °C |
| Рабочая влажность | 20 90% относительной влажности, без конденсации |
| Температура хранения | от минус 30 до плюс 70 °C |
| Влажность хранения | 10 95% относительной влажности, без конденсации |
| Вибрация | 10 500 Гц, 3G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Снижение допустимой нагрузки
| Условие | Допустимая нагрузка |
| Температура окружающей среды от минус 25 до плюс 40 °C | 100% |
| Температура окружающей среды 50 °C | около 80% |
| Температура окружающей среды 60 °C | около 50% |
| Температура окружающей среды 70 °C | около 25% |
| Входное напряжение 11 16,5 В DC | Непрерывная работа при 100% нагрузке |
| Входное напряжение 10 В DC | Около 80% нагрузки |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB по IEC62368-1, Dekra Seal BS EN EN62368-1, UL458, E13, EAC TP TC 004, AS NZS 62368.1 |
| Применимость UL458 | Только для исполнения с клеммной колодкой TB, для исполнения EU не применяется |
| Электрическая прочность изоляции вход DC вход AC | 3,0 кВ AC |
| Электрическая прочность изоляции вход DC выход AC | 3,0 кВ AC |
| Электрическая прочность изоляции выход AC корпус | 1,5 кВ AC |
ЭМС, излучение
| Параметр | Стандарт | Класс / уровень |
| Излучаемые помехи | BS EN EN55032 CISPR32 для 212 224 248, кроме типа UN | Класс A |
| Кондуктивные помехи | BS EN EN55032 CISPR32 для 212 224 248, кроме типа UN | Класс A |
| Гармонический ток | BS EN EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN EN61000-3-3 | — |
ЭМС, устойчивость
| Испытание | Стандарт | Уровень |
| Электростатический разряд | BS EN EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд |
| Радиочастотное излучаемое поле | BS EN EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы | BS EN EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN EN61000-4-5 | Уровень 3, 1 кВ линия линия, 2 кВ линия земля |
| Кондуктивные радиочастотные помехи | BS EN EN61000-4-6 | Уровень 2 |
| Магнитное поле промышленной частоты | BS EN EN61000-4-8 | Уровень 1 |
| Провалы и прерывания напряжения | BS EN EN61000-4-11 | Более 95% провал на 0,5 периода; 30% провал на 25 периодов; более 95% прерывание на 250 периодов |
| Общая устойчивость | BS EN EN55024, BS EN EN55035 | Соответствует |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 420 × 270 × 98 мм |
| Масса нетто | 8,6 кг |
| Исполнение корпуса | Case No. 289A |
| Направление воздушного потока | От стороны входа DC через корпус |
| Заземляющий вывод корпуса | Предусмотрен |
Упаковка
| Параметр | Значение |
| Комплектность упаковки | 1 шт. |
| Масса брутто | 10,4 кг |
| Объем упаковки | 1,39 куб. фута |
MTBF
| Методика | Значение |
| Telcordia TR SR-332 Bellcore | 319,3 тыс. ч минимум |
| MIL-HDBK-217F при 25 °C | 30,3 тыс. ч минимум |
Сведения по розетке EU
| Параметр | Значение |
| Тип розетки | EU |
| Страна применения | Европа |
| Допустимый ток розетки | 16 А |
| Сертификация исполнения | CB, E13, Dekra, EAC, CE, UKCA |
| Примечание по току нагрузки | Если ток нагрузки превышает допустимый ток розетки, необходимо использовать выходное клеммное подключение внутри панели выходов AC инвертора |
Принадлежности
| Наименование | Исполнение | Статус |
| Пульт дистанционного контроля | IRC1, IRC2, IRC3 | Заказываются отдельно |
| Кабель связи | RJ11-RS232 | Заказывается отдельно |
| Ручка для переноски | Carry Handle | Заказывается отдельно |
| Защитные колпачки клемм | Для клемм DC, крепеж M3 × 4 | Стандартная принадлежность |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент нелинейных искажений проверяются при нагрузке 2400 Вт, линейной нагрузке и входном напряжении 12,5 В DC, 25 В DC или 50 В DC в зависимости от исполнения.
- Потребление без нагрузки в режиме без энергосбережения типовое: для моделей 112 124 148 — 25 Вт; для моделей 212 224 248 — 55 Вт.
- Все неоговоренные параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках.
- Предусмотрена внутренняя схема предварительного пуска; время подготовки к работе составляет 8 с.
- Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям ЭМС.
