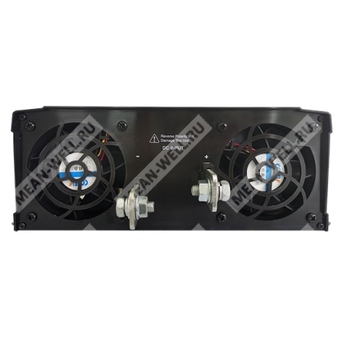

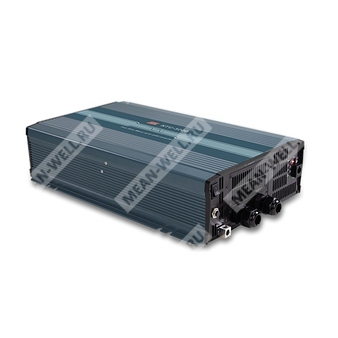

NTU-3200-224EU - инвертор постоянного тока в переменный с чистой синусоидой и встроенной функцией ИБП для систем 24 В.
Назначение
NTU-3200-224EU представляет собой высоконадежный автономный DC-AC инвертор мощностью 3200 Вт со встроенной функцией ИБП через байпас по входу переменного тока. Устройство предназначено для преобразования напряжения аккумуляторной батареи 24 В постоянного тока в однофазное переменное напряжение с синусоидальной формой выходного сигнала и поддерживает питание нагрузки как в автономных, так и в резервируемых системах электроснабжения.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTU |
Серия DC-AC инверторов с функцией ИБП |
| 3200 |
Номинальная мощность серии 3200 Вт |
| 2 |
Выход переменного тока 200/220/230/240 В AC |
| 24 |
Номинальное входное напряжение 24 В DC |
| EU |
Исполнение выходной розетки европейского типа |
Особенности
- Встроенная функция ИБП с байпасом по входу переменного тока.
- Выход с истинной синусоидой, коэффициент нелинейных искажений менее 3%.
- Высокая перегрузочная способность, импульсная мощность до 6400 Вт.
- Охлаждение вентиляторами с температурным управлением.
- Выбор выходного напряжения и частоты с помощью DIP-переключателей.
- Широкий диапазон рабочей температуры от минус 25 до плюс 70 °C.
- Дистанционное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защиты по входу: переполюсовка, предупреждение по пониженному напряжению DC, отключение по пониженному напряжению DC, защита от перенапряжения.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от переразряда за счет отключения по низкому напряжению.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка выносных пультов управления IRC1, IRC2, IRC3.
- Поддержка связи по RS-232 через разъем RJ11.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские применения.
- Автономные солнечные энергетические системы.
Описание
NTU-3200-224EU является высоконадежным автономным инвертором постоянного тока в переменный мощностью 3200 Вт со встроенной функцией ИБП. Ключевые особенности включают цифровую архитектуру с микроконтроллерным управлением, оптимизированную схему управления с быстрым откликом на изменения условий эксплуатации и повышенной надежностью, малошумящую вентиляцию, пиковую мощность 6400 Вт, регулируемые выходное напряжение и частоту, широкий температурный диапазон эксплуатации от минус 25 до плюс 70 °C и полный набор защитных функций.
При совместной работе с аккумуляторными батареями устройство подходит для применения в жилых, коммерческих, морских, автомобильных, горнодобывающих, строительных и удаленных объектах без доступа к централизованной электросети. Выход инвертора может использоваться для питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, персональных компьютеров и ноутбуков, осветительных систем, индукционных плит, кондиционеров, электромеханического инструмента, коммуникационного оборудования, шкафов распределения питания, наружного кемпингового оборудования, морских нагрузок переменного тока, промышленного оборудования и иных потребителей.
Выход переменного тока
| Параметр |
Значение |
| Модель |
NTU-3200-224EU |
| Номинальная мощность непрерывная |
3200 Вт |
| Мощность сверх номинальной в течение 3 минут |
3680 Вт |
| Пиковая мощность в течение 10 секунд |
4800 Вт |
| Импульсная мощность в течение 30 циклов |
6400 Вт |
| Форма выходного напряжения |
Истинная синусоида, THD менее 3% |
| Выходное напряжение |
Заводская установка 230 В AC |
| Выбор выходного напряжения |
200 / 220 / 230 / 240 В AC с помощью DIP-переключателей |
| Выходная частота |
Заводская установка 50 ±0,1 Гц |
| Выбор частоты |
50 / 60 Гц с помощью DIP-переключателей |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Исполнение розетки |
EU |
| Автоматический выключатель |
16 А |
| Допустимый ток розетки типа EU |
16 А |
Вход постоянного тока
| Параметр |
Значение |
| Номинальное входное напряжение |
24 В DC |
| Диапазон входного напряжения |
20...33 В DC |
| Потребляемый ток при типовой нагрузке |
160 А |
| КПД типовой |
92% |
| Внутренний предохранитель |
40 А x 6 |
| Потребление в режиме без нагрузки, режим энергосбережения |
менее 15 Вт |
| Потребление в выключенном состоянии |
не более 2 мА |
| Типы аккумуляторов |
Свинцово-кислотные или литий-ионные |
Пороги защиты по входу постоянного тока
| Параметр |
Значение для 24 В DC |
| Предупреждение о низком напряжении |
22 ±0,5 В DC |
| Отключение по низкому напряжению |
20 ±0,5 В DC |
| Повторный запуск после низкого напряжения |
25 ±0,5 В DC |
| Предупреждение о высоком напряжении |
31 ±0,5 В DC |
| Отключение по высокому напряжению |
33 ±0,5 В DC |
| Повторный запуск после высокого напряжения |
30 ±0,5 В DC |
Защиты
| Функция |
Описание |
| Переполюсовка аккумулятора |
Защита срабатывает за счет перегорания внутреннего предохранителя |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка |
105...115% нагрузки в течение 180 секунд, 115...150% нагрузки в течение 10 секунд |
| Режим защиты при перегрузке |
Отключение выходного напряжения, восстановление после повторного включения питания |
Режим ИБП по входу переменного тока
| Параметр |
Значение |
| Диапазон входного напряжения AC |
200/220/230/240 В AC ±16%, восстановление при ±13% |
| Диапазон входной частоты AC |
45...65 Гц |
| Типовое время переключения |
10 мс, переход инвертор AC байпас |
Дистанционное управление и интерфейсы
| Параметр |
Значение |
| Дистанционное включение и выключение |
Через сухой контакт на передней панели, разъем реле |
| Логика дистанционного входа |
Разомкнуто: нормальная работа; замкнуто: дистанционное выключение |
| Поддерживаемые выносные контроллеры |
IRC1, IRC2, IRC3 |
| Интерфейс связи |
RS-232 через разъем RJ11 |
| Кабель связи |
RJ11-RS232, заказывается отдельно |
| Разъем удаленного управления |
JST B-XH или эквивалент |
| Сопрягаемый корпус разъема |
JST XHP или эквивалент |
| Контакт |
JST SXH-001T или эквивалент |
| Назначение контактов удаленного управления |
Контакты 1 и 2 разомкнуты: нормальная работа; контакты 1 и 2 замкнуты: дистанционное выключение |
| Назначение контактов RJ11 |
Rx: контакт 2, GND: контакт 3, Tx: контакт 4 |
| Соответствие DB9 |
Rx: контакт 3, GND: контакт 5, Tx: контакт 2 |
Настройка DIP-переключателями
| Переключатель |
Функция |
| SW1, SW2 |
Выбор выходного напряжения: 200 / 220 / 230 / 240 В AC |
| SW3 |
ON: 50 Гц; OFF: 60 Гц |
| SW4 |
ON: режим энергосбережения; OFF: режим без энергосбережения |
Индикация состояния
| Параметр |
Зеленый |
Оранжевый |
Красный |
| Состояние |
Инвертор исправен, системная проверка |
Дистанционное выключение, режим энергосбережения |
Аварийное состояние |
| Вход DC 24 В |
25...31 В DC |
22...25 В DC |
менее 22 В DC или более 31 В DC |
| Нагрузка |
менее 40% |
40...80% |
более 80% |
| Вход AC |
Сеть в норме, ошибка сети |
— |
— |
Аварийная индикация
| Аварийное состояние |
Индикация |
| Перегрузка выхода или короткое замыкание на выходе AC |
Статус красный постоянно, вход DC выключен, нагрузка красный мигающий |
| Аномальное напряжение DC |
Статус красный постоянно, вход DC красный мигающий, нагрузка выключена |
| Перегрев или блокировка вентилятора |
Статус красный постоянно, вход DC красный мигающий, нагрузка красный мигающий |
| Неисправность инвертора |
Статус красный мигающий, вход DC выключен, нагрузка выключена |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -30 до +70 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Вибрация |
10...500 Гц, 3G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Снижение мощности
| Условие |
Значение |
| Температура окружающей среды |
100% нагрузки до 40 °C, далее снижение мощности; при 70 °C допустимая нагрузка около 25% |
| Диапазон входного напряжения для непрерывной работы, 24 В версия |
21...33 В DC |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, Dekra Seal BS EN/EN62368-1, E13, EAC TP TC 004, AS/NZS 62368.1 |
| UL458 |
Не применяется для исполнения EU, только для варианта с выходом TB |
| Электрическая прочность изоляции между входом DC и входом AC |
3,0 кВ AC |
| Электрическая прочность изоляции между входом DC и выходом AC |
3,0 кВ AC |
| Электрическая прочность изоляции между выходом AC и защитным заземлением |
1,5 кВ AC |
ЭМС, эмиссия
| Параметр |
Стандарт / уровень |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A, для 212/224/248, кроме Type-UN |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), класс A, для 212/224/248, кроме Type-UN |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
| Общие стандарты ЭМС |
BS EN/EN55024, BS EN/EN55035 |
ЭМС, устойчивость
| Испытание |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 1 |
| Провалы напряжения и прерывания |
BS EN/EN61000-4-11, более 95% провал на 0,5 периода, 30% провал на 25 периодов, более 95% прерывание на 250 периодов |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
420 x 270 x 98 мм |
| Масса нетто |
8,6 кг |
| Корпус |
Case No. 289A |
| Клемма заземления корпуса |
Предусмотрена |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
1 шт. |
| Масса брутто упаковки |
10,4 кг |
| Объем упаковки |
1,39 куб. фута |
MTBF
| Методика |
Значение |
| Telcordia TR/SR-332 (Bellcore) |
319,3 тыс. ч минимум |
| MIL-HDBK-217F, 25 °C |
30,3 тыс. ч минимум |
Стандартные и опциональные принадлежности
| Принадлежность |
Статус |
Количество |

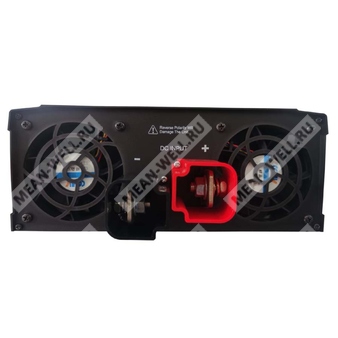

| Защитные колпачки клемм |
Стандартная поставка |
2 шт. и крепеж 4 винта M3 |
| Кабель RJ11-RS232 |
Опция |
1 шт. |
| Ручка для переноски |
Опция |
1 шт. |
| Опорные накладки |
В комплекте ручки |
4 шт. |
| Винты для ручки |
В комплекте ручки |
2 шт., M4 |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент гармонических искажений измеряются при нагрузке 2400 Вт, линейной нагрузке и входном напряжении 25 В DC для 24-вольтовой версии.
- Потребляемая мощность без нагрузки в режиме без энергосбережения, типовое значение для моделей 212/224/248, составляет 55 Вт.
- Все неуказанные параметры измерены при номинальной нагрузке, температуре окружающей среды 25 °C и заводских установках.
- Предусмотрена внутренняя схема предварительного запуска; время установления режима составляет 8 секунд.
- Источник питания рассматривается как независимый узел, однако в конечном оборудовании необходимо дополнительно подтвердить соответствие всей системы требованиям по ЭМС.
