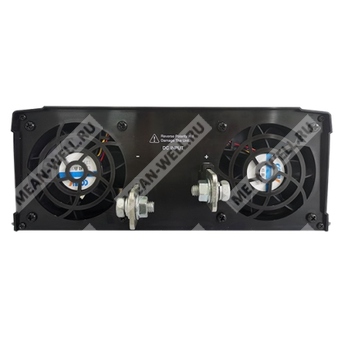

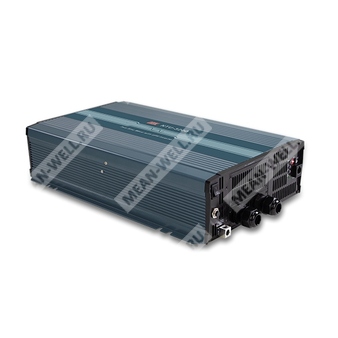

NTU-3200-248EU - автономный DC/AC инвертор мощностью 3200 Вт с чистой синусоидой, входом 48 В DC, выходом 200/220/230/240 В AC и встроенной функцией AC bypass.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NTU |
Серия автономных DC/AC инверторов с функцией UPS |
| 3200 |
Номинальная мощность серии: 3200 Вт |
| 2 |
Группа выходного напряжения AC: 200/220/230/240 В |
| 48 |
Номинальное входное напряжение DC: 48 В |
| EU |
Тип выходной розетки: европейский стандарт |
| NTU-3200-248EU |
Инвертор серии NTU-3200, 3200 Вт, вход 48 В DC, выход 200–240 В AC, розетка EU |
Назначение
NTU-3200-248EU представляет собой высоконадежный автономный инвертор постоянного тока в переменный ток с выходной мощностью 3200 Вт, формирующий истинную синусоиду и оснащенный встроенной функцией UPS с обходом по сети AC. Устройство предназначено для питания нагрузок от аккумуляторных батарей 48 В в системах резервного, мобильного и автономного электроснабжения.
Особенности
- Встроенная функция UPS с обходом по входу AC.
- Выходное напряжение с истинной синусоидой, коэффициент гармоник менее 3%.
- Высокая перегрузочная способность и пиковая мощность до 6400 Вт.
- Температурно-управляемое охлаждение вентиляторами.
- Выбор выходного напряжения AC и частоты с помощью DIP-переключателей.
- Широкий диапазон рабочих температур от -25 до +70 °C.
- Удаленное включение и выключение питания.
- Светодиодная индикация состояния на передней панели.
- Защиты по входу: переполюсовка, сигнализация понижения напряжения DC, отключение по низкому напряжению DC, отключение по перенапряжению.
- Защиты по выходу: короткое замыкание, перегрузка, перегрев.
- Защита аккумулятора от глубокого разряда.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Поддержка внешних пультов дистанционного управления IRC1, IRC2, IRC3.
- Поддержка интерфейса связи RS-232 через разъем RJ11.
- Конформное защитное покрытие.
Области применения
- Бытовое и офисное оборудование.
- Электроинструмент.
- Переносное оборудование.
- Транспортные средства.
- Яхты и морские объекты.
- Автономные солнечные энергетические системы.
- Жилые, коммерческие и удаленные объекты без доступа к централизованной сети.
- Системы питания вентиляторов, телевизоров, радиоприемников, зарядных устройств телефонов, ПК и ноутбуков, освещения, индукционных плит, кондиционеров, электромеханического инструмента, средств связи, силовых шкафов и промышленного оборудования.
Описание
NTU-3200-248EU выполнен по цифровой архитектуре с управлением от микроконтроллера, что обеспечивает быстрое реагирование на изменения условий эксплуатации и повышает надежность работы. Устройство формирует качественное синусоидальное выходное напряжение, допускает настройку уровня выходного напряжения и частоты, оснащено малошумящими вентиляторами охлаждения и рассчитано на эксплуатацию в широком температурном диапазоне. Совместно с аккумуляторной батареей инвертор применяется в стационарных, транспортных, морских, строительных и автономных энергетических системах.
Выход AC
| Параметр |
Значение |
| Модель |
NTU-3200-248EU |
| Номинальная непрерывная мощность |
3200 Вт |
| Мощность сверх номинала, 3 мин |
3680 Вт |
| Пиковая мощность, 10 с |
4800 Вт |
| Импульсная мощность, 30 циклов |
6400 Вт |
| Форма выходного напряжения |
Истинная синусоида, КНИ менее 3% |
| Выходное напряжение |
200 / 220 / 230 / 240 В AC, выбирается DIP-переключателями |
| Заводская установка выходного напряжения |
230 В AC |
| Частота выходного напряжения |
50 / 60 Гц, выбирается DIP-переключателями |
| Заводская установка частоты |
50 ±0,1 Гц |
| Стабилизация выходного напряжения |
±3,0% при номинальном выходном напряжении |
| Тип выходной розетки |
EU |
| Автоматический выключатель |
16 А |
| Перегрузочная способность |
105…115% нагрузки в течение 180 с; 115…150% нагрузки в течение 10 с |
| Защита от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Вход DC
| Параметр |
Значение |
| Номинальное входное напряжение |
48 В DC |
| Диапазон входного напряжения |
40…66 В DC |
| Потребляемый ток при типовой работе |
80 А |
| КПД, типовое значение |
93% |
| Внутренние предохранители |
25 А × 6 |
| Потребление в выключенном состоянии |
не более 2 мА |
| Потребление без нагрузки в режиме энергосбережения |
менее 15 Вт |
| Потребление без нагрузки в обычном режиме, типовое |
55 Вт |
| Типы аккумуляторов |
Свинцово-кислотные или литий-ионные |
| Защита от переполюсовки аккумулятора |
Срабатывание внутреннего предохранителя |
Пороги защиты по входу DC
| Параметр |
Значение |
| Сигнализация по низкому напряжению |
44 ±1 В DC |
| Отключение по низкому напряжению |
40 ±1 В DC |
| Повторный запуск после пониженного напряжения |
50 ±1 В DC |
| Сигнализация по высокому напряжению |
62 ±1 В DC |
| Отключение по высокому напряжению |
66 ±1 В DC |
| Повторный запуск после перенапряжения |
60 ±1 В DC |
Вход AC и режим UPS
| Параметр |
Значение |
| Диапазон входного напряжения AC |
200 / 220 / 230 / 240 В AC ±16%, восстановление ±13% |
| Диапазон частоты входа AC |
45…65 Гц |
| Типовое время переключения |
10 мс, переход на байпас AC |
Управление и интерфейсы
| Параметр |
Значение |
| Удаленное включение/выключение |
Через сухой контакт на фронтальном разъеме; разомкнуто — нормальная работа, замкнуто — удаленное выключение |
| Разъем удаленного управления |
JST B-XH или эквивалент |
| Корпус ответной части |
JST XHP или эквивалент |
| Контакт ответной части |
JST SXH-001T или эквивалент |
| Пульт дистанционного управления |
IRC1, IRC2, IRC3, заказываются отдельно |
| Интерфейс связи |
RS-232 через разъем RJ11 |
| Кабель связи |
RJ11-RS232, заказывается отдельно |
| Назначение выводов RJ11 |
Rx: контакт 2, GND: контакт 3, Tx: контакт 4 |
| Соответствие DB9 |
Rx: контакт 3, GND: контакт 5, Tx: контакт 2 |
Настройка DIP-переключателями
| Переключатель |
Функция |
Значение |
| SW1, SW2 |
Выбор выходного напряжения |
OFF/OFF: 200 В; OFF/ON: 220 В; ON/OFF: 230 В; ON/ON: 240 В |
| SW3 |
Выбор частоты |
ON: 50 Гц; OFF: 60 Гц |
| SW4 |
Режим энергосбережения |
ON: режим энергосбережения; OFF: обычный режим |
Индикация состояния
| Параметр |
Индикация |
Состояние |
| Статус |
Зеленый |
Проверка системы, инвертор исправен |
| Статус |
Оранжевый |
Удаленное выключение, режим энергосбережения |
| Статус |
Красный |
Аварийное состояние |
| Вход DC |
Зеленый |
50…62 В DC |
| Вход DC |
Оранжевый |
44…50 В DC |
| Вход DC |
Красный |
менее 44 В DC или более 62 В DC |
| Нагрузка, приоритет сети |
Зеленый / Оранжевый / Красный |
менее 40% / 40…80% / более 80% |
| Нагрузка, приоритет батареи |
Зеленый / Оранжевый / Красный, мигающий |
менее 40% / 40…80% / более 80% |
| Вход AC |
Зеленый |
Сеть присутствует, ошибка сети, сеть отключена — согласно режиму индикации |
Аварийная индикация
| Признак |
Соответствующее состояние |
| Перегрузка выхода или короткое замыкание по выходу AC |
Аварийный статус, соответствующая индикация по нагрузке и входу DC |
| Аномальное напряжение DC |
Аварийный статус |
| Перегрев или блокировка вентилятора |
Аварийный статус |
| Неисправность инвертора |
Аварийный статус |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -25 до +70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
от -30 до +70 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Вибрация |
10…500 Гц, 3G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
| Кривая снижения мощности по температуре |
100% нагрузки до 40 °C, далее снижение; около 25% нагрузки при 70 °C |
| Допустимый диапазон входного напряжения для полной нагрузки |
42…66 В DC; при снижении до 40 В DC нагрузочная способность уменьшается |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, Dekra Seal BS EN/EN62368-1, E13, EAC TP TC 004, AS/NZS 62368.1 |
| UL |
Не применяется для варианта EU; UL458 указан только для исполнения с розеткой TB |
| Испытательное напряжение изоляции |
DC вход — AC вход: 3,0 кВ AC; DC вход — AC выход: 3,0 кВ AC; AC выход — FG: 1,5 кВ AC |
Эмиссия помех
| Параметр |
Стандарт / класс |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Фликер |
BS EN/EN61000-3-3 |
| Стойкость и оценка ЭМС |
BS EN/EN55024, BS EN/EN55035 |
Устойчивость к помехам
| Воздействие |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд |
| Излучаемое радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2 |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 2 |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 1 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
420 × 270 × 98 мм |
| Масса нетто |
8,6 кг |
| Исполнение корпуса |
Case No. 289A |
| Охлаждение |
Принудительное, два вентилятора, направление воздушного потока указано на корпусе |
| Клемма заземления корпуса |
Предусмотрена |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
1 шт. |
| Масса брутто упаковки |
10,4 кг |
| Объем упаковки |
1,39 куб. фута |
Наработка на отказ
| Параметр |
Значение |
| MTBF по Telcordia TR/SR-332 |
319,3 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F, 25 °C |
30,3 тыс. ч, минимум |
Аксессуары и комплектующие
| Наименование |
Статус |
| Пульты IRC1 / IRC2 / IRC3 |
Опционально, заказываются отдельно |
| Кабель связи RJ11-RS232 |
Опционально, заказывается отдельно |
| Ручка для переноски |
Опционально, заказывается отдельно |

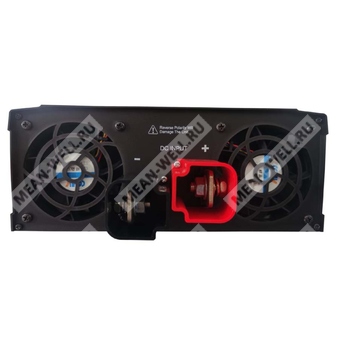

| Защитные колпачки силовых клемм |
Стандартный аксессуар |
Примечания
- КПД, стабилизация выходного напряжения и коэффициент гармоник измеряются при нагрузке 2400 Вт на линейной нагрузке и входном напряжении 50 В DC для версии 48 В.
- Потребление без нагрузки в обычном режиме для моделей 212/224/248 составляет типично 55 Вт.
- Параметры, не указанные отдельно, измеряются при номинальной нагрузке, температуре окружающей среды 25 °C и заводских настройках.
- В устройстве реализована внутренняя схема предварительного пуска; время установления режима составляет 8 с.
- Источник питания рассматривается как самостоятельный функциональный узел; при интеграции в конечное изделие требуется дополнительная проверка соответствия всей системы требованиям по ЭМС.
