ODLC-45-1050

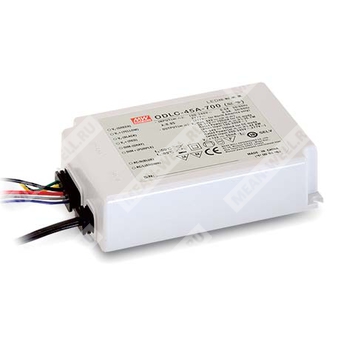

ODLC-45-1050 — светодиодный AC/DC драйвер постоянного тока 45 Вт для питания LED-светильников.
ODLC-45-1050 — это источник питания для светодиодов с режимом стабилизации тока, рассчитанный на выходной ток 1050 мА и мощность до 45,15 Вт. Изделие предназначено для питания светодиодных модулей и светильников, поддерживает работу в широком диапазоне входного напряжения, имеет фликер-фри архитектуру, активную коррекцию коэффициента мощности и исполнение с защитой IP67.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| ODLC | Серия светодиодных AC/DC драйверов постоянного тока |
| 45 | Номинальная мощность 45 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
Назначение
Драйвер предназначен для применения в системах светодиодного освещения, где требуется стабилизированный токовый режим питания. Устройство рассчитано на использование в панельных светильниках, прожекторах, внутреннем освещении и промышленном освещении.
Особенности
- Режим стабилизации тока на выходе.
- Фликер-фри исполнение.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Защита IP67 для внутренней и наружной установки.
- Поддержка двух вариантов диммирования: 0–10 В постоянного напряжения и ШИМ 10 В.
- Исполнение для влажной среды.
- Срок службы в терминах MTBF заявлен для различных методик расчета.
Область применения
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Таблица параметров: выход
| Номинальный выходной ток | 1050 мА |
| Номинальная выходная мощность | 45,15 Вт |
| Допуск по току | ±7,0% |
| Диапазон стабилизации тока | 26 ~ 43 В |
| Максимальное напряжение холостого хода | 63 В |
| Пульсации тока | Не более 5% от номинального тока |
Таблица параметров: вход
| Диапазон входного напряжения | 90 ~ 295 В переменного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,95 при 115 В AC; более 0,92 при 230 В AC; более 0,9 при 277 В AC, при полной нагрузке |
| КПД тип. | 85% |
| Потребляемый ток AC | 0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток тип. | Холодный старт 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak, при 230 В AC; соответствие NEMA 410 |
| Максимальное число источников на автомате 16 А | 32 шт. для автоматического выключателя типа B / 32 шт. для типа C при 230 В AC |
| Ток утечки | Менее 0,75 мА / 277 В AC |
| Уровень гармонических искажений | THD менее 20% при нагрузке не менее 60% / 230 В AC; при нагрузке не менее 75% / 277 В AC |
Таблица параметров: защита
| Режим короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Таблица параметров: выход вспомогательного питания
| Наличие вспомогательного выхода | Нет |
Таблица параметров: управление и диммирование
| Тип диммирования | 2-в-1: 0–10 В DC и ШИМ 10 В |
| Диапазон ШИМ-сигнала | 300 Гц ~ 3 кГц |
| Минимальный уровень диммирования | Около 8% |
| Поведение при 0 В или 0% ШИМ | Выходной ток может снижаться до 0% |
Таблица параметров: условия эксплуатации
| Рабочая температура | Tcase = -20 ~ +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, по 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Таблица параметров: изоляция и безопасность
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; BIS IS15885; EAC TP TC 004; IP67 approved |
| Стандарты DALI | Соответствие IEC62386-101, 102 только для исполнения DA-Type |
Таблица параметров: ЭМС
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсному перенапряжению Line-Line: 1 кВ; EAC TP TC 020 |
Таблица параметров: эксплуатационные показатели
| Средняя наработка на отказ | 3513,4 тыс. ч min по Telcordia SR-332 (Bellcore); 340,8 тыс. ч min по MIL-HDBK-217F (25 °C) |
| Масса | 0,42 кг |
| Упаковка | 24 шт. / 11 кг / 0,72 куб. фута |
| Габариты | 111 × 77 × 28,5 мм (Д × Ш × В) |
Таблица параметров: проводники
| Входные провода | ACL (коричневый), ACN (синий), SVT 18 AWG |
| Выходные провода | Vo+ (красный), Vo- (чёрный), UL1007 18 AWG |
| Провода диммирования | DIM+/DA+ (фиолетовый), DIM-/DA- (розовый), UL1007 22 AWG |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. Ссылка на раздел методов подключения светодиодного модуля обязательна для корректного применения.
3. При низком входном напряжении может потребоваться дерейтинг; см. раздел статических характеристик.
4. Время установки измеряется при холодном пуске; повторное включение/выключение драйвера может увеличивать время запуска.
5. Вспомогательный выход 12 В будет повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в области стабилизации тока или при отсутствии нагрузки.
6. Драйвер является компонентом, работающим совместно с конечным оборудованием; EMC-характеристики зависят от полной установки, поэтому окончательное изделие должно проходить повторную квалификацию по EMC.
7. Исполнение DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
8. Для моделей без вентилятора дерейтинг по температуре окружающей среды выше 2000 м составляет 3,5 °C на 1000 м; для моделей с вентилятором — 5 °C на 1000 м.
9. Для применения и мер по защите от воды следует руководствоваться руководством пользователя перед монтажом.
10. Для выполнения актуальных требований ErP данный источник питания должен использоваться за выключателем и не должен быть постоянно подключён к сети.
Сведения по исполнению ODLC-45-1050
Исполнение ODLC-45-1050 относится к серии ODLC-45 с номинальным током 1050 мА. В документе для данной версии указан выходной ток 1050 мА, номинальная мощность 45,15 Вт, диапазон стабилизации 26 ~ 43 В и максимальное напряжение холостого хода 63 В. Для данного семейства предусмотрено питание от сети 90 ~ 295 В AC и работа в режиме постоянного тока без вентилятора, с фликер-фри режимом и защитой IP67.
