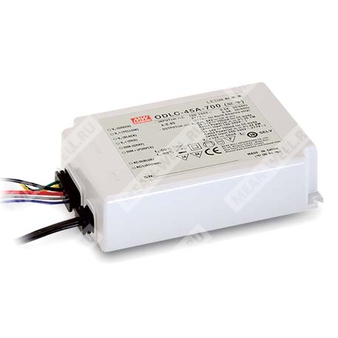

ODLC-45-1400 - светодиодный драйвер постоянного тока мощностью 45 Вт для прямого питания LED-модулей.
Серия ODLC-45 представляет собой AC/DC драйвер светодиодов с режимом стабилизации тока, предназначенный для непосредственного питания светодиодных модулей. Модель ODLC-45-1400 рассчитана на номинальный выходной ток 1400 мА и номинальную мощность 44,8 Вт. Устройство работает от сети переменного тока 90…295 В, выполнено в корпусе с классом защиты IP67, имеет безвентиляторное исполнение, встроенную активную коррекцию коэффициента мощности и предназначено для применения в системах наружного и внутреннего освещения.
Расшифровка партномера
| Обозначение | Смысл |
| ODLC | Серия светодиодных AC/DC драйверов постоянного тока |
| 45 | Номинальная мощность серии 45 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
Особенности
- Режим стабилизации выходного тока.
- Бесмерцательная работа.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная схема коррекции коэффициента мощности.
- Потребление на холостом ходу менее 0,5 Вт для версии Blank-Type.
- IP67 для монтажа внутри помещений и вне помещений.
- Функции: 2-в-1 диммирование, вспомогательный выход постоянного тока, DALI.
- Безвентиляторное исполнение.
Применение
- Светодиодные панели.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Основные электрические параметры
| Параметр | Значение для ODLC-45-1400 |
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 44,8 Вт |
| Диапазон постоянного тока по напряжению | 19…32 В |
| Максимальное напряжение холостого хода | 50 В |
| Допуск по току | ±7,0% |
| Пульсации выходного тока | Не более 5% от номинального тока |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…295 В переменного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В; PF > 0,92 при 230 В; PF > 0,9 при 277 В, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% / 230 В; при 277 В — при нагрузке ≥75% |
| Пусковой ток | Холодный старт 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak, при 230 В |
| Ток потребления от сети | 0,3 А / 277 В |
| Ток утечки | <0,75 мА / 277 В переменного тока |
| Максимум блоков питания на автомат 16 А | 32 шт. при автомате типа B / 32 шт. при автомате типа C, при 230 В |
Функциональные возможности
| Параметр | Значение |
| Тип диммирования | 2 в 1: 0…10 В постоянного тока или ШИМ 10 В |
| Диапазон частоты ШИМ-сигнала | 300 Гц…3 кГц |
| Минимальный уровень диммирования | Около 8% |
| Уровень выхода при 0% управления | Может снижаться до 0% |
| DALI | Поддерживается для исполнения DA-Type; интерфейс по DA+ и DA-; 16 групп и 64 адреса |
| Первый шаг DALI | Фиксирован на уровне 8% выхода |
| Вспомогательный выход постоянного тока | Нет, для модели ODLC-45-1400 не предусмотрен |
Режимы защиты
| Параметр | Значение |
| Защита от короткого замыкания | Режим «hiccup»; восстановление после устранения неисправности для DA-Type; для остальных типов восстановление через повторную подачу питания |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | Tcase = -20…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Поправка по высоте | Снижение допустимой температуры на 3,5 °C/1000 м при моделях без вентилятора выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 3513,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 340,8 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Габаритные размеры | 111 × 77 × 28,5 мм |
| Масса | 0,42 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 11 кг |
| Объём упаковки | 0,72 CUFT |
Подключение и провода
| Цепь | Цвет | Сечение / тип |
| Вход переменного тока L | Коричневый | SVT 18AWG |
| Вход переменного тока N | Синий | SVT 18AWG |
| Выход Vo+ | Красный | UL1007 18AWG |
| Выход Vo- | Чёрный | UL1007 18AWG |
| DIM+/DA+ | Фиолетовый | UL1007 22AWG |
| DIM-/DA- | Розовый | UL1007 22AWG |
Примечания
- Все параметры, специально не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Методы питания светодиодного модуля».
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время установления измеряется при первом холодном пуске. Повторное включение/выключение драйвера может увеличить время установления.
- Вспомогательный выход 12 В при коротком замыкании будет повреждён; он недоступен, если выходное напряжение не находится в зоне стабилизации тока или при режиме холостого хода.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; электромагнитная совместимость определяется всей установкой, и производитель конечного оборудования обязан повторно подтвердить соответствие EMC-директиве для законченной системы.
- Версия с DALI не поддерживает бит 1: «неисправность лампы» в команде 144 запроса статуса по стандарту DALI.
- Для моделей с безвентиляторным исполнением дерейтинг по температуре окружающей среды составляет 3,5 °C на 1000 м при высоте выше 2000 м.
- Для соблюдения требований актуального регламента ErP по светильникам источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
Дополнительные сведения
Стандарты безопасности и ЭМС: соответствие UL8750 (тип HL), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, IP67.
ЭМС-излучение: соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020.
ЭМС-устойчивость: соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, устойчивость к импульсному перенапряжению line-line 1 кВ.
