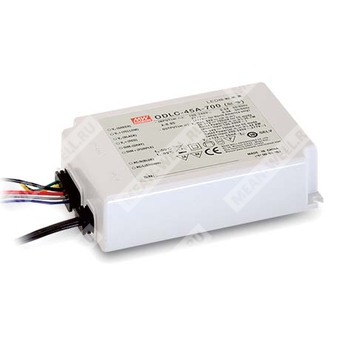

ODLC-45-350 — светодиодный AC/DC драйвер 45 Вт с выходом постоянного тока для систем освещения.
ODLC-45-350 — это источник питания для светодиодов с режимом стабилизации тока, предназначенный для прямого питания светодиодных модулей. Модель относится к серии ODLC-45, рассчитана на выходной ток 350 мА и номинальную мощность 33,25 Вт. Устройство выполнено в герметичном корпусе с классом защиты IP67, поддерживает работу от сети переменного тока и предназначено для применения в осветительных установках внутреннего и наружного исполнения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| ODLC | Серия светодиодных AC/DC драйверов |
| 45 | Номинальная мощность 45 Вт |
| 350 | Номинальный выходной ток 350 мА |
Особенности
- Режим стабилизации выходного тока.
- Бездрайверная по мерцанию схема.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление на холостом ходу менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Вариант функции затемнения 2 в 1: 0–10 В DC и PWM 10 В.
- Срок службы по ресурсу изделия: 3 года.
Области применения
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
Серия ODLC-45 представляет собой светодиодный AC/DC драйвер мощностью 45 Вт с режимом стабилизации тока и безмерцательной работой. Модель ODLC-45-350 работает от сети 90–295 В AC и имеет диапазон выходного тока, рассчитанный на работу светодиодных нагрузок в зоне постоянного тока. За счёт эффективности до 86% и бесвентиляторной конструкции устройство может работать при температуре корпуса от -20 до +85 °C в условиях свободной конвекции. Конструкция пластикового корпуса и уровень защиты IP67 позволяют использовать драйвер в помещениях с повышенной влажностью и в наружных установках. Для серии предусмотрены различные варианты функций, включая диммирование и дополнительные интерфейсы в зависимости от исполнения.
Таблица параметров
| Параметр | Значение |
|---|
| Серия | ODLC-45 |
| Номинальный ток | 350 мА |
| Номинальная мощность | 33,25 Вт |
| Диапазон постоянного тока | 57–95 В |
| Максимальное напряжение холостого хода | 118 В |
| Пульсация тока | 5% максимум при номинальном токе |
| Допуск по току | ±7,0% |
| Время запуска | 500 мс при 230 В AC, 1200 мс при 115 В AC |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–295 В AC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,9 при 277 В AC при полной нагрузке |
| КПД | 86% |
| Входной ток | 0,6 А / 115 В AC; 0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток | 30 А, холодный старт, длительность импульса 100 мкс, измерено при 50% Ipeak, 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Максимальное число источников питания на автоматическом выключателе 16 А | 32 шт. для автомата типа B / 32 шт. для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
|---|
| Номинальный выходной ток | 350 мА |
| Номинальная выходная мощность | 33,25 Вт |
| Диапазон выходного напряжения в режиме стабилизации тока | 57–95 В |
| Максимальное напряжение холостого хода | 118 В |
| Точность тока | ±7,0% |
| Пульсация тока | 5% максимум при номинальном токе |
| Защита от короткого замыкания | Режим hiccup, восстановление после устранения неисправности |
Диммирование
| Параметр | Значение |
|---|
| Функция | 2 в 1: 0–10 В DC и PWM 10 В |
| Тип сигнала | Аддитивное напряжение или аддитивный PWM-сигнал между DIM+ и DIM- |
| Диапазон PWM | 300 Гц – 3 кГц |
| Минимальный уровень диммирования | Около 8% |
| Снижение выходного тока до 0% | При приблизительно 0 В DC или PWM с коэффициентом заполнения 0% |
| Особое замечание | Не подключать DIM- к Vo- |
Защита
| Параметр | Значение |
|---|
| Короткое замыкание | Hiccup mode, автоматическое восстановление после снятия аварии |
Эксплуатация и условия окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -20...+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0...40 °C) |
| Вибрация | 10–500 Гц, 2 G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 3513,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 340,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; BIS IS15885 (для ODLC-45-700, 1050, 700DA, 1050DA только); EAC TP TC 004; IP67 approved |
| ЭМС излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry (импульсная помехоустойчивость: линия-линия 1 кВ), EAC TP TC 020 |
| Стандарты DALI | Соответствие IEC62386-101, 102 для исполнения DA-Type |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры | 111 × 77 × 28,5 мм (Д × Ш × В) |
| Масса | 0,42 кг |
Упаковка
| Параметр | Значение |
|---|
| Упаковка | 24 шт. / 11 кг / 0,72 куб. фута |
Примечания
- Все параметры, специально не оговорённые, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Режимы управления светодиодным модулем».
- При низком входном напряжении может потребоваться дерейтинг. Подробности см. в разделе «Статическая характеристика».
- Время установки измеряется при холодном первом запуске. Повторное включение/выключение драйвера может увеличить время установки.
- Встроенный вспомогательный выход 12 В будет повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в зоне стабилизации тока или при режиме холостого хода.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС после окончательной сборки.
- DALI-версия драйвера не поддерживает бит 1: «Lamp failure» в ответе на команду 144 Query status стандарта DALI.
- Снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
- Перед применением во влажной среде и при установке с требованиями к влагозащите следует обращаться к руководству пользователя.
- Для выполнения требований последнего регламента ErP для светильников этот источник питания должен использоваться только за выключателем, без постоянного подключения к сети.
Дополнительные сведения по подключению
- Вход сети: ACL — коричневый, ACN — синий.
- Выход постоянного тока: Vo+ — красный, Vo- — чёрный.
- Управление диммированием: DIM+/DA+ — фиолетовый, DIM-/DA- — розовый.
- Только для исполнения ODLC-45A: AUX+ — жёлтый, AUX- — зелёный.
Справочные условия по статическим характеристикам
Для модели 350 мА рабочая зона по входному напряжению составляет 90–295 В AC; для остальных моделей серии — 200–295 В AC. В графиках документа также указано, что для моделей, отличных от 350 мА, диапазон начинается с 90–200 В AC в части снижения нагрузки при низком напряжении.
